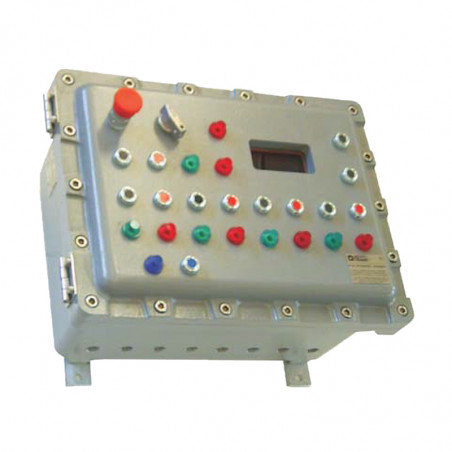

EJB serijos pultas su langeliu
  • EJB serijos pultas su langeliu
  • EJB serijos pultas su langeliu
  • EJB serijos pultas su langeliu

Nuotraukos yra skirtos tik informaciniams tikslams. Peržiūrėkite produkto specifikaciją

please use latin characters

Gamintojas: A.D. VIGANÒ

EJB serijos pultas su langeliu

The enclosures of series “EJB” are fitted with windows to visualize the electronics and electrical apparatus and instruments installed inside.


Type   Type of window applicable
* D E** F1 F1A F2 F2A F3 F3A F4 F5 F6 F6A F7 F7A F8 F9 F10
EJB2 72 74 X   X
EJB3 76 74 X   X   X
EJB3A 76 74 X   X   X
EJB4 80 74 X   X   X   X X X   X   X X
EJB4A 80 74 X   X   X   X X X   X   X X
EJB5-5A 90 99   X   X   X X X   X   X X X
EJB5A 90 99   X   X   X X X   X   X X X
EJB5B 90 99   X   X   X X X   X   X X X
EJB6 90 99   X   X   X X X   X   X X X X
EJB6A 90 99   X   X   X X X   X   X X X X
EJB7 94 109   X   X   X X X   X   X X X X
EJB7A 94 109   X   X   X X X   X   X X X X
EJB7B 94 109   X   X   X X X   X   X X X X
EJB8 100 109   X   X   X X X   X   X X X X
EJB8A 100 109   X   X   X X X   X   X X X X
EJB8B 100 109   X   X   X X X   X   X X X X
EJB9 150 109   X   X   X X X   X   X X X X
EJB9A 150 109   X   X   X X X   X   X X X X

Type   Type of window applicable
* D E** F11 F12 F12A F13 F13A F14 F15 F15A F16 F17 F18 F19 F20 F21
EJB2 72 74
EJB3 76 74
EJB3A 76 74
EJB4 80 74 X X   X
EJB4A 80 74 X X   X
EJB5-5A 90 99 X X   X     X   X
EJB5A 90 99 X X   X     X   X
EJB5B 90 99 X X   X     X   X
EJB6 90 99 X X   X   X X   X X
EJB6A 90 99 X X   X   X X   X X
EJB7 94 109 X   X   X X   X X X X X
EJB7A 94 109 X   X   X X   X X X X X
EJB7B 94 109 X   X   X X   X X X X X
EJB8 100 109 X   X   X X   X X X X X X X
EJB8A 100 109 X   X   X X   X X X X X X X
EJB8B 100 109 X   X   X X   X X X X X X X
EJB9 150 109 X   X   X X   X X X X X X X
EJB9A 150 109 X   X   X X   X X X X X X X

*D = distanza mimina tra finestra e filo esterno cassetta / minimun distance between windows and external box profile
**E = distanza minima tra finestra e operatori / minimun distance between windows and operators.

Containers series
Window
Window code FI F2 F3 F4 F5 F6 F7 F8 F9 F10 F11
Dimension 50x50 100x50 150x50 200x5 0 250x50 75x75 100x75 150x75 200x75 300x75 100x100
Window code F12 F13 F14- FI 5 F16 F17 F18 F19 F20 F21
Dimension 150x100 200x100 300x100 150x150 250x150 300x150 200x200 300x200 300x300 450x300
