Gamintojas: TAKACHI

Nešiojamos aliuminio profilio dežutės

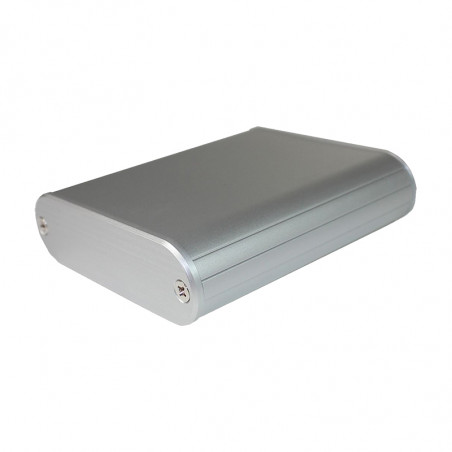

MX – mobile aluminium profile enclosure



Feature:
  • Round and fitted mobile case.
  • Made by aluminium extrusion body and ABS plastic panel.
  • P.C board can be slide in to enclosure.
  • No slide groove for MX 1-5-.


MX – mobile aluminium profile enclosure

Components

Ref Part name Pcs Material Color / Finish
1 Frame 2 Aluminium extrusion Silver · Black / Anodized
2 Panel 2 ABS Light gray · Black
3 Self-tapping screw 4 Steel Nickel Plated · Black trivalent chromate

MX dimensions

wymiary MX

Color type

Color code Panel Frame
GS Light gray Silver
BB Black Black

Screw Type

P H
MX – mobile aluminium profile enclosure - screw type - plus head
Plus head		 MX – mobile aluminium profile enclosure - screw type - hhexalobular head
Hexalobular head

Example of order:
MX 1 − 5 − 6 MX – mobile aluminium profile enclosure - order MX – mobile aluminium profile enclosure - order
  Color code Screw P or H
Part no. /Dimensions
Part. no H W D a b c d e f Weight
[g]

MX1 −  5 −  6MX1-5-6

 13 48 55 1,2 10,2 6 50 38,8 33,6 25

MX1 −  5 −  9MX1-5-9

 13 48 85 1,2 10,2 6 80 38,8 33,6 40

MX1 −  5 −12MX1-5-12

 13 48 115 1,2 10,2 6 110 38,8 33,6 55

MX2 −  4 −  5MX2-4-5

 15 41 50 1,2 12,2 6 44,6 31,8 26,6 20

MX2 −  4 −  8MX2-4-8

 15 41 80 1,2 12,2 6 74,6 31,8 26,6 35

MX2 −  4 − 11MX2-4-11

 15 41 110 1,2 12,2 6 104,6 31,8 26,6 50

MX2 −  6 −  5MX2-6-5

 18 57 50 1,2 15,1 5 45 47,7 42,5 35

MX2 −  6 −  8MX2-6-8

 18 57 75 1,2 15,1 5 70 47,7 42,5 50

MX2 −  6 −10MX2-6-10

 18 57 100 1,2 15,1 5 95 47,7 42,5 70

MX2 −  7 −  6MX2-7-6

 20 70 60 1,5 16,5 6 54,6 59,6 53,2 50

MX2 −  7 −  9MX2-7-9

 20 70 90 1,5 16,5 6 84,6 59,6 53,2 80

MX2 −  7 −12MX2-7-12

 20 70 120 1,5 16,5 6 114,6 59,6 53,2 105

MX2 −  8 −  7MX2-8-7

 24 82 70 1,5 20,5 6 64,6 71,6 65,2 75

MX2 −  8 −10MX2-8-10

 24 82 100 1,5 20,5 6 94,6 71,6 65,2 105

MX2 −  8 −13MX2-8-13

 24 82 130 1,5 20,5 6 124,6 71,6 65,2 140

MX2 −10 −  8MX2-10-8

 16 100 80 1,2 13,2 6 74,6 90,8 85,6 70

MX2 −10 − 11MX2-10-11

 16 100 110 1,2 13,2 6 104,6 90,8 85,6 95

MX2 −10 −15MX2-10-15

 16 100 150 1,2 13,2 6 144,6 90,8 85,6 130

MX3 − 11 −  8MX3-11-8

 30 110 80 1,5 26,5 7 74,6 99,6 93,2 110

MX3 − 11 −12MX3-11-12

 30 110 120 1,5 26,5 7 114,6 99,6 93,2 165

MX3 − 11 −17MX3-11-17

 30 110 170 1,5 26,5 7 164,6 99,6 93,2 235

MX4 −  7 −  6MX4-7-6

 35 70 60 1,55 31,4 7 53 59,6 53,2 65

MX4 −  7 −  9MX4-7-9

 35 70 90 1,55 31,4 7 83 59,6 53,2 100

MX4 −  7 −12MX4-7-12

 35 70 120 1,55 31,4 7 113 59,6 53,2 130

MX4 −10 −  8MX4-10-8

 40 95 80 1,55 36,4 8 73 84,6 78,2 115

MX4 −10 −12MX4-10-12

 40 95 120 1,55 36,4 8 113 84,6 78,2 175

MX4 −10 −15MX4-10-15

 40 95 150 1,55 36,4 8 143 84,6 78,2 215

MX4 −13 −10MX4-13-10

 35 130 100 1,75 31 8 94,4 119,6 113,2 175

MX4 −13 −15MX4-13-15

 35 130 150 1,75 31 8 144,4 119,6 113,2 265

MX4 −13 −21MX-13-21

 35 130 210 1,75 31 8 204,4 119,6 113,2 375

MXA - aluminium mobile enclosure

Feature:

  • Colorful combination of the aluminum extrusion body and end panels are selectable in 14 types.
  • Choose a suitable one according to your individual application in 30 sizes and in 14 color combinations.
  • Digital audio amplifiers, communication devices, measurement tools, and so on, it is the best enclosure for any kind of portable devices
  • P.C. boards are able to mount horizontally by sliding into the enclosure.
MXA - aluminium mobile enclosure



MXA - aluminium mobile enclosure

Ref. Part name Pcs Material Color / Finish
1 Frame 2 Aluminium extrusion Silver · Black / Anodized
2 Panel 2 Aluminium t3.0 Anodized / Hair-line finish
3 Self-tapping screw 4 Steel Nickel plated · Black trivalent chromate
Color code
Selectable in 14 color combinations listed below
MXA - aluminium mobile enclosure MXA - aluminium mobile enclosure MXA - aluminium mobile enclosure MXA - aluminium mobile enclosure MXA - aluminium mobile enclosure MXA - aluminium mobile enclosure MXA - aluminium mobile enclosure
Black / Black
BB		 Black / Silver
BS		 Black / Cobalt blue
BC		 Black / Green
BG		 Black / Purple
BP		 Black / Orange
BO		 Black / Red
BR



MXA - aluminium mobile enclosure MXA - aluminium mobile enclosure MXA - aluminium mobile enclosure MXA - aluminium mobile enclosure MXA - aluminium mobile enclosure
Silver / Black
SB		 Silver / Silver
SS		 Silver / Cobalt blue
SC		 Silver / Green
SG		 Silver / Purple
SP		 Silver / Orange
SO		 Silver / Red
SR

MXA Dimensions



wymiary MXA

Example of order:
MXA 1 − 5 − 6 MXA - aluminium mobile enclosure order - code color MXA - aluminium mobile enclosure order - screw
  Color code Screw P or H

P H
plus head
Plus head		 MXA - aluminium mobile enclosure hexalobular head
Hexalobular head

Part no. H W D a b c d e f Weight
[kg]

MXA1 − 5 −   5MXA1-5-5

 13 48 49 1,2 10,2 3 43 38,8 33,6 25

MXA1 − 5 −   8MXA1-5-8

 13 48 79 1,2 10,2 3 73 38,8 33,6 40

MXA1 − 5 − 11MXA1-5-11

 13 48 109 1,2 10,2 3 103 38,8 33,6 55

MXA2 − 4 −   4MXA2-4-4

 15 41 44 1,2 12,2 3 38 31,8 26,6 25

MXA2 − 4 −   7MXA2-4-7

 15 41 74 1,2 12,2 3 68 31,8 26,6 40

MXA2 − 4 − 10MXA2-4-10

 15 41 104 1,2 12,2 3 98 31,8 26,6 50

MXA2 − 6 −   5MXA2-6-5

 18 57 46 1,2 15,1 3 40 47,7 42,5 35

MXA2 − 6 −   7MXA2-6-7

 18 57 71 1,2 15,1 3 65 47,7 42,5 50

MXA2 − 6 − 10MXA2-6-10

 18 57 96 1,2 15,1 3 90 47,7 42,5 65

MXA2 − 7 −   5MXA2-7-5

 20 70 54 1,5 16,5 3 48 59,6 53,2 55

MXA2 − 7 −   8MXA2-7-8

 20 70 84 1,5 16,5 3 78 59,6 53,2 80

MXA2 − 7 − 11MXA2-7-11

 20 70 114 1,5 16,5 3 108 59,6 53,2 110

MXA2 − 8 −   6MXA2-8-6

 24 82 64 1,5 20,5 3 58 71,6 65,2 75

MXA2 − 8 −   9MXA2-8-9

 24 82 94 1,5 20,5 3 88 71,6 65,2 105

MXA2 − 8 − 12MXA2-8-12

 24 82 124 1,5 20,5 3 118 71,6 65,2 135

MXA2 −10 −  7MXA2-10-7

 16 100 74 1,2 13,2 3 68 90,8 85,6 70

MXA2 −10 −10MXA2-10-10

 16 100 104 1,2 13,2 3 98 90,8 85,6 100

MXA2 −10 −14MXA2-10-14

 16 100 144 1,2 13,2 3 138 90,8 85,6 135

MXA3 −11 −  7MXA3-11-7

 30 110 72 1,5 26,5 3 66 99,6 93,2 115

MXA3 −11 − 11MXA3-11-11

 30 110 112 1,5 26,5 3 106 99,6 93,2 165

MXA3 −11 −16MXA3-11-16

 30 110 162 1,5 26,5 3 156 99,6 93,2 235

MXA4 − 7 −   5MXA4-7-5

 35 70 52 1,55 31,4 3 46 59,6 53,2 70

MXA4 − 7 −   8MXA4-7-8

 35 70 82 1,55 31,4 3 76 59,6 53,2 100

MXA4 − 7 − 11MXA4-7-11

 35 70 112 1,55 31,4 3 106 59,6 53,2 135

MXA4 −10 −  7MXA4-10-7

 40 95 70 1,55 36,4 3 64 84,6 78,2 120

MXA4 −10 −11MXA4-10-11

 40 95 110 1,55 36,4 3 104 84,6 78,2 175

MXA4 −10 −14MXA4-10-14

 40 95 140 1,55 36,4 3 134 84,6 78,2 220

MXA4 −13 −  9MXA4-13-9

 35 130 90 1,75 31 3 84 119,6 113,2 180

MXA4 −13 −14MXA4-13-14

 35 130 140 1,75 31 3 134 119,6 113,2 265

MXA4 −13 −20MXA4-13-20

 35 130 200 1,75 31 3 194 119,6 113,2 370

Dimesions frame MX - MXA

MX / MXA 1-5-__

MX / MXA 2-8-__

Wymiary korpus MX/MXA 1-5

Wymiary korpus MX/MXA 2-8

MX / MXA 2-4-__

MX / MXA 2-10-__

Wymiary korpus MX/MXA 2-4

Wymiary korpus MX/MXA 2-10

MX / MXA 2-6-__

MX / MXA 3-11-__

Wymiary korpus MX/MXA 2-6

Wymiary korpus MX/MXA 3-11

MX / MXA 2-7-__

MX /MX 4-7-__

Wymiary korpus MX/MXA 2-7

Wymiary korpus MX/MXA 4-7

MX / MXA 4-10-_-

Wymiary korpus MX/MXA 4-10

MX /MXA 4-13-__

Wymiary korpus MX/MXA 4-13

Part no. Frame length

MX1−  5− 6

 43

MX1−  5− 9

 73

MX1−  5−12

 103

MX2−  4− 5

 38

MX2−  4− 8

 68

MX2−  4−11

 98

MX2−  6− 5

 40

MX2−  6− 8

 65

MX2−  6−10

 90

MX2−  7− 6

 48

MX2−  7− 9

 78

MX2−  7−12

 108

MX2−  8− 7

 58

MX2−  8−10

 88

MX2−  8−13

 118

MX2−10−  8

 68

MX2−10−11

 98

MX2−10−15

 138

MX3−11−  8

 66

MX3−11−12

 106

MX3−11−17

 156

MX4−  7− 6

 46

MX4−  7− 9

 76

MX4−  7−12

 106

MX4−10−  8

 64

MX4−10−12

 104

MX4−10−15

 134

MX4−13−10

 84

MX4−13−15

 134

MX4−13−21

 194
Part no Frame length

MXA1−  5− 5

 43

MXA1−  5− 8

 73

MXA1−  5−11

 103

MXA2−  4− 4

 38

MXA2−  4− 7

 68

MXA2−  4−10

 98

MXA2−  6− 5

 40

MXA2−  6− 7

 65

MXA2−  6−10

 90

MXA2−  7− 5

 48

MXA2−  7− 8

 78

MXA2−  7−11

 108

MXA2−  8− 6

 58

MXA2−  8− 9

 88

MXA2−  8−12

 118

MXA2−10−  7

 68

MXA2−10−10

 98

MXA2−10−14

 138

MXA3−11−  7

 66

MXA3−11−11

 106

MXA3−11−16

 156

MXA4−  7− 5

 46

MXA4−  7− 8

 76

MXA4−  7−11

 106

MXA4−10−  7

 64

MXA4−10−11

 104

MXA4−10−14

 134

MXA4−13−  9

 84

MXA4−13−14

 134

MXA4−13−20

 194

Dimesions panel MX

Wymiary dekiel MX


Part no. W H D w b d e f h t

MX1−  5−

 48 13 6 38,8 6,5 1,5 10 32 9,6 1,7

MX2−  4−

 41 15 6 31,8 7,5 1,5 12 23 11,6 1,7

MX2−10−

 100 16 6 90,8 8 1,5 13 81 12,6 1,7

Wymiary dekiel MX1-5


Part no. W H D w a b c d e f g h t

MX2−  6−

 57 18 5 47,7 2,6 9 7,9 1,3 15 38,3 41,2 14,9 1,5

MX2−  7−

 70 20 6 59,6 3 10 9,2 1,5 16,3 49,5 52,6 16,6 1,7

MX2−  8−

 82 24 6 71,6 3 12 9,2 1,5 20,4 46,5 60,2 20,6 1,7

MX3−11−

 110 30 7 99,6 3 15 10,2 1,5 26,4 61,5 87,3 26,3 1,7

MX4−13−

 130 35 8 119,6 3 17,5 11,2 1,5 30,9 76,5 104,3 31 1,8

Wymiary dekiel MX2-6

Part no. W H D w b c d e f g h t

MX4−  7−

 70 35 7 59,6 18 9,8 1,5 31,3 41,6 45 31,3 2,5

MX4−10−

 95 40 8 84,6 20,5 10,8 1,5 36,3 61,6 65 36 2,5
mažiau
Skaityk daugiau

Atsiųskite užklausą

Ar Jūs domina šis produktas? Ar Jums reikia papildomos informacijos ar individualaus pasiūlymo?

Susisiekite su mumis
KLAUSKITE PRODUKTO close
Dėkojame, kad atsiuntėte žinutę. Atsakysime kuo greičiau.
KLAUSKITE PRODUKTO close
Naršyti
atsiųsti paklausimą

Pridėti į norų sąrašą

tu turi būti prisijungęs

MX – mobile aluminium profile enclosure



Feature:
  • Round and fitted mobile case.
  • Made by aluminium extrusion body and ABS plastic panel.
  • P.C board can be slide in to enclosure.
  • No slide groove for MX 1-5-.


MX – mobile aluminium profile enclosure

Components

Ref Part name Pcs Material Color / Finish
1 Frame 2 Aluminium extrusion Silver · Black / Anodized
2 Panel 2 ABS Light gray · Black
3 Self-tapping screw 4 Steel Nickel Plated · Black trivalent chromate

MX dimensions

wymiary MX

Color type

Color code Panel Frame
GS Light gray Silver
BB Black Black

Screw Type

P H
MX – mobile aluminium profile enclosure - screw type - plus head
Plus head		 MX – mobile aluminium profile enclosure - screw type - hhexalobular head
Hexalobular head

Example of order:
MX 1 − 5 − 6 MX – mobile aluminium profile enclosure - order MX – mobile aluminium profile enclosure - order
  Color code Screw P or H
Part no. /Dimensions
Part. no H W D a b c d e f Weight
[g]

MX1 −  5 −  6MX1-5-6

 13 48 55 1,2 10,2 6 50 38,8 33,6 25

MX1 −  5 −  9MX1-5-9

 13 48 85 1,2 10,2 6 80 38,8 33,6 40

MX1 −  5 −12MX1-5-12

 13 48 115 1,2 10,2 6 110 38,8 33,6 55

MX2 −  4 −  5MX2-4-5

 15 41 50 1,2 12,2 6 44,6 31,8 26,6 20

MX2 −  4 −  8MX2-4-8

 15 41 80 1,2 12,2 6 74,6 31,8 26,6 35

MX2 −  4 − 11MX2-4-11

 15 41 110 1,2 12,2 6 104,6 31,8 26,6 50

MX2 −  6 −  5MX2-6-5

 18 57 50 1,2 15,1 5 45 47,7 42,5 35

MX2 −  6 −  8MX2-6-8

 18 57 75 1,2 15,1 5 70 47,7 42,5 50

MX2 −  6 −10MX2-6-10

 18 57 100 1,2 15,1 5 95 47,7 42,5 70

MX2 −  7 −  6MX2-7-6

 20 70 60 1,5 16,5 6 54,6 59,6 53,2 50

MX2 −  7 −  9MX2-7-9

 20 70 90 1,5 16,5 6 84,6 59,6 53,2 80

MX2 −  7 −12MX2-7-12

 20 70 120 1,5 16,5 6 114,6 59,6 53,2 105

MX2 −  8 −  7MX2-8-7

 24 82 70 1,5 20,5 6 64,6 71,6 65,2 75

MX2 −  8 −10MX2-8-10

 24 82 100 1,5 20,5 6 94,6 71,6 65,2 105

MX2 −  8 −13MX2-8-13

 24 82 130 1,5 20,5 6 124,6 71,6 65,2 140

MX2 −10 −  8MX2-10-8

 16 100 80 1,2 13,2 6 74,6 90,8 85,6 70

MX2 −10 − 11MX2-10-11

 16 100 110 1,2 13,2 6 104,6 90,8 85,6 95

MX2 −10 −15MX2-10-15

 16 100 150 1,2 13,2 6 144,6 90,8 85,6 130

MX3 − 11 −  8MX3-11-8

 30 110 80 1,5 26,5 7 74,6 99,6 93,2 110

MX3 − 11 −12MX3-11-12

 30 110 120 1,5 26,5 7 114,6 99,6 93,2 165

MX3 − 11 −17MX3-11-17

 30 110 170 1,5 26,5 7 164,6 99,6 93,2 235

MX4 −  7 −  6MX4-7-6

 35 70 60 1,55 31,4 7 53 59,6 53,2 65

MX4 −  7 −  9MX4-7-9

 35 70 90 1,55 31,4 7 83 59,6 53,2 100

MX4 −  7 −12MX4-7-12

 35 70 120 1,55 31,4 7 113 59,6 53,2 130

MX4 −10 −  8MX4-10-8

 40 95 80 1,55 36,4 8 73 84,6 78,2 115

MX4 −10 −12MX4-10-12

 40 95 120 1,55 36,4 8 113 84,6 78,2 175

MX4 −10 −15MX4-10-15

 40 95 150 1,55 36,4 8 143 84,6 78,2 215

MX4 −13 −10MX4-13-10

 35 130 100 1,75 31 8 94,4 119,6 113,2 175

MX4 −13 −15MX4-13-15

 35 130 150 1,75 31 8 144,4 119,6 113,2 265

MX4 −13 −21MX-13-21

 35 130 210 1,75 31 8 204,4 119,6 113,2 375

MXA - aluminium mobile enclosure

Feature:

  • Colorful combination of the aluminum extrusion body and end panels are selectable in 14 types.
  • Choose a suitable one according to your individual application in 30 sizes and in 14 color combinations.
  • Digital audio amplifiers, communication devices, measurement tools, and so on, it is the best enclosure for any kind of portable devices
  • P.C. boards are able to mount horizontally by sliding into the enclosure.
MXA - aluminium mobile enclosure



MXA - aluminium mobile enclosure

Ref. Part name Pcs Material Color / Finish
1 Frame 2 Aluminium extrusion Silver · Black / Anodized
2 Panel 2 Aluminium t3.0 Anodized / Hair-line finish
3 Self-tapping screw 4 Steel Nickel plated · Black trivalent chromate
Color code
Selectable in 14 color combinations listed below
MXA - aluminium mobile enclosure MXA - aluminium mobile enclosure MXA - aluminium mobile enclosure MXA - aluminium mobile enclosure MXA - aluminium mobile enclosure MXA - aluminium mobile enclosure MXA - aluminium mobile enclosure
Black / Black
BB		 Black / Silver
BS		 Black / Cobalt blue
BC		 Black / Green
BG		 Black / Purple
BP		 Black / Orange
BO		 Black / Red
BR



MXA - aluminium mobile enclosure MXA - aluminium mobile enclosure MXA - aluminium mobile enclosure MXA - aluminium mobile enclosure MXA - aluminium mobile enclosure
Silver / Black
SB		 Silver / Silver
SS		 Silver / Cobalt blue
SC		 Silver / Green
SG		 Silver / Purple
SP		 Silver / Orange
SO		 Silver / Red
SR

MXA Dimensions



wymiary MXA

Example of order:
MXA 1 − 5 − 6 MXA - aluminium mobile enclosure order - code color MXA - aluminium mobile enclosure order - screw
  Color code Screw P or H

P H
plus head
Plus head		 MXA - aluminium mobile enclosure hexalobular head
Hexalobular head

Part no. H W D a b c d e f Weight
[kg]

MXA1 − 5 −   5MXA1-5-5

 13 48 49 1,2 10,2 3 43 38,8 33,6 25

MXA1 − 5 −   8MXA1-5-8

 13 48 79 1,2 10,2 3 73 38,8 33,6 40

MXA1 − 5 − 11MXA1-5-11

 13 48 109 1,2 10,2 3 103 38,8 33,6 55

MXA2 − 4 −   4MXA2-4-4

 15 41 44 1,2 12,2 3 38 31,8 26,6 25

MXA2 − 4 −   7MXA2-4-7

 15 41 74 1,2 12,2 3 68 31,8 26,6 40

MXA2 − 4 − 10MXA2-4-10

 15 41 104 1,2 12,2 3 98 31,8 26,6 50

MXA2 − 6 −   5MXA2-6-5

 18 57 46 1,2 15,1 3 40 47,7 42,5 35

MXA2 − 6 −   7MXA2-6-7

 18 57 71 1,2 15,1 3 65 47,7 42,5 50

MXA2 − 6 − 10MXA2-6-10

 18 57 96 1,2 15,1 3 90 47,7 42,5 65

MXA2 − 7 −   5MXA2-7-5

 20 70 54 1,5 16,5 3 48 59,6 53,2 55

MXA2 − 7 −   8MXA2-7-8

 20 70 84 1,5 16,5 3 78 59,6 53,2 80

MXA2 − 7 − 11MXA2-7-11

 20 70 114 1,5 16,5 3 108 59,6 53,2 110

MXA2 − 8 −   6MXA2-8-6

 24 82 64 1,5 20,5 3 58 71,6 65,2 75

MXA2 − 8 −   9MXA2-8-9

 24 82 94 1,5 20,5 3 88 71,6 65,2 105

MXA2 − 8 − 12MXA2-8-12

 24 82 124 1,5 20,5 3 118 71,6 65,2 135

MXA2 −10 −  7MXA2-10-7

 16 100 74 1,2 13,2 3 68 90,8 85,6 70

MXA2 −10 −10MXA2-10-10

 16 100 104 1,2 13,2 3 98 90,8 85,6 100

MXA2 −10 −14MXA2-10-14

 16 100 144 1,2 13,2 3 138 90,8 85,6 135

MXA3 −11 −  7MXA3-11-7

 30 110 72 1,5 26,5 3 66 99,6 93,2 115

MXA3 −11 − 11MXA3-11-11

 30 110 112 1,5 26,5 3 106 99,6 93,2 165

MXA3 −11 −16MXA3-11-16

 30 110 162 1,5 26,5 3 156 99,6 93,2 235

MXA4 − 7 −   5MXA4-7-5

 35 70 52 1,55 31,4 3 46 59,6 53,2 70

MXA4 − 7 −   8MXA4-7-8

 35 70 82 1,55 31,4 3 76 59,6 53,2 100

MXA4 − 7 − 11MXA4-7-11

 35 70 112 1,55 31,4 3 106 59,6 53,2 135

MXA4 −10 −  7MXA4-10-7

 40 95 70 1,55 36,4 3 64 84,6 78,2 120

MXA4 −10 −11MXA4-10-11

 40 95 110 1,55 36,4 3 104 84,6 78,2 175

MXA4 −10 −14MXA4-10-14

 40 95 140 1,55 36,4 3 134 84,6 78,2 220

MXA4 −13 −  9MXA4-13-9

 35 130 90 1,75 31 3 84 119,6 113,2 180

MXA4 −13 −14MXA4-13-14

 35 130 140 1,75 31 3 134 119,6 113,2 265

MXA4 −13 −20MXA4-13-20

 35 130 200 1,75 31 3 194 119,6 113,2 370

Dimesions frame MX - MXA

MX / MXA 1-5-__

MX / MXA 2-8-__

Wymiary korpus MX/MXA 1-5

Wymiary korpus MX/MXA 2-8

MX / MXA 2-4-__

MX / MXA 2-10-__

Wymiary korpus MX/MXA 2-4

Wymiary korpus MX/MXA 2-10

MX / MXA 2-6-__

MX / MXA 3-11-__

Wymiary korpus MX/MXA 2-6

Wymiary korpus MX/MXA 3-11

MX / MXA 2-7-__

MX /MX 4-7-__

Wymiary korpus MX/MXA 2-7

Wymiary korpus MX/MXA 4-7

MX / MXA 4-10-_-

Wymiary korpus MX/MXA 4-10

MX /MXA 4-13-__

Wymiary korpus MX/MXA 4-13

Part no. Frame length

MX1−  5− 6

 43

MX1−  5− 9

 73

MX1−  5−12

 103

MX2−  4− 5

 38

MX2−  4− 8

 68

MX2−  4−11

 98

MX2−  6− 5

 40

MX2−  6− 8

 65

MX2−  6−10

 90

MX2−  7− 6

 48

MX2−  7− 9

 78

MX2−  7−12

 108

MX2−  8− 7

 58

MX2−  8−10

 88

MX2−  8−13

 118

MX2−10−  8

 68

MX2−10−11

 98

MX2−10−15

 138

MX3−11−  8

 66

MX3−11−12

 106

MX3−11−17

 156

MX4−  7− 6

 46

MX4−  7− 9

 76

MX4−  7−12

 106

MX4−10−  8

 64

MX4−10−12

 104

MX4−10−15

 134

MX4−13−10

 84

MX4−13−15

 134

MX4−13−21

 194
Part no Frame length

MXA1−  5− 5

 43

MXA1−  5− 8

 73

MXA1−  5−11

 103

MXA2−  4− 4

 38

MXA2−  4− 7

 68

MXA2−  4−10

 98

MXA2−  6− 5

 40

MXA2−  6− 7

 65

MXA2−  6−10

 90

MXA2−  7− 5

 48

MXA2−  7− 8

 78

MXA2−  7−11

 108

MXA2−  8− 6

 58

MXA2−  8− 9

 88

MXA2−  8−12

 118

MXA2−10−  7

 68

MXA2−10−10

 98

MXA2−10−14

 138

MXA3−11−  7

 66

MXA3−11−11

 106

MXA3−11−16

 156

MXA4−  7− 5

 46

MXA4−  7− 8

 76

MXA4−  7−11

 106

MXA4−10−  7

 64

MXA4−10−11

 104

MXA4−10−14

 134

MXA4−13−  9

 84

MXA4−13−14

 134

MXA4−13−20

 194

Dimesions panel MX

Wymiary dekiel MX


Part no. W H D w b d e f h t

MX1−  5−

 48 13 6 38,8 6,5 1,5 10 32 9,6 1,7

MX2−  4−

 41 15 6 31,8 7,5 1,5 12 23 11,6 1,7

MX2−10−

 100 16 6 90,8 8 1,5 13 81 12,6 1,7

Wymiary dekiel MX1-5


Part no. W H D w a b c d e f g h t

MX2−  6−

 57 18 5 47,7 2,6 9 7,9 1,3 15 38,3 41,2 14,9 1,5

MX2−  7−

 70 20 6 59,6 3 10 9,2 1,5 16,3 49,5 52,6 16,6 1,7

MX2−  8−

 82 24 6 71,6 3 12 9,2 1,5 20,4 46,5 60,2 20,6 1,7

MX3−11−

 110 30 7 99,6 3 15 10,2 1,5 26,4 61,5 87,3 26,3 1,7

MX4−13−

 130 35 8 119,6 3 17,5 11,2 1,5 30,9 76,5 104,3 31 1,8

Wymiary dekiel MX2-6

Part no. W H D w b c d e f g h t

MX4−  7−

 70 35 7 59,6 18 9,8 1,5 31,3 41,6 45 31,3 2,5

MX4−10−

 95 40 8 84,6 20,5 10,8 1,5 36,3 61,6 65 36 2,5
mažiau
Skaityk daugiau
Komentarai (0)
