Gamintojas: B&B Electronics

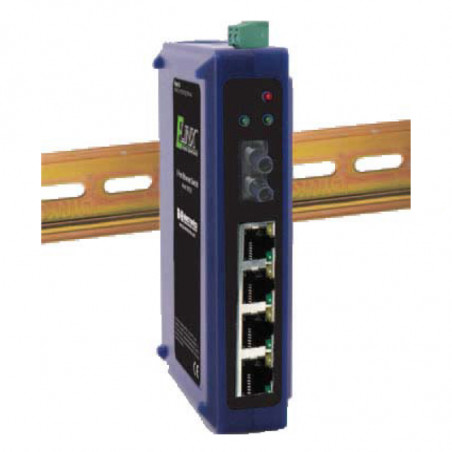

Nevaldomi jungikliai-šviesolaidis-5 portų-DIN bėgiai-EIR205 serija

Cechy

- Oszczędzająca miejsce, smukła obudowa z mocowaniem do szyny DIN.
- Opcje obsługi światłowodów jedno- i wielomodowych. Dostępne złączki ST lub SC
- 10/100M, pełno-/pół-dupleksowe, MDI/MDI-X (automatyczna negocjacja).
- Zgodność z normami IEEE 802.3/802.3u/802.3x.
- Dostępne rozszerzenie zasięgu do 80 km.
- Szeroki zakres napięcia zasilania z łatwą do podłączenia wymienną listwą zaciskową.
- wskaźniki LED zasilania, łącza i przesyłu.


Opis funkcjonalny

Przełączniki serii EIR205 to przemysłowe przełączniki ethernetowe klasy podstawowej, typ plug-and-play, bez funkcji zarządzania. Wyposażone w montowaną na szynie DIN zwartą obudowę, wskaźniki LED zasilania i monitorowania, szeroki zakres napięć zasilania, wymienną listwę zaciskową, tryb automatycznej negocjacji szybkości, funkcję pracy w trybie pełnodupleksowym oraz funkcję automatycznego krosowania, przełączniki te są doskonałe do wszelkich zastosowań, które nie wymagają funkcji zarządzania. Cechy wspólne tych urządzeń to ochrona przed burzą transmisyjną, mechanizm zapamiętywania i przesyłania danych oraz kontrola przesyłu zgodna z IEEE 802.3x oraz kontrola zwrotna. Dodatkowo, przełącznik posiada bufor pamięci 48KB i obsługuje 2K adresów MAC. Dostępne są modele z 5 portami linii miedzianych 10/100M lub z 4 portami linii miedzianych 10/100M i 1 światłowodowym portem ethernetowym. Opcje dot. portu światłowodowego: światłowód wielo- lub jednomodowy, złączki ST lub SC. Dla wyjątkowo dużych odległości należy wybrać opcje światłowodu jednomodowego o zasięgu 40 km lub 80 km. Wymagane jest zewnętrzne źródło zasilania 10 - 48 VDC (sprzedawane osobno).

Informacje do zamówienia

Numer modelu
Opis

EIR205

5 portów RJ45:

EIR205-MT

4 porty RJ45 i 1 port światłowodu wielomodowego (ST).

EIR205-MC

4 porty RJ45 i 1 port światłowodu wielomodowego (SC).

EIR205-ST

4 porty RJ45 i 1 port światłowodu jednomodowego (ST).

EIR205-SC

4 porty RJ45 i 1 port światłowodu jednomodowego (SC).

EIR205-ST40

4 porty RJ45 i 1 port światłowodu jednomodowego (ST). Zasięg 40 km.

EIR205-SC40

4 porty RJ45 i 1 port światłowodu jednomodowego (SC). Zasięg 40 km.

EIR205-ST80

4 porty RJ45 i 1 port światłowodu jednomodowego (ST). Zasięg 80 km.

EIR205-SC80

4 porty RJ45 i 1 port światłowodu jednomodowego (SC). Zasięg 80 km.

DR-30-24

Zasilacz 24 VDC, 1,5A, montowany na szynie DIN.

PS5R-A24

Zasilacz 24 VDC, 0,3 A, montowany na szynie DIN.
7444
Wymienialna listwa zaciskowa zasilania - jedna w zestawie.

C5UMB10FBG

3 m przyłączeniowego kabla ethernetowego


Rysunek 1. Przykładowe zastosowanie

EIR205_1607ds

Rysunek 2. Schemat mechaniczny

EIR205_1607ds


Specyfikacje

Technologia


Normy:
IEEE802.3, 802.3u, 802.3x
Typ przetwarzania:
Zapamiętywanie i przesyłanie w trybie pełnodupleksowym IEEE802.3x, kontrola przesyłu bez blokowania.
Kontrola przesyłu:
Kontrola przesyłu IEEE802.3x, kontrola zwrotna
Pamięć buforowa pakietów :
48 KB
Rozmiar tablicy adresowej:
2K adresów MAC


Interfejs


Porty RJ45:
Automatyczna negocjacja 10/100BaseT(x), tryb pełno-/półdupleksowy, automatyczne połączenie MDI/MDI
Porty światłowodowe:
Porty 100BaseFX (wielomodowe lub jednomodowe ze złączką ST lub SC)
Wskaźniki LED:
Zasilanie, 10/100M (port skrętki) oraz 100M (port światłowodu)


Światłowody


Model Odległość Długość fali Moc wyjściowa Czułość

EIR205-Mx

2 km 1310 nm 19 do 30 dBm ≤ - 32 dBm

EIR205-Sx

15 km 1310 nmFP 15 do 8 dBm ≤ - 32 dBm

EIR205-Sx40

40 km 1310 nmFP 5 - 0 dBm ≤ - 34 dBm

EIR205-Sx80

80 km 1550nmDFB 5 - 0 dBm ≤ - 34 dBm


Zasilanie


Napięcie wejściowe:
10-48 VDC
Pobór mocy:
Model dla okablowania miedzianego: 90 mA przy 24 VDC, Modele dla okablowania światłowodowego: 140 mA przy 24 VDC
Podłączenie
Wymienialna listwa zaciskowa.
Zabezpieczenie:
Zabezpieczenie przed odwrotną biegunowością.


Specyfikacje mechaniczne


Obudowa: Wymiary
Przemysłowa, wąska obudowa plastikowa [SLIM]
(Szer. x Wys. x Gł.):
EIR205: 86,6 X 128,3 X 29,5 mm
EIR205-xT: 97,8 X 128,3 X 29,5 mm
EIR205-xC: 86,6 X 128,3 X 29,5 mm
Waga: Instalacja:
EIR205: 150g, EIR205-xx: 156 g Montaż na szynie DIN


Środowisko pracy


Temperatura pracy:
0 do 60°C
Temperatura przechowywania:
-40 do 80 °C
Wlgotność:
0 do 95% bez kondensacji


Wymagane aprobaty


EMI:
FCC Część 15 Klasa A., CISPR (EN55022)
EMS:
EN6100-4-2 (ESD), EN6100-4-3 (RS), EN6100-4-4 (EFT), EN6100-4-5 (Przepięcia), EN6100-4-6 (CS)
Średni czas między awariami:
298946 godzin
Inne:
CE, RoHS
