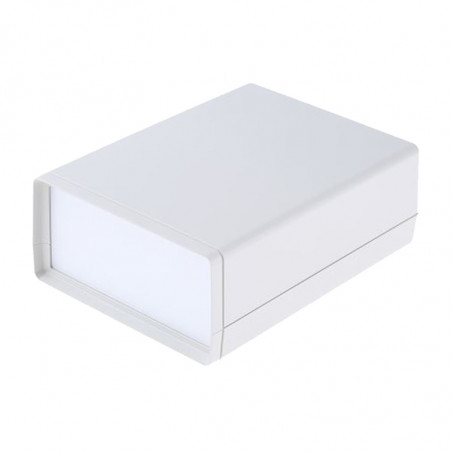

Aparatinė dėžutė SHELL-TYPE

Dwuczęściowa obudowa otwarta od strony czołowej i tylnej. Płyty czołowe (przód/tył) z aluminium (akcesoria) wsuwane w rowek prowadzący. Stabilna i szczelna dzięki połączeniu wpust / wypust na obwodzie. Materiał polistyren (UL 94 HB) odporny na uderzenia. Listwy prowadnic do pionowego montażu płytek okablowanych oraz tulejki mocujące w obydwu częściach obudowy. Powierzchnia obudowy matowa, kolor szarobiały.

Nr producenta Wymiary zewnętrzne mm Wymiary wewnętrzne mm
A B C a b c

A 94 08 330

 158 95 33 143 85 27

A 94 08 440

 158 95 57 143 85 51

A 94 13 330

 190 138 45 174 130 39

A 94 13 340

 190 138 68 174 128 62

A 94 13 440

 190 138 91 174 128 85

Płyty czołowe należy zamawiać oddzielnie!

Obudowa aparatowa V

Obudowa dwuczęściowa z otwartą stroną czołową i zamkniętą stroną tylną. Płyty czołowe z aluminium (akcesoria) są wsuwane w istniejący rowek prowadzący. Stabilna i szczelna dzięki połączeniu wpust /wypust na obwodzie. Materiał polistyren (UL 94 HB) odporny na uderzenia. Listwy prowadzące do pionowegomontażu płytek drukowanych oraz tulejki mocujące w części górnej i dolnej. Powierzchnia matowa, kolor szarobiały - RAL 9002.

Różne obudowy są dostarczane z pojemnikiem na baterie, patrz wskazówka na ilustracji poniżej.

Strona czołowa otwarta, strona tylna zamknięt

Nr producenta Pojemnik
na baterie		 Wymiary zewnętrzne mm Wymiary wewnętrzne mm
A B C a b c

A 94 04 333

 – 85 45 22 74 39 18

A 94 06 333

 – 114 72 33 98 62 27

A 94 06 343

 – 114 72 45 98 62 39

A 94 06 334

 B1 114 72 33 98 62 27

A 94 08 443

 – 158 95 57 143 85 51

A 94 08 336

 B3 158 95 33 143 85 27

B1 = z pojemnikiem na baterię 9 V (6F22)
B3 = z pojemnikiem na baterię 9 V (6F22) albo 2 baterie 1,5 V (LR6)
Płyty czołowe należy zamawiać oddzielnie!
