Nuotraukos yra skirtos tik informaciniams tikslams. Peržiūrėkite produkto specifikaciją
please use latin characters
• Szerokość tylko 18 mm
• Wymienny moduł wtykowy
• Idealne dla przyłączy symetrycznych jak np. RS485 lub 232 z jedną parą żył
• Wybór pośredniego lub bezpośredniego ekranowania
• Uziemienie galwanicznie rozdzielone przez iskiernik gazowy
• 2 stopniowa ochrona
• Zgodne z normą IEC 61643‑21
• Polecane do elektrowni fotowoltaicznych z RS485
i systemów o rozległej sieci
Dane techniczne

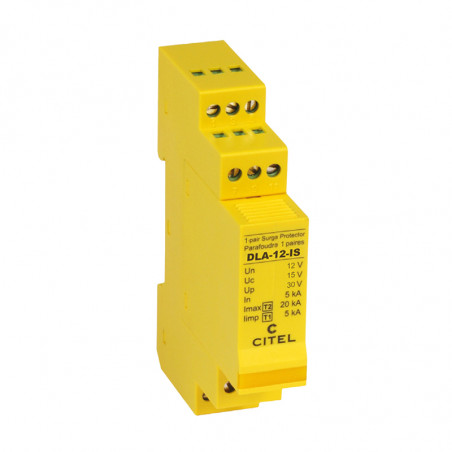

Opis | DLA-12-IS | |
---|---|---|
Zastosowanie | RS485, RS232 | |
Napięcie znamionowe | Un | 12V |
Maks. dop. napięcie robocze DC/AC | Uc | 15V / 10V |
Maks. prąd roboczy** | IL | 2,4A |
C3 Napięciowy poziom ochrony przy In | Up | 30V** / <640V |
C2 Znamionowy prąd wyładowczy In: 10 x 8/20µs |
In | 5kA |
Graniczny prąd upływu Imax: 1 x 8/20µs |
Imax | 20kA |
D1 Prąd udarowy Iimp: 2 x 10/350µs |
Iimp | 5kA |
Impedancja na linię | R | 0 Ω |
Pojemność | C | <25pF |
Czas zadziałania | <10 ns | |
Urządzenie uszkodzone | zwarcie |
Właściwości mechaniczne | |
---|---|
Konfiguracja | DLA-IS = 1 podwójna żyła + ekran + Signal-Ground |
Sposób montażu | szyna montażowa TH35 mm |
Wymiary obudowy | patrz rysunek |
Przekrój przewodu | min/maks. 0,4/1,5 mm² |
Materiał obudowy | tworzywo termoplastyczne UL94-V0 |
Uziemienie przez | szyna TH35 i przyłącze śrubowe |
Moduł zamienny | DLAM-12-IS |
Normy kontrolne | |||
---|---|---|---|
IEC 61643-21 Międzynarodowa | SPD for telecommunications and signaling networks |
Numer artykułu | 640152 |
---|---|
Moduł zamienny | 64015200 |
Wymiary i schemat
|
P: 3-biegunowy iskiernik gazowy |
