Kompaktiškas alfa apšvietimas

Kompaktiška alfa

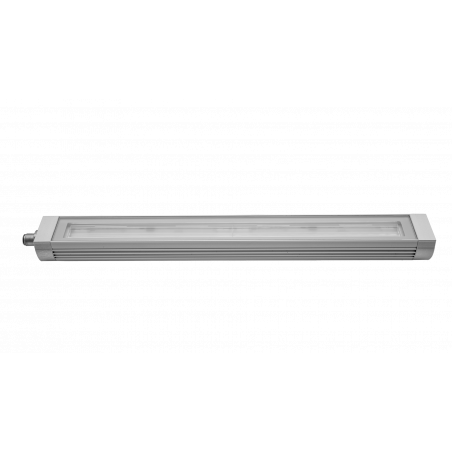

„ Compact Alpha “ serija yra ant paviršiaus montuojama kondensuota mašinų lempa, pagaminta iš plono aliuminio korpuso, pasižyminčio dideliu šilumos išsklaidymu, atspari vibracijai ir gali būti montuojama bei saugiai naudojama reikliausioje mašinų aplinkoje. Kompaktiški Alpha šviestuvai yra net ryškiausi ir idealiausi apšvietimo sprendimai mažoms tikslioms CNC staklėms dėl 19/16 ″ skersmens korpuso su naujos koncepcijos LED plokštėmis, M12 jungtimi ir universalaus šoninio tvirtinimo kronšteino derinio. Kompaktiški Alpha šviestuvai yra sertifikuoti pagal IP67 apsaugos laipsnį ir yra nepriekaištingai pritaikyti drėgnoje aplinkoje su alyvomis, aušinimo skysčiais, tepalais ir dulkėmis. 3/16 ″ grūdintas saugus priekinis stiklas yra atsparus smūgiams IK08 ir vėsina palietus šviesų paviršių, kad aušinimo skystis nepriliptų prie stiklo ir jo neparuduotų. Ši mašinos lempa sukuria intensyvią iki 2600 liumenų šviesą ir 108 liumenų / W efektyvumą dėl labai efektyvių LED grandinių plokščių, sukurtų naudojant pažangiausias elektronines technologijas. Trys standartinės optikos: 30, 90 arba 110 laipsnių diafragmos kampai suteikia lankstumo siauram, vidutiniam ar plačiam apšvietimui mašinų viduje, išlaikant tolygų šviesos pasiskirstymą. „ Compact Alpha “ paviršinio tvirtinimo serija siūlo keturis standartinius ilgius ir daugybę pasirinktinių dydžių su moduliniu aliuminio korpuso dizainu ir optimizuotomis LED grandynų plokštėmis. Tradicinis 10 pėdų kabelis arba M12 jungtis užtikrina saugų, greitą ir paprastą 24 V nuolatinės srovės elektros prijungimą be jokio papildomo maitinimo šaltinio. Kompaktiški Alpha šviestuvai yra paviršiuje montuojamos lempos, kurios yra tinkamas apšvietimas tikslioms CNC staklėms, perdavimo mašinoms, šratinio pūtimo staklėms ir automatizavimo programoms. Vienas standartinis šoninis tvirtinimo laikiklis užtikrina saugų šviestuvo tvirtinimą ir lankstų montavimą. Todėl jis leidžia tiksliai reguliuoti šviesos kryptį iki 70° darbo zonos atžvilgiu.

• LED apšvietimas tinka mažoms staklėms, kurių viduje mažai vietos
• Atsparus korozijai ir vibracijai
• Didelis atsparumas alyvoms, aušinimo skysčiams ir metalo drožlėms
• Visiška lempos apsauga nuo dulkių patekimo
• Natūralus, efektyvus apšvietimas užtikrina vienodą paviršiaus apšvietimą
• 50% energijos taupymas ir pastovus spindulys 60 000 valandų
• Pritemdomas arba PWM
• Nėra UV ar infraraudonųjų spindulių
• Nereikia jokios papildomos įrangos
• Prisijunkite greitai ir saugiai
• Nėra poliškumo pakeitimo
• 4 modeliai, 4 skirtingi ilgiai
• Galimas maitinimo laido ilgio pasirinkimas nuo 5 iki 33 pėdų
• Universaliam naudojimui patenkinti visus poreikius
• Tinka modernizuoti

Mechaninis

Visoms reikmėms, kur reikalingas didelio našumo apšvietimas ir minimalūs erdvės reikalavimai.

• 1,57 colio Ø anoduoto aliuminio korpuse
• Aušintuvas, kuris išsklaido daugiau šilumos net esant maksimaliai darbo temperatūrai
• 0,16 colio storio IK06 smūgiams atsparus grūdintas priekinis stiklas
• Apsaugos laipsnis IP67 ir Viton® O formos sandariklis
• 4 skirtingi ilgiai 4 skirtingiems modeliams

Elektrinis

Grandinės skirtos optimizuoti šviesos sklaidą ir siekti balanso tarp efektyvumo ir ilgaamžiškumo.

• Maitinimo LED plokštė su integruotomis 24 Vdc tvarkyklėmis
• Prijungimas per lempos M12 kištukinę jungtį
• Maitinimo laidas su moteriška M12 jungtimi (galima rinktis įvairaus ilgio, tiesi arba 90° jungtis)

MONTAVIMO KRENTAI

CO.ALPHA.01

Tvirtas, universalus ir atsparus vibracijai, tai 70° kampu reguliuojamas laikiklis. Pagaminta iš chromuoto nerūdijančio plieno, tai idealus sprendimas, kai reikia reguliuoti purkštuko kryptį esant stipriai vibracijai. Gaminio kodą sudaro keli laikikliai su M3 tvirtinimo varžtais ir plieninėmis rankenų poveržlėmis.

B05

Tvirtas magnetinis skydas, pagamintas iš neodimio ir sukibimas. Naudokite kartu su CO.ALPHA.FX01 laikikliais, kai reikia dažnai perkelti šviesą į skirtingas pozicijas. Tinka naudoti didelės vibracijos srityse.

MAITINIMO KABELIAI

COMPACT ALPHA serija gali būti tiekiama su iš anksto surinktais PUR jungiamaisiais kabeliais su M12 jungties lizdu (tiesiu arba 90 °) įvairaus ilgio nuo 5 iki 33 pėdų, o ypač lengvam integravimui yra pritaikyti M12 jungties lizdai ir kištukai.

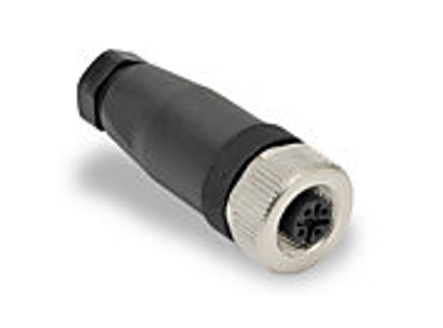

N11810001040302 Tiesi moteriška jungtis M12

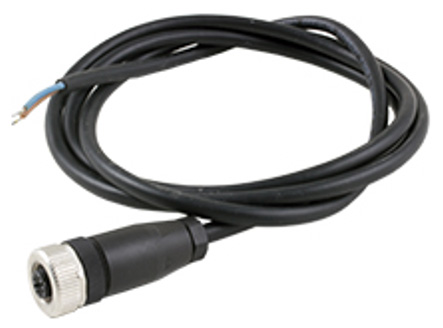

M12V.F.3C1.5 M12 moteriška jungtis 4P 3 polių kilnojama 1,5 m laidu	M12V.F.3C3 M12 moteriška jungtis 4P 3 polių kilnojama 3 m laidu	M12V.F.3C5 M12 moteriška jungtis 4P 3 polių kilnojama 5 m laidu	M12V.F.3C10 M12 moteriška jungtis 4P 3 poliai kilnojami 10m laidu

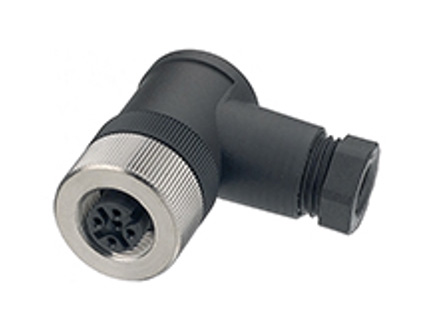

N11910001040302 M12 90° moteriškas kilnojamas jungtis

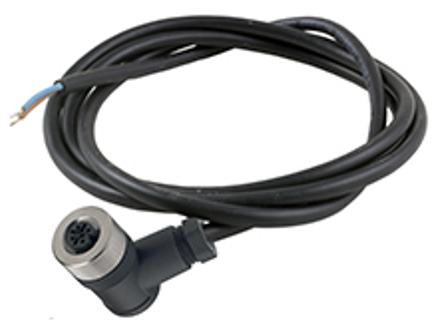

M12V.FL.3C1.5 M12 90 ° Female 4P plūduriuojanti jungtis 3 poliai su 1,5 m kabeliu	M12V.FL.3C3 M12 90 ° moteriška 4P 3 polių kilnojama jungtis su 3 m laidu	M12V.FL.3C5 M12 90 ° moteriška 4P 3 polių kilnojama jungtis su 5 m laidu	M12V.FL.3C10 M12 90 ° moteriška 4P 3 polių kilnojama jungtis su 10 m kabeliu
