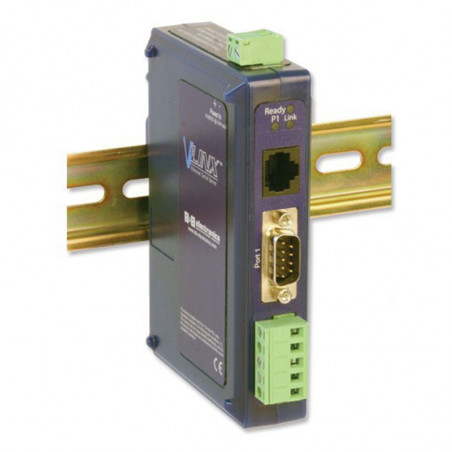

Pramoninis konverteris/vartai - MODBUS- RS232/RS422/RS485-ETHERNET- šviesolaidis-sustiprintas-DIN bėgiai-MESR901/MESR902/MESR921

Wyeliminowanie problemów z łącznością między urządzeniami Modbus ASCII - RTU - TCP

Nowość! Modele z 2 portami Ethernet

Charakterystyka
- Płaska obudowa przemysłowa
- Elastyczność Modbus Master/Slave
- Serwer WWW, Oprogramowanie konfguracyjne
- Komplet opcji światłowodowych
- Niskie opóźnienie, Wysoka przepustowość.
- Połączenie „heartbeat”
- Port Ethernet Pass-Through
- Wbudowany monitor ruchu
- Oszczędność miejsca na szynie DIN
- Modbus Master lub Slave może funkcjonować na dowolnym porcie szeregowym lub porcie Ethernet
- Proste programowanie przez przeglądarkęWWW lub port lokalny.
- Rozwiązanie kompaktowe, nie wymagające konwertera mediów
- Podgląd stanu w czasie rzeczywistym
- Wykrywanie błędów komunikacji i automatyczne łączenie, by utrzymać system on-line
- Opcjonalny drugi port Ethernet działa jak przełącznik Ethernet
- Natychmiastowa weryfkacja udanej instalacji i prosta diagnostyka pracy sieci

Specyfkacja
- Możliwość skonfgurowania portów szeregowych jako RS-232, RS-422/485
- Modbus RTU lub ASCII na portach szeregowych
- Obsługa do 16 jednoczesnych urządzeń Modbus TCP master
- Kontrola priorytetu Modbus Messaging (wybór kodu źródła lub funkcji)
- Autowykrywanie połączeń miedzianych i światłowodowych Ethernet 10/100Base-T
- Temperatura pracy: -34 do 74°C (przechowywanie: -40 do 80°C)
- Praca w zakresie 10-48 VDC
- Zarządzanie: Wiele sesji klient TCP/IP
- Prędkość przesyłu do 230 Kbps

Nr modelu	Porty szeregowe*	Złącze szeregowe**	Port(y) ethernet	Nośnik ethernet	Złącze(a) ethernet
MESR901	1	DB9 and TB	1	Miedź	RJ 45
MESR901-MC	1	DB9 and TB	1	Światłowód Multi-Mode	SC
MESR901-MT	1	DB9 and TB	1	Światłowód Multi-Mode	ST
MESR901-SC	1	DB9 and TB	1	Światłowód Single-Mode	SC
MESR901-ST	1	DB9 and TB	1	Światłowód Single-Mode	ST
MESR902T	2	TB TB	1	Miedź	RJ 45
MESR902T-MC	2		1	Światłowód Multi-Mode	SC
MESR902T-MT	2	TB	1	Światłowód Multi-Mode	ST
MESR902T-SC	2	TB	1	Światłowód Single-Mode	SC
MESR902T-ST	2	TB	1	Światłowód Single-Mode	ST
MESR921	1	DB9 and TB	2	(2) Miedź	(2) RJ45
MESR921-MC	1	DB9 and TB	2	Światłowód Multi-Mode, Miedź	(1) SC, (1) RJ45
MESR921-MT	1	DB9 and TB	2	Światłowód Multi-Mode, Miedź	(1) ST, (1) RJ45
MESR921-SC	1	DB9 and TB	2	Światłowód Single-Mode, Miedź	(1) SC, (1) RJ45
MESR921-ST	1	DB9 and TB	2	Światłowód Single-Mode, Miedź	(1) ST, (1) RJ45
MESR922T	2	TB	2	(2) Miedź	(2) RJ45
MESR922T-MC	2	TB	2	Światłowód Multi-Mode, Miedź	(1) SC, (1) RJ45
MESR922T-MT	2	TB	2	Światłowód Multi-Mode, Miedź	(1) ST, (1) RJ45
MESR922T-SC	2	TB	2	Światłowód Single-Mode, Miedź	(1) SC, (1) RJ45
MESR922T-ST	2	TB	2	Światłowód Single-Mode, Miedź	(1) ST, (1) RJ45

* Wszystkie porty szeregowe są konfgurowalne programowo na RS-232, RS-485 i RS-422.
**Modele z jednym portem szeregowym oferują DB9 i Listwę Zaciskową do połączenia szeregowego. DB9 jest wykorzystywane dla RS-232, zaś Listwa Zaciskowa dla RS-422/485.
40km, wersje 80km dostępne na żądanie. Odwiedź www.bb-europe.com/VESR

Zastosowania
- Urządzenia przemysłowe (sterowniki programowalne, napędy, sterowanie silników, analizatory procesów)
- Zastosowania serwerowe OPC
- Sterowniki PC (Think and Do, Steeplechase)
- Bramki Modbus Vlinx™ łączą urządzenia w sieciach szeregowych Modbus (RS-232, RS-422 i RS-485) z urządzeniami w sieciach Modbus TCP, umożliwiając płynną integrację wszystkich urządzeń Modbus.
- Dostęp do każdego portu szeregowego przez LAN lub WAN zapewniony jest dla maksymalnie 16 jednoczesnych urządzeńModbus TCP master.
Bramki - Modbus MESR oferują rozbudowaną gamę konfguracji portu Ethernet - od standardowego miedzianego RJ-45 do wszelkich opcji światłowodowych.
Dostępne są wersje z dodatkowym portem Ethernet, który działa jak przełącznik Ethernet, umożliwiając łączność pass-through dla innych urządzeń Ethernet.
Port można wykorzystać do połączenia ze sobą wielu bramek

Problem Modbus 1 Ethernet-master urządzenia szeregowe-Slave Moduły MESR9xx mogą być wykorzystane do integracji urządzeń slave w sieci MODBUS TCP. Umożliwia to urządzeniom TCP master sterowanie szeregowymi urządzeniami slave.

Problem Modbus 2 Urządzenia Szeregowe [&] ethernet - master, urządzenia szeregowe [&] ethernet - Slave Moduły MESR9xx mogą również integrować wiele urządzeń master w sieciach szeregowych i Ethernet.

Problem Modbus 3 Szeregowe urządzenia master z urządzeniami IP Slave Urządzenia szeregowe Master można użyć do sterowania urządzeniami IP Slave

Problem Modbus 4 Dwa urządzenia slave o identycznym ID W tym scenariuszu wymagane są dwa urządzenia Slave z tym samym wbudowanym ID. Można to osiągnąć umieszczając je na różnych portach szeregowych

Problem Modbus 3 Identyczne sieci W tym scenariuszu, identyczne lub zapasowe linie produkcyjne mogą być sterowane przez to samo urządzenie IP Master. Pozwala to zduplikować sieci, które mają być skonfgurowane identycznie, oszczędzając czas poświęcony na tworzenie dokumentacji i utrzymanie.
