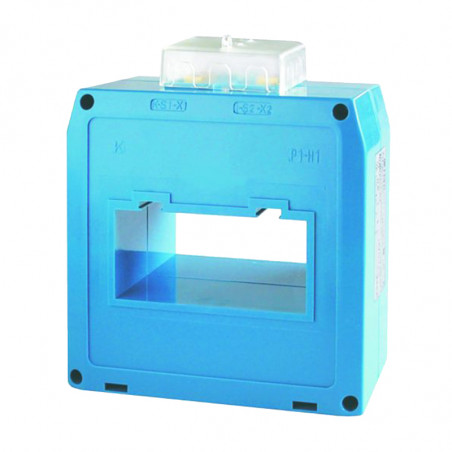

TAT082 Dabartinis transformatorius 82x37mm bėgiui
  • TAT082 Dabartinis transformatorius 82x37mm bėgiui

Nuotraukos yra skirtos tik informaciniams tikslams. Peržiūrėkite produkto specifikaciją

please use latin characters

Gamintojas: FRER

TAT082 Dabartinis transformatorius 82x37mm bėgiui

Technical Data

Thermoplastic material UL94-V0
Operating frequency 50-60Hz
Voltage 0.72kV
Test voltage 3kV * 1’50Hz
Insulation Klasa E
Protection degree IP 20
Continuous overcurrent 1.2In
Rated short-time thermal current (I th) 80 In
Rated dynamic current (I dyn) 2.5 x I th
Safety factor N<5
max. power dissipation (max range value) <17W
Operating temperature -25 +50o C
Storage temperature -40 +80o C
Manufactured according to

IEC/E N 60044-1,
VDE, BS, UTE


SECONDARY 5A

Ratio Burdens
[VA]		 Code
cl. 0.5 cl. 1
400/5 A 6 15

TAT082400X05
500/5 A 10 20

TAT082500X05
600/5 A 15 30

TAT082600X05
800/5 A 20 40

TAT082800X05
1000/5 A 20 40

TAT0821K0X05
1200/5 A 25 50

TAT0821K2X05
1500/5 A 40 80

TAT0821K5X05
2000/5 A 50 100

TAT0822K0X05
2500/5 A 60 120

TAT0822K5X05

SECONDARY 1A

Ratio Burdens
[VA]		 Code
cl. 0.5 cl. 1
400/1 A 6 15

TAT082400X01
500/1 A 10 20

TAT082500X01
600/1 A 15 30

TAT082600X01
800/1 A 20 40

TAT082800X01
1000/1 A 20 40

TAT0821K0X01
1200/1 A 25 50

TAT0821K2X01
1500/1 A 40 80

TAT0821K5X01
2000/1 A 50 100

TAT0822K0X01
2500/1 A 60 120

TAT0822K5X01


Dimensions

Przekładnik prądowy TAT082 na szynę 82x37mm wymiary
