dežutė Combimet 19
  • dežutė Combimet 19

Nuotraukos yra skirtos tik informaciniams tikslams. Peržiūrėkite produkto specifikaciją

please use latin characters

Gamintojas: METCASE

dežutė Combimet 19

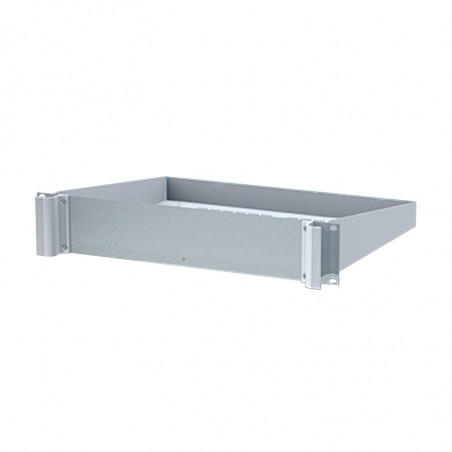

Combimet 19 "- kasetė - Sub Rack 19"
Universal 19 "kasetė, pagaminta iš anoduoto aliuminio. Būstu susideda iš dviejų šoninių plokščių, priekinės ir galinės, viršutinės ir apatinės. Aš pasireiškia dviem skirtingomis versijomis su ir be vėdinimo angų. Apatiniame skydelyje yra reikalingos surinkimo PCB skyles. .

Combimet 19” - uniwersalna kaseta sub rack budwoa
Nustatymas apima pristatymą 1-8:
1) viršutinė korpuso dalis **
2) pagrindas **
3) 19 "priekinis skydelis
4) Galinis skydelis
5) Rankenos
6) M4 x 16 mm varžtai (4 vnt.)
7) M3 x 8 mm varžtai (12 vnt.)
8) M3 x 8 mm varžtai (6 vnt.)
** su ventiliacijos angomis arba be skylių
Standartas. \ T
Matmenys ir piešiniai Kombainai 19
Combimet 19 "
Combimet 19” - uniwersalna kaseta sub rack wymiary
Combimet 19” - uniwersalna kaseta sub rack rysunki
Būstas be ventiliacijos angų
Skaičius H. D. H. D. Spalva. \ T

M 62 19 135

1u (1He) 265 (10.43 ") 40.2 (1.58 ") 253 (9.96 ") RAL 7035.

M 62 19 139

1u (1He) 265 (10.43 ") 40.2 (1.58 ") 253 (9.96 ") RAL 9005.

M 62 19 155

1u (1He) 365 (14.37 ") 40.2 (1.58 ") 353 (13.89 ") RAL 7035.

M 62 19 159

1u (1He) 365 (14.37 ") 40.2 (1.58 ") 353 (13.89 ") RAL 9005.

M 62 19 235

2u (2he)> 265 (10.43 ") 84,6 (3.33 ") 253 (9.96 ") RAL 7035.

M 62 19 239

2u (2he) 265 (10.43 ") 84,6 (3.33 ") 253 (9.96 ") RAL 9005.

M 62 19 255

2u (2he) 365 (14.37 ") 84,6 (3.33 ") 353 (13.89 ") RAL 7035.

M 62 19 259

2u (2he) 365 (14.37 ") 84,6 (3.33 ") 353 (13.89 ") RAL 9005.

M 62 19 335

3u (3he) 265 (10.43 ") 129.1 (5.08 ") 253 (9.96 ") RAL 7035.

M 62 19 339

3u (3he) 265 (10.43 ") 129.1 (5.08 ") 253 (9.96 ") RAL 9005.

M 62 19 355

3u (3he) 365 (14.37 ") 129.1 (5.08 ") 353 (13.89 ") RAL 7035.

M 62 19 359

3u (3he) 365 (14.37 ") 129.1 (5.08 ") 353 (13.89 ") RAL 9005.

Būstas su ventiliacijos angomis

Skaičius H. D. H. D. Spalva. \ T

M 62 19 145

1u (1He) 265 (10.43 ") 40.2 (1.58 ") 253 (9.96 ") RAL 7035.

M 62 19 149

1u (1He) 265 (10.43 ") 40.2 (1.58 ") 253 (9.96 ") RAL 9005.

M 62 19 165

1u (1He) 365 (14.37 ") 40.2 (1.58 ") 353 (13.89 ") RAL 7035.

M 62 19 169

1u (1He) 365 (14.37 ") 40.2 (1.58 ") 353 (13.89 ") RAL 9005.

M 62 19 245

2u (2he) 265 (10.43 ") 84,6 (3.33 ") 253 (9.96 ") RAL 7035.

M 62 19 249

2u (2he) 265 (10.43 ") 84,6 (3.33 ") 253 (9.96 ") RAL 9005.

M 62 19 265

2u (2he) 365 (14.37 ") 84,6 (3.33 ") 353 (13.89 ") RAL 7035.

M 62 19 269

2u (2he) 365 (14.37 ") 84,6 (3.33 ") 353 (13.89 ") RAL 9005.

M 62 19 345

3u (3he) 265 (10.43 ") 129.1 (5.08 ") 253 (9.96 ") RAL 7035.

M 62 19 349

3u (3he) 265 (10.43 ") 129.1 (5.08 ") 253 (9.96 ") RAL 9005.

M 62 19 365

3u (3he) 365 (14.37 ") 129.1 (5.08 ") 353 (13.89 ") RAL 7035.

M 62 19 369

3u (3he) 365 (14.37 ") 129.1 (5.08 ") 353 (13.89 ") RAL 9005.
Combimet 19” - uniwersalna kaseta sub rack obudowa z otworem wentylacyjnym Combimet 19” - uniwersalna kaseta sub rack obudowa Combimet 19” - uniwersalna kaseta sub rack otwór wentylacyjny


Montavimo plokštelė su priedais
Skaičius Straipsnis Versija (d)

M 62 00 265

1, 2 x9, 3 x18 265 mm

M 62 00 365

1, 2 x9, 3 x18 365 mm
Combimet 19” - uniwersalna kaseta sub rack płyta montażowa

PCB montavimo elementai

Skaičius Straipsnis
M 56 00 001 1 + 2 x10
Combimet 19” - uniwersalna kaseta sub rack montaż płyta PCB
