Gamintojas: Quintex

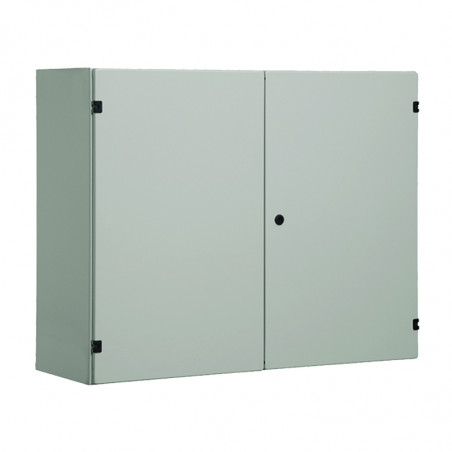

EX_P spintos

Główne zalety:
- prosty w użyciu,
- możliwość montażu elementów nie EX - owych,
- płyta montażowa z elementami oraz okablowanie może być
zamontowana przez klienta.

Ogólne parametry:
- certyfikat: II 2 GD IIC T4, EPS 10 ATEX 1289X,
- stopień ochrony: IP 65,
- temperatura pracy: -20°C do +60°C,
- uszczelka poliuretanowa PU (inna na zapytanie),
- płyta montażowa,
- zawiasy drzwi lewa/prawa strona,
- inne wymiary na zapytanie.

Opis:

Standardowa seria obudów EPG pod system EXp jest idealnym rozwiązaniem dla użytkownika, który potrzebuje szybko takiego produktu. System ten umożliwia w łatwy sposób zamontowanie elementów iskrzących w strefie zagrożenia wybuchem 1 lub 2. Obudowa jest certyfikowana natychmiast po instalacji. Po podłączeniu zasilania i uzyskania niezbędnego ciśnienia system zaczyna działać automatycznie. Jednostka QUINTEX QUINGUARD ® działa bez potrzeby wstępnego wietrzenie. Wzrost ciśnienia zachodzi w strefie bez mieszaniny palnej. Opcjonalnie dostępna jest wersja
z detektorem gazu stacjonarnym zabudowanym w obudowie. Brak potrzeby przedmuchiwania systemu po zamknięciu, powoduję, że system ten działa szybko i jest bardzo ekonomiczny. Dzięki przełącznikowi ciśnienia wartość ciśnienia wewnątrz obudowy utrzymywana jest na poziomie 6 mbarów powyżej ciśnienia na zewnątrz obudowy.

Szafy systemu EXp serii EPG do szybkiej dostawy
Wymiar
(szer.wys.gł)		 Dopuszczalna
moc strat		 Stal nierdzewna
V2A, 1.4301 304L		 Stal
walcowana malowana
300x400x150 64 W

EPGV-S01

EPG-S01
400x400x200 92 W

EPGV-S02

EPG-S02
400x600x200 125 W

EPGV-S03

EPG-S03
600x600x200 168 W

EPGV-S04

EPG-S04
600x600x350 227 W

EPGV-S05

EPG-S05
600x800x300 257 W

EPGV-S06

EPG-S06
600x800x400 302 W

EPGV-S07

EPG-S07
800x1000x400 435 W

EPGV-S08

EPG-S08
800x1200x300 436 W

EPGV-S09

EPG-S09
800x1500x300 494 W

EPGV-S10

EPG-S10
800x1500x400 557 W

EPGV-S11

EPG-S11
800x1800x400 648 W

EPGV-S12

EPG-S12
1000x1200x400 835 W

EPGV-S13

EPG-S13
1200x2000x400 962 W

EPGV-S14

EPG-S14
1200x2000x500 1051 W

EPGV-S15

EPG-S15

* inne wymiary na zapytanie
SYSTEM CIŚNIENIOWY EXP QUINGUARD® wymiar


Elementy składowe systemu QUINGUARD®

Kontroler

Moduł wej/wyj
kontroler - elementy składowe systemu QUINGUARD ® moduł wejściowo wyjściowy - - elementy składowe systemu QUINGUARD ®

Styczniki

Moduł zaworów
stycznik - - elementy składowe systemu QUINGUARD ® moduł zaworów - - elementy składowe systemu QUINGUARD ®
Przykład
przykład - elementy składowe systemu QUINGUARD ®
