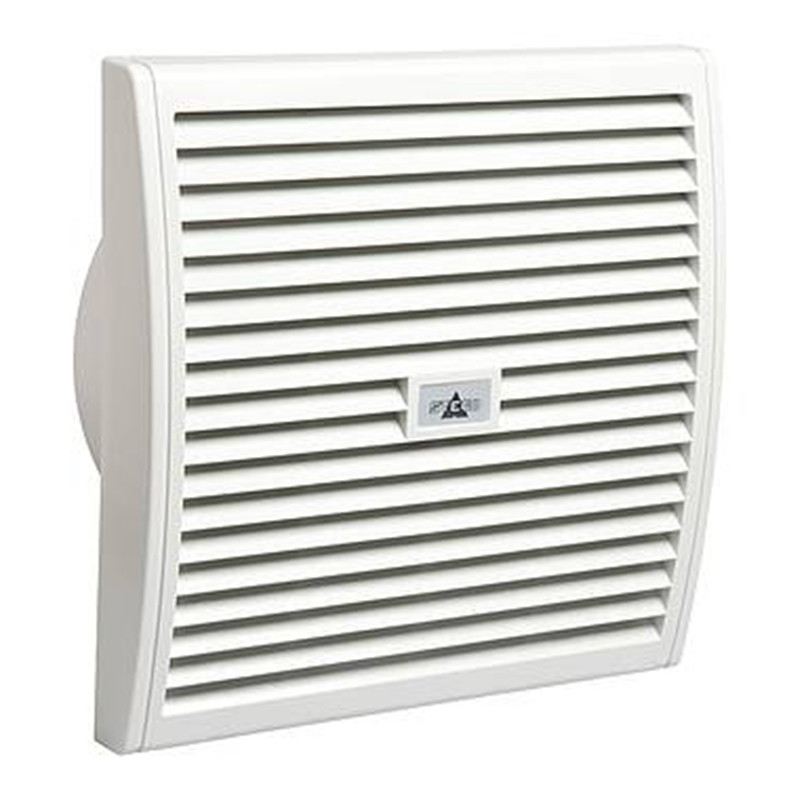

Ventiliatorius su filtru FF 018 serijos 300 m3/h
  • Ventiliatorius su filtru FF 018 serijos 300 m3/h

Nuotraukos yra skirtos tik informaciniams tikslams. Peržiūrėkite produkto specifikaciją

please use latin characters

Gamintojas: STEGO

Ventiliatorius su filtru FF 018 serijos 300 m3/h

- Cichy
- Płaski
- Wysoka przepustowość
- Równomierny obieg powietrza
- Duże bezpieczeństwo pracy
- Odporny na warunki atmosferyczne i promieniowanie UV

 Wentylatory z fltrem tego typu stosowane są do chłodzenia szaf rozdzielczych. Przez doprowadza- nie z zewnątrz zimnego i odprowadzanie na zewnątrz ciepłego powietrza obniża się temperaturę wnętrza szafy rozdzielczej. Wytworzony w ten sposób strumień powietrza zapobiega powstawaniu ognisk podwyższonej temperatury i chroni w ten sposób przed przegrzaniem podzespoły elektrycz- ne i elektroniczne. Posiadając cztery wiatraki, wentylator ten zapewnia szczególnie intensywna i równomierna cyrkulacje powietrza i oferuje wysoka niezawodność. Tworzywo obudowy odporne na udary charakteryzuje się wysoką odpornością na warunki atmosferyczne i promieniowanie UV.
Dane techniczne
Wentylator osiowy ułożyskowany
Żywotność min. 50.000 h przy 25 °C (wilg. wzgl. 65 %) Ramka aluminiowa, wirnik z tworzywa sztucznego
Zaciski
Zaciski listwa 3-biegunowa 2,5 mm2
Obudowa (wentylator/filtr wyjsciowy)
Tworzywo sztuczne UL94 V-0, jasnoszare
Pokrywa (wentylator/filtr wyjściowy)
Tworzywo sztuczne UL94 V-0, jasnoszare; odporne na warunki atomosferyczne i prom. UV zgodnie z UL746C (f1)
Ramka nośna
Z dwustronna, przemysłowa, taśma, klejąca do zamocowania na ścianie zewnętrznej szafy rozdzielczej W szczególnych warunkach może być konieczne zamocowanie wentylatora śrubami (patrz plan otworów). W d ostawi e z a w arty jest szablon d o wykonania wykroju.
Wkład filtru
G4 według DIN EN 779, p r z e ciętny sto pień oczyszczania 94%
Materiał filtrujący
Włókno sztuczne o budowie progresywnej, odporne na temperaturę do 100 °C, samogasnące klasy F1. Odporne na wilgoć do 100 % wilg. wzgl. Do wielokrotneg o zastosowania -czyszczenie przez płukanie, natrysk i trzepanie.
Temperatura pracy i składowania
-45 do +70 °C
Rodzaj i klasa ochrony
IP54* / I (z przewodem ochronnym)
Wentylator z filtrem
WENTYLATOR Z FILTREM SERIA FF 018 300m3/h
4 Wentylatory osiowe
4 wentylatory osiowe Z FILTREM SERIA FF 018 300m3/h
Widok z tyłu Filtr wyjściowy
WENTYLATOR Z FILTREM SERIA FF 018 300m3/h rozmieszczenie otworów ramki nośnej
Rozmieszczenie otworów ramki nośnej

Wentylator z filtrem FF018


Nr art. Napięcie
pracy		 Ilość powietrza
chłódzonego. Nadmuch
swobodny		 Ilość powietrza chłodzonego z filtrem
wyjściowym		 Prąd znamionowy Pobór mocy Poziom hałasu (zgodnie z DIN EN ISO 4871) Głębokość Wykrój montażowy Ciężar (ok.) Aprobacje

01803.0-00

 AC 230 V
50 Hz		 300 m3/h 230 m3/h 400 mA 60 W 53 dB (A) 65 mm 250x250 mm+ 0,4 3,3 kg UL File Mo. E234324

01803.0-01

 AC 120 V,
60 Hz		 345 m3/h 264 m7h 700 mA 60 W 53 dB (A) 65 mm 250x250 mm + 0,4 3,3 kg UL File No. E234324

Filtr wyjściowy Seria EF118


Nr art. Głębokość Wykrój montażowy Ciężar (ok.) Wkład filtru Rodzaj ochrony

11803.0-00

 22 mm 250x250 mm+ 0,4 1.0 kg G4 wedtug DIN EN 779, przecietny stopieri oczyszczania 94 % IP54**

**Przy stosowaniu wkładów drobnoziarnistych F5 wzrasta rodzaj ochrony do IP55, ale maleje przepływ powietrza chłodzonego

Wkłady zapasowe FM086 /FFM086


Wkład filtru 247 x247 mm
G4 (1 opakowanie = 3 sztuki) Nr art. 08608.0-00
F5 (1 opakowanie = 3 sztuki) Nr.art. 08609.0-00
