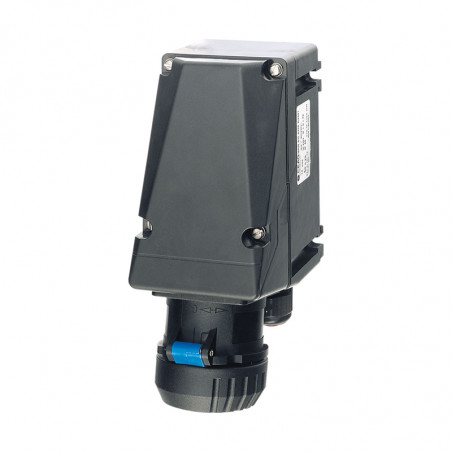

Jungtys 3/4 / 5-polių iki 16 a
  • Jungtys 3/4 / 5-polių iki 16 a
  • Jungtys 3/4 / 5-polių iki 16 a
  • Jungtys 3/4 / 5-polių iki 16 a
  • Jungtys 3/4 / 5-polių iki 16 a

Nuotraukos yra skirtos tik informaciniams tikslams. Peržiūrėkite produkto specifikaciją

please use latin characters

Gamintojas: Eaton / CEAG

Jungtys 3/4 / 5-polių iki 16 a

Złącza 3/4/5-biegunowe do 16 A

16 A 3/4/5-biegunowe do 690 V

Dane techniczne
Wykonanie: wtyki i gniazda wg IEC 60309-1/2 16 A
Certyfikat badania: PTB 99 ATEX 1040 U (gniazdo kołnierzowe),
WE PTB 99 ATEX 1039 (gniazdo naścienne, wtyk i gniazdo przenośne)
Certyfikat zgodności: IECEx IECEx BKI 04.0002
Oznakowanie: wg IECEx Ex ed [ia] IIC T6/T5, wg 94/9/WE (ATEX) (Ex) II 2G Ex ed IIC T6 / (Ex) II 2D Ex tD A21 IP66 T80 °C
Dopuszczalna temperatura otoczenia: -20°C do +40°C 1)
Natężenie prądu znamionowego: 16 A
Częstotliwość: do 400 Hz
Znamionowa zdolność łączeniowa: wg normy EN 60947-3 Ue 690 V / Ie 16 A
Bezpieczniki zwarciowe: bez zabezpieczenia termicznego: 16 A z zabezpieczeniem termicznym: 35 A gL (prąd znamionowy 16 A)
Klasa ochronności: I
Stopień ochrony: wysoki (wg EN 60529 IP66)


Gniazdo naścienne

  • Dławnice 1 x M25 Ø 8 – 17 mm, 1 x M25 zaślepka wkręcana Ex z tworzywa sztucznego
    lub 2 x M20 gwint metalowy z zaślepką wkręcaną
    Ex z tworzywa sztucznego
  • Zaciski przyłączeniowe 2 x 1-4 mm2
  • Materiał obudowy Poliester wzmocniony włóknem szklanym


Wtyk

  • Dławnice Ø 8 – 19 mm (3-biegunowe) /
    Ø 8 – 21 mm (4-biegunowe) / 12 – 21 mm (5-biegunowe)
  • Zaciski przyłączeniowe 1 x 1,0 – 2,5 mm2
  • Materiał obudowy poliamid


Gniazdo przenośne

  • Dławnice Ø 8 – 19 mm (3-biegunowe) / Ø 8 – 21 mm (4-biegunowe) /
    12 – 21 mm (5-biegunowe)
  • Zaciski przyłączeniowe 2 x 1-4 mm2
  • Materiał obudowy poliamid


Gniazdo kołnierzowe

  • Zaciski przyłączeniowe 2 x 1-4 mm2
  • Materiał obudowy poliamid
Wersje dla innych napięć dostępne na życzenie.
KU = 1 x dławnica z tworzywa sztucznego M25 dla Ø 8-17 mm, 1 x M25 zaślepka wkręcana Ex z tworzywa sztucznego
KH = 2 x dławnice z tworzywa sztucznego M25 dla Ø 8 -17 mm, styk pomocniczy, 1 NO
ME = 2 x M20 gwint metalowy z zaślepką wkręcaną Ex z tworzywa sztucznego
GE = 2 x gwint z tworzywa sztucznego M20 bez dławnic/zaślepek
GM = 2 x gwint metalowy M20 bez dławnic/zaślepek

1) rozszerzony zakres temperatur na żądanie


Wymiary




Szczegóły zamówienia

Ilość
bolców
prąd		 Napięcie h Typ Styk pomocniczy Wpusty kablowe Waga (około) Nr produktu
3/16 A 110-130 V

4		 Gniazdo naścienne - M25 KU 1,2 kg GHG 511 4306 R0001
Gniazdo naścienne - M20 GE 1,2 kg GHG 511 4306 R0002
Gniazdo naścienne - M20 ME 1,3 kg GHG 511 4306 R3001
Gniazdo naścienne - M20 GM 1,3 kg GHG 511 4306 R3003
Gniazdo kołnierzowe - - 0,4 kg GHG 511 8306 R0001
Gniazdo przenośne - - 0,7 kg GHG 511 3306 R0001
Wtyk - - 0,35 kg GHG 511 7306 R0001
3/16 A 200-250 V

6		 Gniazdo naścienne - KU 1,2 kg GHG 511 4306 R0001
Gniazdo naścienne - GE 1,2 kg GHG 511 4306 R0002
Gniazdo naścienne - ME 1,3 kg GHG 511 4306 R3001
Gniazdo naścienne - GM 1,3 kg GHG 511 4306 R3003
Gniazdo kołnierzowe - - 0,4 kg GHG 511 8306 R0001
Gniazdo przenośne - - 0,7 kg GHG 511 3306 R0001
Wtyk - - 0,38 kg GHG 511 7306 R0001
4/16 A 200-250 V

9		 Gniazdo naścienne - KU 1,4 kg GHG 511 4409 R0001
Gniazdo naścienne - ME 1,5 kg GHG 511 4409 R3001
Gniazdo naścienne - GM 1,6 kg GHG 511 4409 R3003
Gniazdo kołnierzowe - - 1,0 kg GHG 511 8409 R0001
Gniazdo przenośne - - 0,9 kg GHG 511 3409 R0001
Wtyk - - 0,38 kg GHG 511 7409 R0001
4/16 A 380-415 V

6		 Gniazdo naścienne - KU 1,4 kg GHG 511 4406 R0001
Gniazdo naścienne - ME 1,5 kg GHG 511 4406 R3001
Gniazdo naścienne - GM 1,6 kg GHG 511 4406 R3003
Gniazdo naścienne TAK KH 1,4 kg GHG 511 4406 R0501
Gniazdo kołnierzowe - - 1,0 kg GHG 511 8406 R0001
Gniazdo przenośne - - 0,9 kg GHG 511 3406 R0001
Wtyk - - 0,38 kg GHG 511 7406 R0001
4/16 A 480-500 V

7		 Gniazdo naścienne - KU 1,4 kg GHG 511 4407 R0001
Gniazdo naścienne - ME 1,5 kg GHG 511 4407 R3001
Gniazdo naścienne TAK KH 1,4 kg GHG 511 4407 R0501
Gniazdo kołnierzowe - - 1,0 kg GHG 511 8407 R0001
Gniazdo przenośne - - 0,9 kg GHG 511 3407 R0001
Wtyk - - 0,38 kg GHG 511 7407 R0001
4/16 A 600-690 V

5		 Gniazdo naścienne - KU 1,4 kg GHG 511 4405 R0001
Gniazdo naścienne - ME 1,5 kg GHG 511 4405 R3001
Gniazdo naścienne TAK KH 1,4 kg GHG 511 4405 R3001
Gniazdo kołnierzowe - - 1,0 kg GHG 511 8405 R0001
Gniazdo przenośne - - 0,9 kg GHG 511 3405 R0001
Wtyk - - 0,38 kg GHG 511 7405 R0001
5/16 A 200-250 V
380-415 V

6		 Gniazdo naścienne - KU 1,4 kg GHG 511 4506 R0001
Gniazdo naścienne - ME 1,5 kg GHG 511 4506 R3001
Gniazdo naścienne - KH 1,4 kg GHG 511 4506 R0501
Gniazdo naścienne TAK GM 1,6 kg GHG 511 4506 R3003
Gniazdo kołnierzowe - - 1,0 kg GHG 511 8506 R0001
Gniazdo przenośne - - 0,95 kg GHG 511 3506 R0001
Wtyk - - 0,42 kg GHG 511 7506 R0001
