Gamintojas: Asiantool

Vienetų jungtys

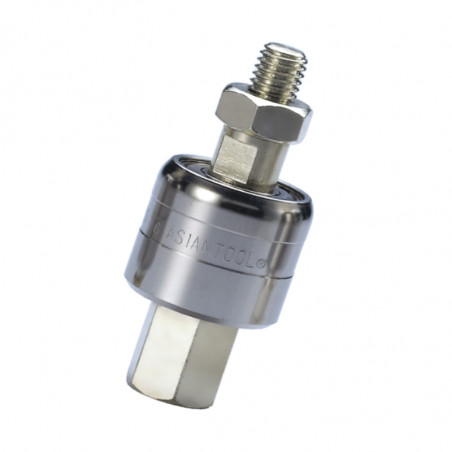

Electrical rotating connector single conductor

Złącza obrotowe jednostykowe

Usage

  • rotary tables,
  • vision systems, industrial cameras
  • packing machine
  • rollers
  • signal boards
  • fans
  • corn silos
  • rolling mill
  • turbines
  • lacquer devices
  • rotary stations
  • cable winder
  • printing machines
  • robots
  • rotary lamps
  • medical equipment
  • others

Advantages

  • Low signal disturbance
  • Very low costs
  • Very low resistance (<1mΩ)
  • Wire range of application in power supply and control signal carrying.

Specyfication

Model Contact quantity Current
[A]
Voltage
AC/DC
[V]
Frequency
Mask.[Mhz]
Max turns/min. Operation temperature
Maks/Min
[oC]
Rotary torque
[gm-cm]
Resistance

A1M

1 10   200 3600 60/-30 35

A1MT

1 10   200 3600 60/-30 35

A1M2

1 20   200 2000 60/-30 50

A1M5

1 50   200 1800 60/-30 70

A1M12

1 120   200 1500 60/-30/ 150

A1HH

1 250   200 1200 60/-30 250

A1H25S

1 250   200 1200 60/-30 250

A1H25PS

1 250   200 1200 60/-30 250

A1H35S

1 350   200 800 60/-30 300

A1H50S

1 500   200 300 60/-30 700

A1H50PS

1 500   200 300 60/-30 700

A1H65S

1 650   200 200 60/-30 1000

A1H65PS

1 650   200 200 60/-30 1000

A1H90PS

1 900   200 200 60/-30 1000

A1H150PS

1 1500   200 100 60/-30 2000

A1H300PS

1 3000   200 60 60/-30 3000


Models, dimensions, accessories.


A1M 1 contact 10A

Złącza obrotowe jednostykowe A1M

Assembly Złącza obrotowe jednostykowe A1M montaż

A1MT 1 contact 10A

Złącza obrotowe jednostykowe A1MT

Assembly Złącza obrotowe jednostykowe A1MT - montaż


A1M2 1 contact 20A

Złącza obrotowe jednostykowe A1M2

Assembly Złącza obrotowe jednostykowe A1M2


A1M5 1 contact 50A

Złącza obrotowe jednostykowe A1M5

A1M12 1 contact 120A

Złącza obrotowe jednostykowe A1M12

A1HH 1 contact 250A

Złącza obrotowe jednostykowe A1HH

A1H25S 1 contact 250A

Złącza obrotowe jednostykowe A1H25S

A1H25PS 1 contact 250A

Złącza obrotowe jednostykowe A1H25PS

A1H35S 1 contact 350A

Złącza obrotowe jednostykowe A1H35S

A1H50S 1 contact 500A

Złącza obrotowe jednostykowe A1H50S

A1H50PS 1 contact 500A

Złącza obrotowe jednostykowe A1H50PS

A1H65S 1 contact 650A

Złącza obrotowe jednostykowe A1H65S

A1H65PS 1 contact 650 A

Złącza obrotowe jednostykowe A1H65PS

A1H90PS 1 contact 900A

Złącza obrotowe jednostykowe A1H90PS

A1H150PS 1 contact 1500A

Złącza obrotowe jednostykowe A1H150PS

A1H300PS 1 contact 3000A

Złącza obrotowe jednostykowe A1H300PS
Assembly Złącza obrotowe jednostykowe montaż
