Daugiafunkciniai rotaciniai jungtys
  • Daugiafunkciniai rotaciniai jungtys

Nuotraukos yra skirtos tik informaciniams tikslams. Peržiūrėkite produkto specifikaciją

please use latin characters

Gamintojas: Asiantool

Daugiafunkciniai rotaciniai jungtys

Electrical rotating connector multi conductors

Złącza obrotowe wielostykowe

Usage

  • rotary tables,
  • vision systems, industrial cameras
  • packing machine
  • rollers
  • signal boards
  • fans
  • corn silos
  • rolling mill
  • turbines
  • lacquer devices
  • rotary stations
  • cable winder
  • printing machines
  • robots
  • rotary lamps
  • medical equipment
  • others

Advantages

  • Low signal disturbance
  • Very low costs
  • Very low resistance (<1mΩ)
  • Wire range of application in power supply and control signal carrying.

Specyfication

Model Contact quantity Current
[A]		 Voltage
AC/DC
[V]		 Frequency
Mask.[Mhz]		 Max turns/min. Operation temperature
Maks/Min
[oC]		 Rotary torque
[gm-cm]		 Resistance

A2S

 2 4 250 200 2000 60/-30 75 >25MΩ

A3S

 3 4 250 200 1800 60/-30 100 >25MΩ

A2H

 2 30 250 200 1800 60/-30 200 >25MΩ

A3M

 3 30/4 250 200 1800 60/-30 200 >25MΩ

A3H

 3 30 250 200 1200 60/-30 400 >25MΩ

A4H

 4 30/4 250 200 1200 60/-30 400 >25MΩ

A6H

 6 30/4 250 100 300 60/-30 700 >25MΩ

A8H

 8 30/4 250 100 200 60/-30 1000 >25MΩ

A1030

 10 30/4 250 100 100 60/-30 1500 >25MΩ

A1230

 12 30/4 250 100 60 60/-30 2000 >25MΩ

A1430

 14 30/4 250 100 40 60/-30 3000 >25MΩ

A2HV

 2 30 500 200 400 60/-30 400 > 50MΩ

A3HV

 3 30 500 200 300 60/-30 700 > 50MΩ

A4HV

 4 30 500 200 200 60/-30 1000 > 50MΩ

A5HV

 5 30 500 200 100 60/-30 1500 > 50MΩ

A6HV

 6 30 500 200 60 60/-30 2000 > 50MΩ

A7HV

 7 30 500 200 40 60/-30 3000 > 50MΩ

A2V2S

 2 4 250 200 300 60/-30 700 > 25MΩ
2 30 500 200 > 50MΩ

A3V4S

 2 4 250 200 100 60/-30 1500 > 25MΩ
2 30 250 200 > 25MΩ
2 30 500 200 > 50MΩ


Models, dimensions, accessories.

A2S 2 contact 4A / AC250V

Złącza obrotowe wielostykowe A2S

A3S 3 contact 4A / AC250V

Złącza obrotowe wielostykowe A3S

A2H 2 contact 30A / AC250V

Złącza obrotowe wielostykowe A2H

A3M 1 styk 30A i 2 contact 4A / AC250V

Złącza obrotowe wielostykowe A3M

A3H 3 contact 30A /AC250V

Złącza obrotowe wielostykowe A3H

A4H 2 contact 30A i 2 contact 4A /AC250V

Złącza obrotowe wielostykowe A4H

A6H 4 contact 30A i 2 contact 4A /AC250V

Złącza obrotowe wielostykowe A6H

A8H 6 contact 30A i 2 contact 4A /AC250V

Złącza obrotowe wielostykowe A8H

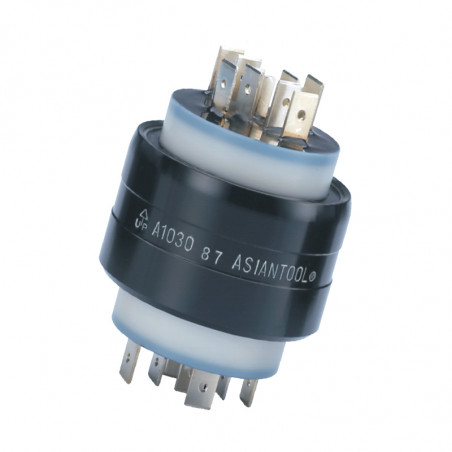

A1030 8 contact 30A i 2 contact 4A /AC250V

Złącza obrotowe wielostykowe A1030

A1230 10 contact 30A i 2 contact 4A /AC250V

Złącza obrotowe wielostykowe A1230

A1430 12 contact 30A i 2 contact 4A /AC250V

Złącza obrotowe wielostykowe A1430

A2HV 2 contact 30A /AC500V

Złącza obrotowe wielostykowe A2HV

A3HV 3 contact 30A /AC500V

Złącza obrotowe wielostykowe A3HV

A4HV 4 contact 30A /AC500V

Złącza obrotowe wielostykowe A4HV

A5HV 5 contact 30A/AC500V

Złącza obrotowe wielostykowe A5HV

A6HV 6 contact 30A /AC500V

Złącza obrotowe wielostykowe A6HV

A7HV 7 contact 30A /AC500V

Złącza obrotowe wielostykowe A7HV

A2V2S 2 contact 4A/AC250V i2 contact 30A/AC500V

Złącza obrotowe wielostykowe A2V2S

A3V4S 2 contact 4A/AC250V i 2 contact 30A/AC250 i 2 contact 30A/AC500V

Złącza obrotowe wielostykowe A3V4S
mažiau
