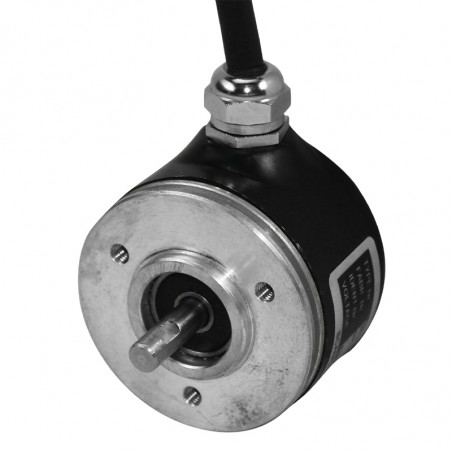

Inkrementalny enkoder z wałkiem serii SCA50

Enkoder serii SCA50 przeznaczony jest do pomiaru przemieszczeń kątowych, a więc zarówno do pomiaru kąta obrotu jak i prędkości obrotowej.


Przetwornik pozwala na określenie pozycji względnej przez zliczanie impulsów. Przy tym kierunek ruchu może być rozpoznawany dzięki przesunięciu fazowemu kanałów A i B, tak, że elektronika współpracująca musi dodawać lub odejmować przychodzące impulsy. Kanał zerowy C (indeks) oznacza przy każdym obrocie przetwornika pozycję absolutną, która może służyć do wyznaczania pozycji zerowej układu pomiarowego. Rozdzielczość przetwornika określana jest w działkach odpowiadających liczbie kresek na tarczy podziałowej przetwornika przypadającej na jeden pełny obrót. Przetwornik wykonany jest w technologii SMD gwarantującą doskonałą trwałość i niezawodność urządzenia. Stopień szczelności obudowy ochronnej IP 65 (opcjonalnie IP 67) pozwala na zastosowanie przetwornika w trudnych warunkach pracy. Enkoder może być z łatwością podłączony do systemu automatyki przemysłowej PLC. Gwarantuje to mały pobór mocy i szeroki zakres zasilania przetwornika od 4,5 do 30 VDC.



Parametry elektryczne

Sygnał wyjściowy: inkrementalny (kanały A i B)
Sygnał określający pozycję zerową: kanał Z
Typ wyjścia: z obciążeniem aktywnym typu 'totempole'
Zasilanie: 4,5...30VDC (zabezpieczenie przed odwrotnym podłączeniem)
Pobór prądu bez obciążenia: max 45 mA
Maks. prąd obciążenia na kanał: 30 mA (zabezpieczenie przed zwarciem)
Napięcie wyjściowe odpowiadające sygnałowi '0': maks. 500mV przy prądzie 1 = 10 mA
Napięcie wyjściowe odpowiadające sygnałowi '1': min 600mV przy prądzie 1 = 10 mA
max 1,3V przy prądzie 1 = 25 mA
Maks. częstotliwość: 300 kHz
Temperatura pracy: 40...85°C
Sygnał wyjściowy: standardowy
odwrócony
różnicowy (kompatybilny z RS422A)


Parametry mechaniczne

Waga: 130g
Materiał: obudowa: aluminium
wałek: stal nierdzewna
łożyska: smarowane kulkowe
Średnica wałka: Ø6mm,Ø8mm, Ø10m m, Ø1/4", Ø3/8"
Dopuszczalne obciążenie osiowe: 20N
Dopuszczalne obciążenie promieniowe: 20N
Maks. prędkość: 12000 obr./min.
Stopień ochrony: IP 65 (opcja IP67)


INKREMENTALNY ENKODER Z WAŁKIEM SERII SCA50 obwód wejściowy INKREMENTALNY ENKODER Z WAŁKIEM SERII SCA50 wymiary
