Przetwornik obrotowo-impulsowy, wykorzystujący binarny kod Greya lub kod BCD, dający dokładny sygnał pozycjonujący

Cechy

  • Trwała, olejoszczelna, metalowa obudowa do zastosowań w warunkach przemysłowych.
  • 10 mm średnica osi wytrzymuje duże obciążenia osiowe i kątowe.
  • Model z kodem BCD posiada możliwość bezpośredniego połączenia z pozycjonerem H8PR, a z kodem Greya z pozycjonerem H8PS.
  • Częstotliwość odpowiedzi - do 10 kHz


Specyfikacja

Połączenie Rozdzielczość Typ wyjścia Napięcie zasilania Typ
Przyłącze do pozycjonera 256 8-bitowe, kod Grey’a 12-24VDC E6F-AG5C-C
360 10-bitowe, kod BCD 5-12VDC E6F-AB3C-C


Dane techniczne

Typ E6F-AG5C E6F-AB3C-C
Pobór prądu 70 mA max. 100 mA max.
Max. częstotliwość 5 kHz 10 kHz
Czas odpowiedzi 1 µs max.
Moment startowy 10Og-cm max.
Moment bezwładności 15g-cm2 max.
Obciążenie osi kątowe 10 kg
osiowe 3 kg
Prędkość obrotowa 1.000 obr/min. 5.000 obr/min.
Dopuszczalna temperatura otoczenia -10...55°C -10...70°C
Wibracje Wytrzym. mech.: 10 do 55 Hz 1,5mm podwójnej amplitudy w 3 kierunkach przez 2 godz.
Wstrząsy Wytrzym. mech.: 100 G 3 razy w 3 kierunkach
Waga ok 200 g


Połączenia

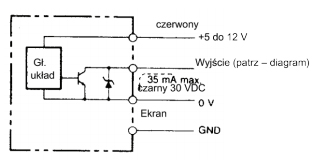

PRZETWORNIK OBROTOWO-IMPULSOWY, połączenie



Typ wyjścia (kod BCD)


PRZETWORNIK OBROTOWO-IMPULSOWY, charakterystyka


Obrót osi: CW (zgodnie z kier. ruchu zegara, patrząc od strony osi).



Wyjście Oznaczenia na wtyku
20 1
21 2
22 3
23 4
20x 10 5
21x 10 6
22 x 10 7
23 x 10 8
20 x 100 9
21 xl00 10
GND 11
5 do 12 V 12
0 V (wspólne) 13


Sprzęgło E69-C10B (wyposażenie dodatkowe)


PRZETWORNIK OBROTOWO-IMPULSOWY, sprzęgło E69-C10B


Uwaga: wykonanie z żywicy poliacetylenowej z włóknem szklanym.
