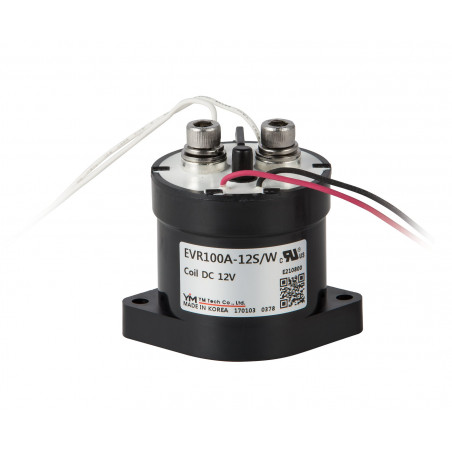

Przekaźnik DC EVR100

  • EVR100

Aplikacje

  • Przekaźnik wstępnego ładowania,
  • Pojazd elektryczny,
  • Ładowarki,
  • Fotowoltaika,
  • etc.

Wartości znamionowe cewki magnetycznej

Napięcie nominalne (v)Prąd znamionowy (mA)Rezystancja cewki (Ω)Napięcie wzbudzenia (V)Maks.Napięcie odpadowe (V)MinMaks. napięcie (V)Maks.Moc cewki (W) rozpraszanie
DC 220 27 8,600 75% 10% 130% 5.6 ~ 5.9
110 52 2,100
72 83 870
60 95 630
48 117 410
36 156 230
24 245 110
12 480 25
6 952 6.3

Oceny kontaktów

TypObciążenie rezystancyjne 1 bieguna (L/R≤1㎳)
Maks. Prąd ciągły (przewód o średnicy 50㎟) 150A
Maks. prąd przełączania 125A
Maks. zdolność przełączania 1200VDC 20A
Napięcia przełączania znamionowego styku 12~1200VDC
Maks. prąd odcięcia 300VDC 1000A 3 Ops
Spadek napięcia na stykach na 100A 30mV Max.
Min. dopuszczalne obciążenie 12V DC 0.5A
Opis S.P On/Off (a)
Układ styków, styki pomocnicze 1Form A (SPST-NO.)
Ogólny Aux. Prąd kontaktowy, maks. 2A 30VDC / 3A 125VAC
Ogólny Aux. Prąd kontaktowy, min. 100mA 8VDC
Aux stop złota. Kontakty Max. 0.1A 30VDC / 0.1A 30VAC
Aux stop złota. Kontakty min. 1mA 5VDC / 1mA 5VAC

Charakterystyka

Początkowa rezystancja izolacjiMin. 100㏁ 500V DC
Oczekiwane życie Mechaniczny (Min.) 2×106
Elektryczny (L/R≤1㎳) 450V DC 10A 1×104
250V DC 15A 2×105
Początkowe napięcie przebicia Między otwartymi kontaktami 3500V AC 60 Sec. 10mA
Między stykami a cewką 3500V AC 60 Sec. 10mA
Czas pracy (przy 20 ℃) Max. 20㎳
Czas zwolnienia (przy 20 ℃) Max. 5㎳
Odporność na wstrząsy Funkcjonalny Min 147 ㎨ {15G}
Destrukcyjny Min 490 ㎨ {50G}
Odporność na wibracje Funkcjonalny 100 ㎨ {10G} 10 to 500㎐
Destrukcyjny 100 ㎨ {10G} 10 to 500㎐
Warunki operacji transport i przechowywanie Temperatura otoczenia -40℃ to +85℃
Wilgotność 5 to 85% R.H.
Waga jednostkowa 300g
