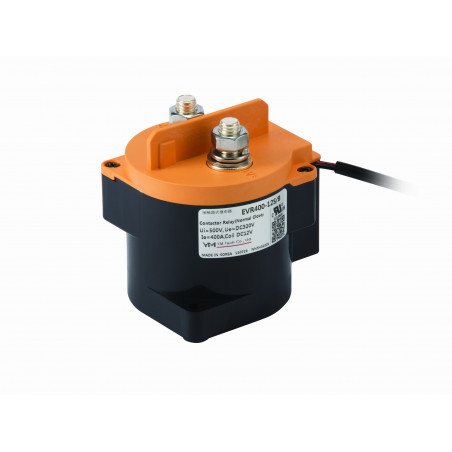

Przekaźnik DC EVR400SB
  • Przekaźnik DC EVR400SB

Zdjęcia mają charakter wyłącznie informacyjny. Zobacz specyfikację produktu

proszę używać znaków łacińskich

Producent: YM Tech

Przekaźnik DC EVR400SB

  • EVR400SB

Aplikacje

  • Pojazd elektryczny,
  • Ładowarki,
  • Systemy magazynowania energii,
  • Fotowoltaika,
  • Pojazdy specjalne,
  • Pojazd z ogniwami paliwowymi,
  • etc.

Wartości znamionowe cewki magnetycznej

Napięcie nominalne (V)Prąd rozruchowy cewki 100ms (maks.)Prąd cewki trzymającej (mA)Napięcie wzbudzenia (V)Maks. (Kontakt Zamknięcie → Otwarcie)Napięcie odpadowe (V)Min. (Kontakt Otwarcie → Zamknięcie)Napięcie trzymania (V)Min. (Kontakt: Otwarcie)Maks. napięcie (V)Maks.
A 36 3.8A 0.09A 9VDC 6VDC 7.5VDC 36VDC
24 0.13A
12 0.27A
12 3.8A 0.3A 9VDC 6VDC 7.5VDC 18VDC
24 2.7A 0.3A 18VDC 12VDC 13.5VDC 32VDC

Oceny kontaktów

TypObciążenie rezystancyjne 1 bieguna (L/R≤1㎳)
Maks. Prąd ciągły (rozmiar przewodu 150㎟×2) 500A
Maks. prąd przełączania 1200V DC 80A Certyfikat UL
1000V DC 90A
1200V DC 80A
1000V DC 100A
Napięcia przełączania znamionowego styku 12~1500VDC
Spadek napięcia na stykach na 100A 30mV Max
Min. dopuszczalne obciążenie 12VDC 0.5A
Opis S.P On/Off (b)
Kontakt Uzgodnienie 1Form B (SPST-NC.)

Charakterystyka

Oczekiwane życieMechaniczny (Min.)2×106
Elektryczny (L/R≤1㎳) 450V DC 400A 3×103
250V DC 400A 1×105
1000V DC 100A 1×104
Początkowa rezystancja izolacji Min. 100㏁ 500V DC
Początkowe napięcie przebicia Między otwartymi kontaktami 3500V AC 60 Sec. 5mA
Między stykami a cewką 3500V AC 60 Sec. 5mA
Czas pracy (przy 20 ℃) Max. 30㎳
Czas zwolnienia (przy 20 ℃) Max. 10㎳
Odporność na wstrząsy Funkcjonalny Min 196 ㎨ {20G}
Destrukcyjny Min 490 ㎨ {50G}
Odporność na wibracje Funkcjonalny 100 ㎨ {20G} 80 to 2000㎐
Destrukcyjny 100 ㎨ {20G} 80 to 2000㎐
Warunki operacji transport i przechowywanie Temperatura otoczenia -40℃ to +85℃
Wilgotność 5 to 85% R.H.
Waga jednostkowa 660g
