Producent: HEITEC AG

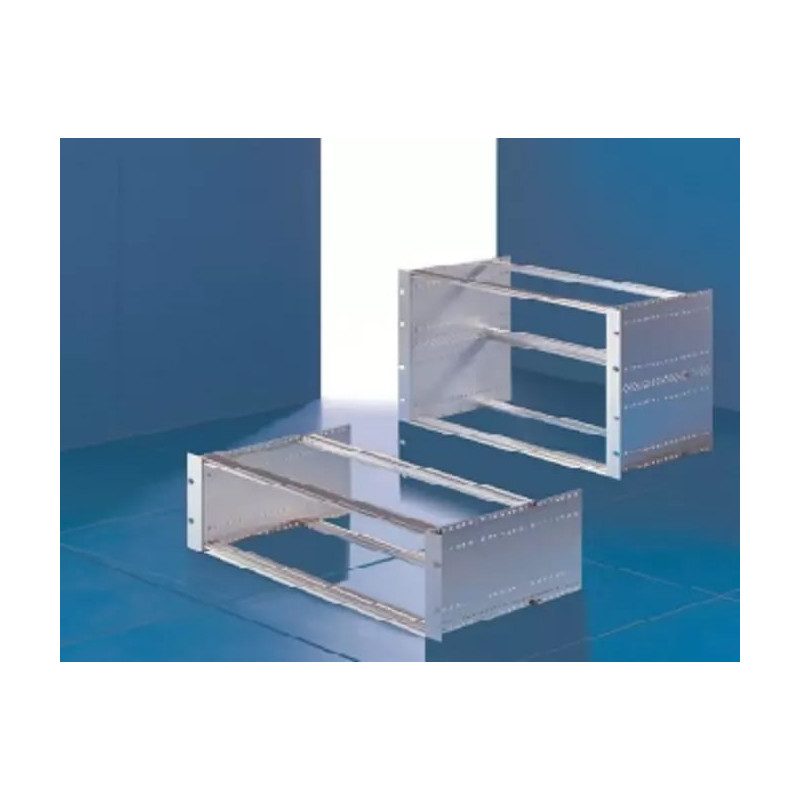

Subrack HeiPac Vario

Subrack HeiPac Vario - przeznaczone do aplikacji standardowych oraz rozbudowanych systemów wymagających ochrony EMC.


Zastosowania Subrack HeiPac Vario

Typowe rozwiązanie dla standardowych aplikacji lub w przypadku wyższych wymagań stawianych obudowom.


Charakterystyka techniczna Subrack HeiPac Vario

  • Subrack 482.6 mm (19˝ ) zgodnie z to IEC 60 297-3
  • Wysokość: 3, 4, 6, 7 lub 9 U
  • Głębokość płytek PCB: do 400 mm
  • Panele boczne z chromowanego aluminium
  • 10 mm szyna łączeniowa do montażu szyn poziomych
  • Wyposażenie tylne do montażu panelu lub złącz
  • Zewnętrzne 19” kołnierze
  • Dostępna wersja EMC z uszczelkami EMC

Podstawowe zalety Subrack HeiPac Vario

  • Panele boczne z 10 mm szynę montażową
  • Możliwość rozbudowy do wersji EMC
  • Opcjonalne 19˝ kołnierze do montażu z przodu lub tyłu
  • Szeroki zakres dostępnych rozmiarów
  • Przygotowany do montażu panelu tylnego lub złącz
  • Szeroki zakres akcesoriów

HeiPac Vario 3 U, 6 U, 9 U

Nr produktu Wysokość (he) Szerokość (te) Głębokość panelu bocznego Maks. głębokość PCB Sposób podłączenia elektroniki Możliwość aktualizacji o EMV
3684020 3 U 84 HP 185 mm 160 mm panel tylny tak
3684034 3 U 84 HP 185 mm 160 mm złącze tak
3684021 3 U 84 HP 225 mm 160 mm panel tylny tak
3684035 3 U 84 HP 225 mm 160 mm złącze tak
3684022 3 U 84 HP 245 mm 220 mm panel tylny tak
3684036 3 U 84 HP 245 mm 220 mm złącze tak
3684023 3 U 84 HP 285 mm 220 mm panel tylny tak
3685281 3 U 84 HP 285 mm 220 mm złącze tak
3685231 3 U 84 HP 305 mm 280 mm panel tylny tak
3685233 3 U 84 HP 305 mm 280 mm złącze tak
3684024 3 U 84 HP 345 mm 280 mm panel tylny tak
3685232 3 U 84 HP 365 mm 340 mm panel tylny tak
3685234 3 U 84 HP 365 mm 340 mm złącze tak
3684025 3 U 84 HP 405 mm 340 mm panel tylny tak
3684026 3 U 84 HP 465 mm 400 mm panel tylny tak
3684027 3 U 84 HP 525 mm 400 mm panel tylny tak
3684043 6 U 84 HP 185 mm 160 mm panel tylny tak
3684056 6 U 84 HP 185 mm 160 mm złącze tak
3684044 6 U 84 HP 225 mm 160 mm panel tylny tak
3684057 6 U 84 HP 225 mm 160 mm złącze tak
3684045 6 U 84 HP 245 mm 220 mm panel tylny tak
3684058 6 U 84 HP 245 mm 220 mm złącze tak
3684046 6 U 84 HP 285 mm 220 mm panel tylny tak
3685238 6 U 84 HP 305 mm 280 mm panel tylny tak
3685240 6 U 84 HP 305 mm 280 mm złącze tak
3684047 6 U 84 HP 345 mm 280 mm panel tylny tak
3685239 6 U 84 HP 365 mm 340 mm panel tylny tak
3684048 6 U 84 HP 405 mm 340 mm panel tylny tak
3684049 6 U 84 HP 465 mm 400 mm panel tylny tak
3684050 6 U 84 HP 525 mm 400 mm panel tylny tak
3684051 9 U 84 HP 345 mm 280 mm panel tylny tak
3684059 9 U 84 HP 345 mm 280 mm złącze tak
3684052 9 U 84 HP 405 mm 340 mm panel tylny tak
3684060 9 U 84 HP 405 mm 340 mm złącze tak
3684053 9 U 84 HP 465 mm 400 mm panel tylny tak
3684061 9 U 84 HP 465 mm 400 mm złącze tak
3684054 9 U 84 HP 525 mm 400 mm panel tylny tak
3684055 9 U 84 HP 585 mm 400 mm panel tylny tak


HeiPac Vario 4 U, 7 U

Nr produktu Wysokość (he) Szerokość (te) Głębokość panelu bocznego Maks. głębokość PCB Sposób podłączenia elektroniki Możliwość aktualizacji o EMV
3685235 4 U (3+1) 84 HP 245 mm 220 mm panel tylny tak
3684028 4 U (3+1) 84 HP 285 mm 220 mm panel tylny tak
3684037 4 U (3+1) 84 HP 285 mm 220 mm złącze tak
3685236 4 U (3+1) 84 HP 305 mm 280 mm panel tylny tak
3684029 4 U (3+1) 84 HP 345 mm 280 mm panel tylny tak
3684038 4 U (3+1) 84 HP 345 mm 280 mm złącze tak
3685237 4 U (3+1) 84 HP 365 mm 340 mm panel tylny tak
3684030 4 U (3+1) 84 HP 405 mm 340 mm panel tylny tak
3684039 4 U (3+1) 84 HP 405 mm 340 mm złącze tak
3684031 4 U (3+2x1/2) 84 HP 285 mm 220 mm panel tylny tak
3684040 4 U (3+2x1/2) 84 HP 285 mm 220 mm złącze tak
3684032 4 U (3+2x1/2) 84 HP 345 mm 280 mm panel tylny tak
3684041 4 U (3+2x1/2) 84 HP 345 mm 280 mm złącze tak
3684033 4 U (3+2x1/2) 84 HP 405 mm 340 mm panel tylny tak
3684042 4 U (3+2x1/2) 84 HP 405 mm 340 mm złącze tak
3684064 7 U (6+1) 84 HP 405 mm 340 mm panel tylny tak
3684065 7 U (6+1) 84 HP 465 mm 400 mm panel tylny tak
3684062 7 U (6+2x1/2) 84 HP 405 mm 340 mm panel tylny tak
3684063 7 U (6+2x1/2) 84 HP 465 mm 400 mm panel tylny tak
