Producent: EUROLINIA

Kwarcowe promienniki podczerwieni typu ICH-404 (SQE)

Opis produktu

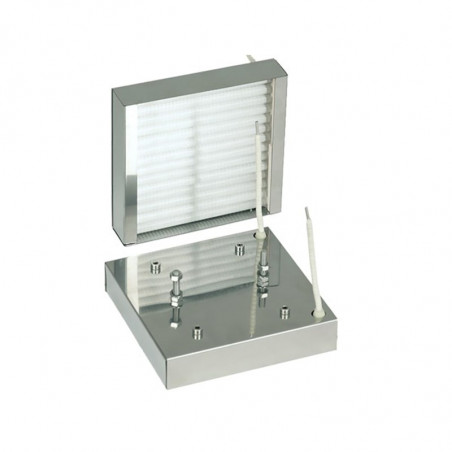

Promienniki ICH-404 to podzespoły do maszyn do formowania termicznego, są to elementy w stylu kasety składające się z 14 energooszczędnych kwarcowych emiterów podczerwieni o długości (119 mm / ~ 4,68 cala) zabezpieczonymi w odpornej na ciepło obudowie ze stali nierdzewnej.

Jest to błyskawicznie reagujące i bardzo wydajne źródło promieniowania cieplnego. Może nagrzać się w zaledwie 1-3 minuty i ostygnąć w około 20 sekund. Emitery te są niezbędnymi narzędziami w procesach wymagających natychmiastowego nagrzania i schłodzenia, w których produkt może zostać uszkodzony z powodu grzałki pozostającej w zbyt wysokiej temperaturze po odcięciu zasilania.

  • Rura lampy kwarcowej ma wewnątrz drut cewki oporowej ze stopu Fe-Cr-Al i opcjonalnie wbudowaną termoparę TXA (Chromel-Alumel) z przewodami zasilającymi typu „K”.
  • Emitery kwarcowe ICH-404 (250 - 1000W) wytwarzają promieniowanie podczerwone przy maksymalnej dopuszczalnej temperaturze lamp - do 780 °С oraz przy powierzchniowej energii promieniowania do 6,0 W/cm.
  • Średnia żywotność wynosi ponad 7000 godzin.
  • Dostarczany ze standardowymi przewodami zasilającymi z koralikami ceramicznymi (100 mm / 4 cale).


Dostępna moc 250W 400W 500W 650W 1000W
Gęstość mocy, W/m² 14 24 27 36 55
Maksymalna temperatura powierzchni1), °C / °F 400/752 500/932 540/1004 610/610 720/1328
Energia promieniowania powierzchniowego1), W/cm² 1,00 1,68 2,11 2,93 4,68
Użyteczna długość fali, µm 2,15-10,5 1,95-9,2 1,7-7,95 1,8-8,65 1,5-7,05
Maksymalna długość fali widmowego natężenia promieniowania, µm 4,3 3,8 3,6 3,3 2,9
Czas potrzebny do osiągnięcia temperatury pracy1), min 3 3 3 2 1
Maksymalna temperatura emitera, °C / °F 780/1436
Zasilanie AC (50 Hz), V 220/230
Tryb pracy Długoterminowy, pod nadzorem
Obudowa, wymiary emitera (długość x szerokość, mm/cale) 124х120, 119х104 / 4.88x4.72, 4.68x4.09
Efektywna powierzchnia emitera, mm² / in² 1830/2.83
Waga, g / oz 380/13.4

1) osiągane w temperaturze otoczenia od +18 do +25°C



Przykłady zastosowań

Promienniki kwarcowe podczerwieni serii ICH-400 są stosowane w przemysłowych i komercyjnych systemach grzewczych gdzie wymagana jest natychmiastowa reakcja na ciepło: termoformowanie, komory suszące, tunele i panele na podczerwień, przenośniki grzewcze i suszące oraz stacje lutownicze na podczerwień o zmiennej mocy.

  • Termoformowanie
  • Opakowanie termokurczliwe
  • Wulkanizowanie i utwardzanie gumy
  • Laminowanie
  • Utwardzanie
  • Uszczelnianie
  • Procesy utrwalania
  • Ogrzewacze pomieszczeń/przestrzeni
  • Procesy suszenia (wilgoć, farba, powłoki, tekstylia, zdjęcia i odlewy z rdzeniem piaskowym)


Opcje dostosowane do indywidualnych potrzeb klienta

  • Dłuższe przewody zasilające.
  • Zasilanie niestandardowe: 110 – 380 V.
  • Wbudowany czujnik kontroli temperatury (typ K Chromel-alumel): termopara typu TXA (K) może być wbudowana w korpus emitera w celu kontrolowania temperatury powierzchni emitującej podczas ogrzewania.


Żywotność i gwarancja

  • Gwarantowana żywotność: co najmniej pięć lat.
  • Szacowana żywotność co najmniej 5 000 - 7 000 godzin nieprzerwanej pracy.
  • Producent gwarantuje zgodność produktu z wymaganiami aktualnej dokumentacji regulacyjnej, z zastrzeżeniem warunków transportu, przechowywania, instalacji i eksploatacji.
  • Okres gwarancji: 12 miesięcy od daty zakupu.
  • W okresie gwarancyjnym konsument może wymienić uszkodzony emiter w miejscu zakupu.
  • Gwarancja nie obejmuje emiterów, które uległy uszkodzeniom mechanicznym w wyniku śladów naruszenia zasad transportu, przechowywania i eksploatacji.


Wymiary
