Producent: Honeywell

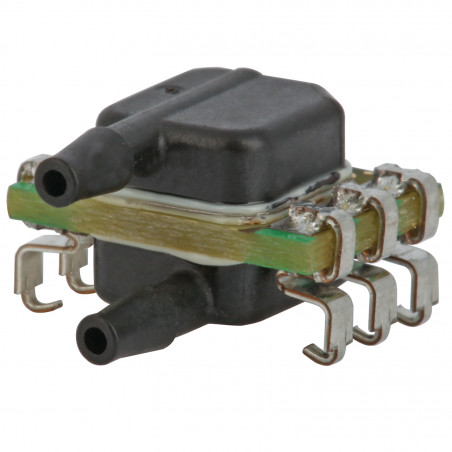

Czujnik ciśnienia do aplikacji HVAC

Firma Honeywell, której wieloletnim dystrybutorem jest Dacpol, zaprojektowała czujnik ciśnienia do montażu na płytkach PCB, dedykowanego do automatyki systemów wentylacji.

Seria ABP2 jest odpowiedzią na brakujący segment w ofercie Honeywella czujników, które dotychczas były dedykowane do bardziej wymagających aplikacji m.in. medycznych.

Seria ABP2 to piezorezystancyjne czujniki ciśnienia z wyjściem cyfrowym lub analogowym, działające w określonym zakresie ciśnienia i temperatury. Są one kalibrowane oraz następuję odpowiednia kompensacja temperatury celem zminimalizowania nieliniowości, wpływu zmiany warunków lub błędów dokładności pomiaru. Kalibracja wartości wyjściowych ciśnienia i temperatury odbywa się za pomocą wbudowanego układu scalonego. Elektronika w czujnikach jest chroniona dodatkową powłoką żelową, co umożliwia zastosowanie również niekorozyjnych cieczy (np. wody lub soli fizjologicznej) oraz w aplikacjach, w których może wystąpić kondensacja.

Czujniki zostały zaprojektowane i są produkowane zgodnie z normami ISO 9001.

Ogólne parametry techniczne:

Parametr Wyjście analogowe Wyjście cyfrowe Jednostka
Minimum Typowe Maksimum Minimum Typowe Maksimum
Zasilanie
3,3 Vdc
5,0 Vdc
3,0
4,75
3,3
5,0
3,6
5,25
1,8
-
3,3
-
3,6
-		 Vdc
Pobór energii 9,5 3,1 mW
Temperatura pracy -40 - +110 -40 - +110 °C
Zakres kompensacji temperatury -40 - +110 -40 - +110 °C
Czas wzbudzenia - - 5 - - 2,5 ms
Dokładność - - ±0,25 - - ±0,25 % pełnej skali
Rozdzielczość analogowa 0,03 - - - - - % pełnej skali
Rozdzielność cyfrowa - - - 14 - - Bitów
Błąd temperaturowy - - - - ±5 - °C


Opis dokładnej konfiguracji na przykładzie modelu ABP2MRRT060MDSA3XX

Parametry techniczne:

Napięcie zasilania 3,3 Vdc
Zakres ciśnienia -60..+60 MPa
Sygnał wyjściowy SPI
Sposób montażu SMT
Typ pomiaru Różnicowy
Konfiguracja portów Podwójny boczny port
Mierzone medium Gaz, płyn
Opcje Żel silikonowy do zastosowań spożywczych
Pobór energii 3,1 mW
Czas wzbudzenia 2,5 ms
Rozdzielczość cyfrowa 14 bitów


Sposób pakowania: laska 25 szt.



Wymiary:




Pinout:

Sygnał wyjściowy Pin1 Pin2 Pin3 Pin4 Pin5 Pin6
I2C GND Vdd EOC NC SDA SCL
SPI GND Vdd MISO SS MOSI SCLK
Analog GND NC Vout NC NC Vdd


Layout płytki dla połączeń SMT:
