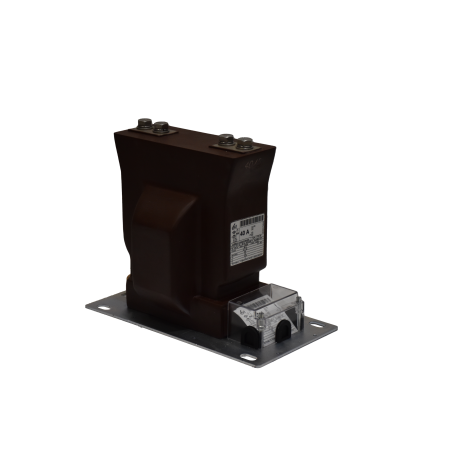

Przekładnik prądowy średniego napięcia – CTM 20
  • Przekładnik prądowy średniego napięcia – CTM 20
  • Przekładnik prądowy średniego napięcia – CTM 20

Zdjęcia mają charakter wyłącznie informacyjny. Zobacz specyfikację produktu

proszę używać znaków łacińskich

Producent: Esit Elektrik

Przekładnik prądowy średniego napięcia – CTM 20

Przekładnik prądowy średniego napięcia – CTM 20

Przekładniki prądowe średniego napięcia CTM 20 są kluczowymi urządzeniami w systemach elektroenergetycznych, umożliwiającymi precyzyjne pomiary prądu w liniach średniego napięcia. Wykorzystuje się je do monitorowania i ochrony sieci elektroenergetycznych, przekształcając wysokie prądy na wartości mniejsze, które można bezpiecznie mierzyć i analizować.

Napięcie robocze (maks.) 17.5 kV - 24 kV
Znamionowe napięcie udarowe (1 min) 38 kV - 50 kV
Znamionowe napięcie testowe (1,2/50µs) 95 kV - 125 kV
Częstotliwość robocza 50 Hz, 60 Hz
Znamionowy prąd pierwotny 10 A - 4000 A
Połączenie pierwotne 2 x 10 A - 2 x 600 A
Znamionowy prąd wtórny 1 A, 5 A
Maksymalna ilość uzwojeń wtórnych 4
Znamionowy prąd termiczny Ith (1s) max. 60 kA (max. 2000 x In)
Znamionowy prąd dynamiczny 2,5 x Ith, max. 120 kA
Obciążenie krótkotrwałe (mechaniczne) 5000 N
Klasa izolacji E
Temperatura otoczenia -5… +40°C
Wysokość montażu (maks.) 1000 m
Standard IEC, VDE, ANSI
Ciężar (ok.) 16 kg - 20 kg

Inne wymagania parametrów oraz gabaryty obudowy mogą być produkowane na zamówienie. Sprawdź również inne przekładniki prądowe średniego napięcia!
