Producent: Esit Elektrik

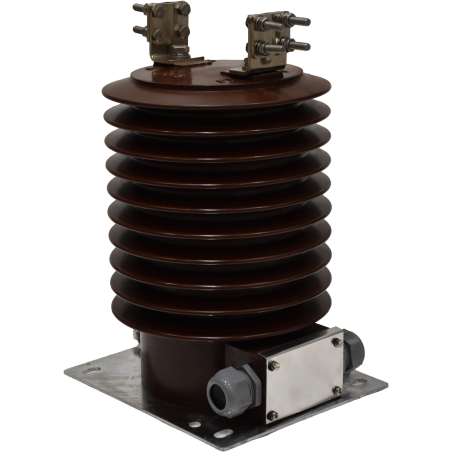

Przekładnik prądowy średniego napięcia – CTH 20

Przekładnik prądowy średniego napięcia – CTH 20

Przekładnik prądowy średniego napięcia CTH-20 jest przeznaczony do precyzyjnego pomiaru prądu w sieciach średniego napięcia (SN). Urządzenie to przekształca wysokie natężenia prądu na niższe, mierzalne wartości, co pozwala na bezpieczne i dokładne monitorowanie oraz ochronę instalacji elektroenergetycznych. Przekładniki takie jak CTH-20 są kluczowe w systemach dystrybucji energii, gdzie zapewniają niezawodną pracę różnorodnych urządzeń pomiarowych oraz zabezpieczających

Napięcie robocze (maks.) 17.5 kV - 24 kV
Znamionowe napięcie udarowe (1 min) 38 kV - 50 kV
Znamionowe napięcie testowe (1,2/50µs) 95 kV - 125 kV
Częstotliwość robocza 50 Hz, 60 Hz
Znamionowy prąd pierwotny 10 A - 4000 A
Połączenie pierwotne 2 x 10 A - 2 x 600 A
Znamionowy prąd wtórny 1 A, 5 A
Maksymalna ilość uzwojeń wtórnych 4
Znamionowy prąd termiczny Ith (1s) max. 60 kA (max. 2000 x In)
Znamionowy prąd dynamiczny 2,5 x Ith, max. 120 kA
Obciążenie krótkotrwałe (mechaniczne) 5000 N
Klasa izolacji E
Temperatura otoczenia -5… +40°C
Wysokość montażu (maks.) 1000 m
Standard IEC, VDE, ANSI
Ciężar (ok.) 28kg

Inne wymagania parametrów oraz gabaryty obudowy mogą być produkowane na zamówienie. Sprawdź również inne przekładniki prądowe średniego napięcia!
