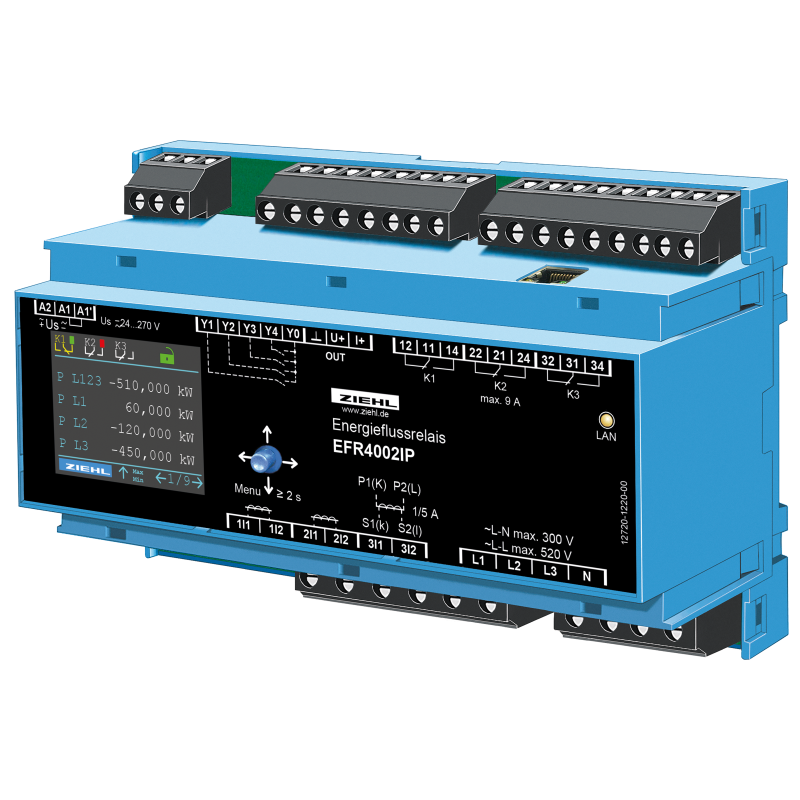

Urządzenie typu Zero Export EFR4002IP

Przekaźnik przepływu energii to urządzenie służące do optymalizacji zużycia energii wytworzonej we własnym zakresie, znane również jako system "zero-export".

Przekaźniki przepływu energii, takie jak EFR4002IP, monitorują przepływ prądu między publiczną siecią energetyczną a producentem/odbiorcą energii. Urządzeniem można wygodnie zarządzać za pomocą wbudowanego serwera internetowego lub bezpośrednio na panelu sterowania. Zmierzone wartości są wyświetlane na ekranie urządzenia. Gdy obiekt generuje nadwyżkę energii, często bardziej opłacalne jest zużycie jej we własnym zakresie. Jest to szczególnie korzystne, gdy istnieje znacząca różnica między ceną płaconą dostawcy energii a ceną, jaką dostawca płaci za energię wprowadzoną do sieci. Wiele obszarów odpowiednich dla instalacji fotowoltaicznych nie mogło być dotychczas w pełni wykorzystywanych ze względu na ograniczenia w ilości energii, która może być dostarczona do punktu przyłączenia do sieci.

W Niemczech nowe normy VDE-AR-N 4105:2018-11 pozwalają na przekroczenie tej wartości do 66,6% lub więcej mocy zainstalowanej, pod warunkiem, że nadwyżka mocy jest zużywana lokalnie, a nie wprowadzana do sieci. EFR4002IP może monitorować ten proces, zapewniając stabilność systemu. Urządzenie to może być również stosowane w systemach "zero-export", gdzie żadna energia nie może być wprowadzana do sieci. W takim przypadku EFR4002IP działa jako czujnik kierunku przepływu energii (EnFluRi). EFR4002IP został zoptymalizowany pod kątem tych funkcji i umożliwia wymianę danych z systemem wytwarzania energii (PGS).

Funkcje

• Przełączanie maksymalnie 3 odbiorników: największy odbiornik
• 1-2-3 lub kombinacja 3 odbiorników (7 poziomów))
• Punkty włączania i wyłączania w których odbiorniki są włączane i wyłączane.
• Opóźnienie włączenia i wyłączenia odbiorników, minimalny czas włączenia
• Sterowanie pompami ciepła (SG-ready), ładowarki akumulatorów, falowników

Cechy:

• Możliwość zastosowania w aplikacjach średniego napięcia. Podłączenie uziemionych przetworników średniego napięcia i szeregowo połączonych urządzeń pomiarowych i szeregowo połączonych urządzeń pomiarowych
• Pomiar mocy czynnej 1- lub 3-fazowej ± 99,99 MW
• 3 wejścia dla standardowych przekładników prądowych z
• wtórnym 1 lub 5 A.
• Możliwość podłączenia przekładnika prądowego i ustawienia proporcji.
• Liczniki energii (zasilanie i zużycie)
• 3 wyjścia przekaźnikowe
• 4 wejścia cyfrowe Y1-Y4 dla sygnałów sterujących, np. przekaźnik ON/OFF
• Połączenie IP, zintegrowany serwer internetowy
• Wartości dostępne przez Modbus TCP, SunSpec (licznik energii)
• Wyjścia analogowe jako przetwornik pomiarowy i do
• bezstopniowej regulacji odbiornika
