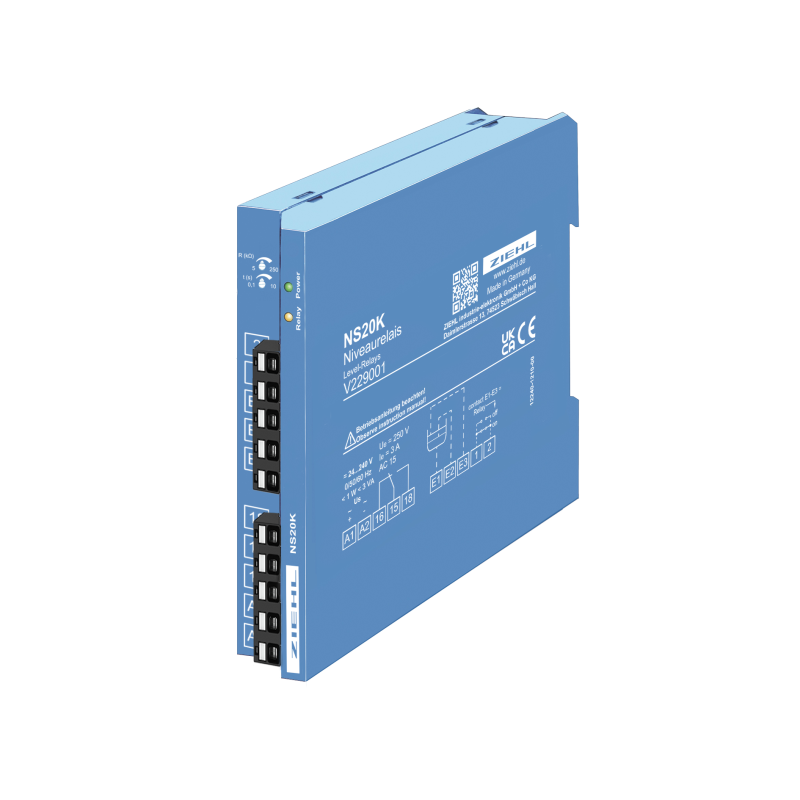

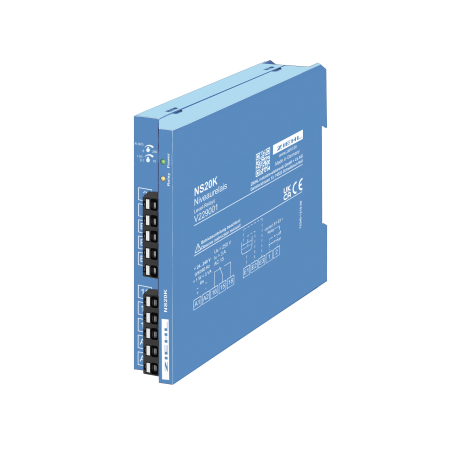

Przekaźnik kontroli poziomu cieczy przewodzących NS20K
  • Przekaźnik kontroli poziomu cieczy przewodzących NS20K
  • Przekaźnik kontroli poziomu cieczy przewodzących NS20K

Zdjęcia mają charakter wyłącznie informacyjny. Zobacz specyfikację produktu

proszę używać znaków łacińskich

Producent: ZIEHL

Przekaźnik kontroli poziomu cieczy przewodzących NS20K

Level-Relays NS 20 do przewodzących cieczy mogą być używane jako monitory dla 1 poziomu i do kontrolowania poziomu między 2 elektrodami.

  • 3 elektrody do kontroli MIN/MAX
  • 2 elektrody (E2 otwarta) jako monitor poziomu
  • Czułość regulowana 5 kΩ...250 kΩ
  • LED wskazujący stan przekaźnika
  • Funkcja przekaźnika odwracalna (włączanie lub wyłączanie przy górnej elektrodzie)
  • Opóźnienie przełączania regulowane 0,1...10 s
  • Obudowa o szerokości 35 mm, wysokość montażu 55 mm
  • Uniwersalne napięcie zasilania AC/DC 24-240 V

Zastosowanie - monitorowanie poziomu

Ochrona przed zbyt suchym stanem lub przepełnieniem, monitorowanie pomp w celu wykrywania wycieków, detekcja wycieków.

Zastosowanie - Min/Max

Kontrola poziomu między minimum (elektroda E2) a maksimum (E3). Dopóki E3 jest sucha, zawór magnetyczny jest otwarty (lub pompa jest włączona) i ciecz wpływa. Gdy zostanie osiągnięte maksimum (E3), NS 20 zamyka zawór. Gdy poziom spada poniżej E2, cykl rozpoczyna się od nowa. W odwrotnej sytuacji możliwe jest również kontrolowanie opróżniania pojemnika.

Dane techniczne

Napięcie zasilania Us AC/DC 24 – 240 V < 5 VA 0 / 50 / 60 Hz < 3 W
Tolerancja DC 20,4 - 297 V AC 20 - 264 V

Elektrody poziomu (E1, E2, E3)

maks. napięcie < 6 Vef
maks. prąd < 250 μA
Punkt przełączania regulowany ok. 5 kΩ ... 250 kΩ
Punkt przełączania 5 kΩ maks. długość kabla 2500 m
maks. pojemność kabla 500 nF
Punkt przełączania 250 kΩ maks. długość kabla 50 m
maks. pojemność kabla 10 nF
Opóźnienie włączania/wyłączania 0,1...10 sek., regulowane
Tolerancja 25%

Dane dotyczące przekaźnika (EN 60947-5)

Typ styku 1 przemienny styk (CO)
Napięcie przełączania maks. AC 415 V
Prąd przełączania maks. 6 A
Moc przełączania maks. 2000 VA (obciążenie rezystancyjne)
maks. 120 W przy DC 24 V
Nominalny prąd znamionowy Ie dla CO 3 A AC15 250 V
2 A DC13 24 V
Zalecane zabezpieczenie 3,15 A bezpiecznik opóźniony (gL)
Żywotność mechaniczna styku 3 x 107 operacji
Żywotność elektryczna styku 1 x 105 operacji przy 240 V / 6 A
1 x 106 operacji przy 240 V / 2 A
Współczynnik redukcji przy cosϕ = 0,3 0,5
Parametry elektryczne UL 250 V AC, 3 A, użytkowanie ogólne
240 V AC, 1/4 hp, 2,9 FLA
120 V AC, 1/10 hp, 3,0 FLA C 300

Warunki testowe (EN 61010 wzmocniona izolacja)

Nominalne napięcie impulsowe wytrzymywane 4000 V
Kategoria przepięciowa III
Stopień zanieczyszczenia 3
Nominalne napięcie izolacji Ui 250 V
Okres włączony 100%
Zakres nominalnych temperatur otoczenia -20 °C ... +60 °C (EN 60068-2-1 suche ciepło)
Odporność na zakłócenia elektromagnetyczne (EMC) EN 61000-6-2
Emisja zakłóceń elektromagnetycznych (EMC) EN 61000-6-3
Odporność na wibracje (EN 60068-2-6) 2…25 Hz ±1,6 mm
25 ... 150 Hz 5 g

Obudowa

Projekt K
Wymiary (S x W x G) 75 x 22,5 x 110 mm
Podłączenie liniowe 1-przewodowe każde 1 x 0,75…2,5 mm2
Przewody wielożyłowe z końcówkami kablowymi każde 1 x 0,14…1,5 mm2
Ochrona obudowy IP 40
Ochrona zacisków IP 20
Załącznik Mocowanie na szynie DIN 35 mm zgodnie z normą EN 60 715 lub śruby M4
Waga ok. 100 g
