Przekaźnik termiczny PTC typu MS220KA
  • Przekaźnik termiczny PTC typu MS220KA

Zdjęcia mają charakter wyłącznie informacyjny. Zobacz specyfikację produktu

proszę używać znaków łacińskich

Producent: ZIEHL

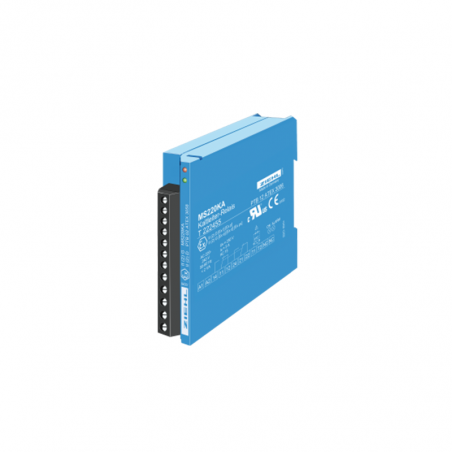

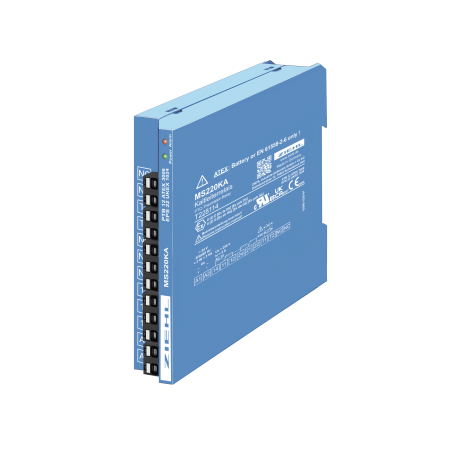

Przekaźnik termiczny PTC typu MS220KA

Przekaźnik PTC do monitorowania suchych transformatorów. Alarm 1 z przekaźnikiem w trybie prądu zamkniętego obwodu dla wstępnego ostrzeżenia, zwalnia przy przekroczeniu temperatury w zestawie 1 PTC i służy jednocześnie do monitorowania funkcjonalnego. Alarm 2 w trybie prądu roboczego. W związku z tym nie pojawia się żaden sygnał wycierający po włączeniu napięcia zasilania. Dodatkowe zaciski umożliwiają wygodne okablowanie od napięcia zasilania do przekaźników K1 i / lub K2.

Zmiany z T221715 / T221716 na T221717 / T221718 (cURus, monitorowanie czujników aktywowane, ulepszona funkcja testowa)

  • 2 zestawy rezystorów PTC
  • 2 przekaźniki wyjściowe 1 styk przełączający / 1 styk normalnie otwarty (nie)
  • aktywacja monitorowania czujników pod kątem zwarć i przerw
  • Przycisk TEST (opóźniony)
  • Diody LED dla ON, alarmu 1 i 2
  • czerwone diody LED dla alarmu 1 i alarmu 2
  • Obudowa typu K.
  • Obudowa do montażu na szynie DIN 35 mm lub na ścianie za pomocą śrub M4
  • alternatywa dla produktu zagranicznego typ TS-01

Produkt występuje w dwóch wersjach, w zależności od napięcia zasilania:

T221718 AC 220-240 V
T221717 AC / DC 24-240 V


Dane techniczne

Znamionowe napięcie zasilania Us AC 220 - 240 V ± 10%, 50/60 Hz, ≤ 2 VA
AC / DC 24 - 240 V, AC 19 - 264 V, DC 20 - 297 V <3 VA
Podłączane rezystory PTC 2 x 1 ... 6 PTC zgodnie z DIN VDE V 0898-1-401 (dawniej DIN 44081/82)
Punkt przełączania <4000 Ω
Przekaźnik wyjściowy 1 styk przełączający, 1 zestyk normalnie otwarty (nie)
Rodzaj kontaktu Typ 2 (patrz ogólne informacje techniczne)
Test kondycji patrz ogólne informacje techniczne
Znamionowa temperatura otoczenia -20 ... + 55 ° C
Wymiary wys. X szer. X gł Wykonanie K: 75 x 22,5 x 115 [mm]
Załącznik na szynie DIN 35 mm zgodnie z EN 60 715 lub śrubami M4 (opcja)
Obudowa ochronna / zaciski IP30 / IP20
Waga około 110 g

T221717 zastępuje model T221715
T221718 zastępuje model T221716
