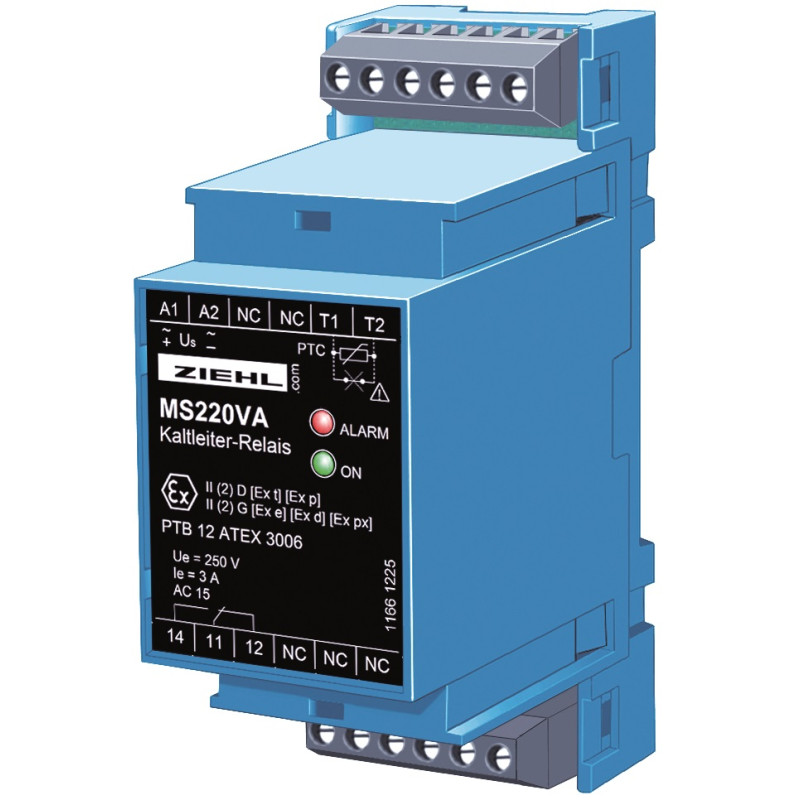

Przekaźnik termiczny PTC typu MS220VA
  • Przekaźnik termiczny PTC typu MS220VA

Zdjęcia mają charakter wyłącznie informacyjny. Zobacz specyfikację produktu

proszę używać znaków łacińskich

Producent: ZIEHL

Przekaźnik termiczny PTC typu MS220VA

Przekaźniki termistorowe PTC firmy Ziehl chronią silniki, transformatory, maszyny i urządzenia przed przeciążeniem termicznym. Są one zgodne z normą DIN EN 60947-8 i dlatego podlegają wymianie. Stosowane w połączeniu z odpowiednimi termistorami PTC zapewniają niezawodną ochronę temperaturową w zakresie temperatur od 60 ° C do 180 ° C.

Należy podłączyć termistory PTC zgodnie z DIN 44081 i DIN 44082. Termistory PTC nadają się do montażu w uzwojeniach maszyn elektrycznych, łożysk i transformatorów, a także do monitorowania temperatury ciekłych mediów, przepływu powietrza i gazów. Za zgodą ATEX można chronić urządzenia przeciwwybuchowe w przestrzeniach zagrożonych wybuchem (oznaczenie G: gaz) lub w obszarach z palnym pyłem (oznaczenie D: pył).

  • Dyrektywa ATEX 2014/34 / UE
  • 1 obwód dla 1… 6 termistorów PTC
  • Wykrywanie zwarcia w obwodzie termistora
  • Przekaźnik wyjściowy z 1 lub 2 stykiem przełączającym
  • Wskaźnik stanu pracy z diodą LED


Produkt występuje w poniższej wersji:

T222415 AC 220-240 V


Dane techniczne

Znamionowe napięcie zasilania Us AC 110-120 V
AC 220-240 V
(patrz tabliczka znamionowa)
AC 380-415 V (bez oznaczenia UL)
24 V AC / DC (bez potencjalnej separacji)
Tolerancja napięcia Us Prąd przemienny 0,9 Us -1,1 Us
DC 21 ... 30 V
Częstotliwość (AC) 50/60 Hz
Tolerancja częstotliwości 45–65 Hz
Pobór energii <2 VA



Podłączenie termistora PTC


Termistor PTC zgodnie z DIN VDE V 0898-1-401 (wcześniej DIN 44081/82)
Numer 1 ... 6 PTC szeregowo
Punkt odcięcia 3,3 kΩ… 3,65 kΩ… 3,85 kΩ
Punkt ponownego zamknięcia 1,7 kΩ… 1,8 kΩ… 1,95 kΩ
Tolerancja odpowiedzi +/- 6 ° C
Zimny termistor oporności zbiorczej ≤ 1,65 kΩ
Napięcie końcowe (termistor PTC) ≤ 2,5 V przy R ≤ 3,65 kΩ ≤ 9 V przy R = ∞
Prąd końcowy (termistor PTC) <1 mA
Zwarcie 20 Ω ≤ R ≤ 40 Ω
Pobór energii <2 mW



Wyjście przekaźnikowe (EN 60947-5-1)


Łączność 1 lub 2 styki przełączające
Napięcie przełączania maks. max. AC 415 V
Prąd przełączania maks. 5 A
Maksymalna moc przełączania (rezystancyjne obciążenie rezystancyjne) 120 W przy 24 V DC
1250 VA
Znamionowy prąd operacyjny (Ie) AC15 Ie = 3 A Ue = 250 V
DC13 Ie = 2 A Ue = 24 V
Zalecany bezpiecznik 4 A (gG)
Trwałość mechaniczna kontaktu 3 x 107 operacji
Trwałość styków elektrycznych 1 x 105 operacji przy 240 V 5 A
Oceny elektryczne UL 250 V prądu przemiennego, 3 A, ogólne zastosowanie
240 V prądu przemiennego, 1/4 KM, 2,9 FLA
120 V prądu przemiennego, 1/10 KM, 3,0 FLA
C 300



Warunki badania (EN 60947)


Znamionowe napięcie udarowe 4000 V
Kategoria przepięcia III
Poziom zanieczyszczenia 3.....2
Znamionowe napięcie izolacji Ui 250 V.....415 V
Transformator EN 61558-2-6
Na czas 100%
Znamionowy zakres temperatur otoczenia -20 ... + 55 ° C
EMC - odporność EN 61000-6-2
EMC - Emisja EN 61000-6-3
Odporność na wibracje EN 60068-2-6 2… 13,2 Hz ± 1 mm
13,2 ... 100 Hz 1 g



Obudowa (projekt V2)


Wymiary (wys. X szer. X dł.) 90 x 35 x 58 mm
Połączenie z linią 1 x 0,5… 2,5 mm2 (AWG 22-14)
Drut splatany z izolowanymi tulejami 1 x 0,14 mm2 … 1,5 mm2
Długość paska izolacyjnego min. 8 mm
Moment dokręcający 0,5 Nm
Klasa ochrony obudowa EN 60529 IP 30
Zaciski klasy ochrony EN 60529 IP 20
Pozycja montażowa Każdy
Montowanie Standardowa szyna EN 60715 35 mm
Opcjonalnie: montaż śrubowy M4, tylko z dodatkową śrubą (nie wchodzi w skład dostawy)
Waga około 130 g
