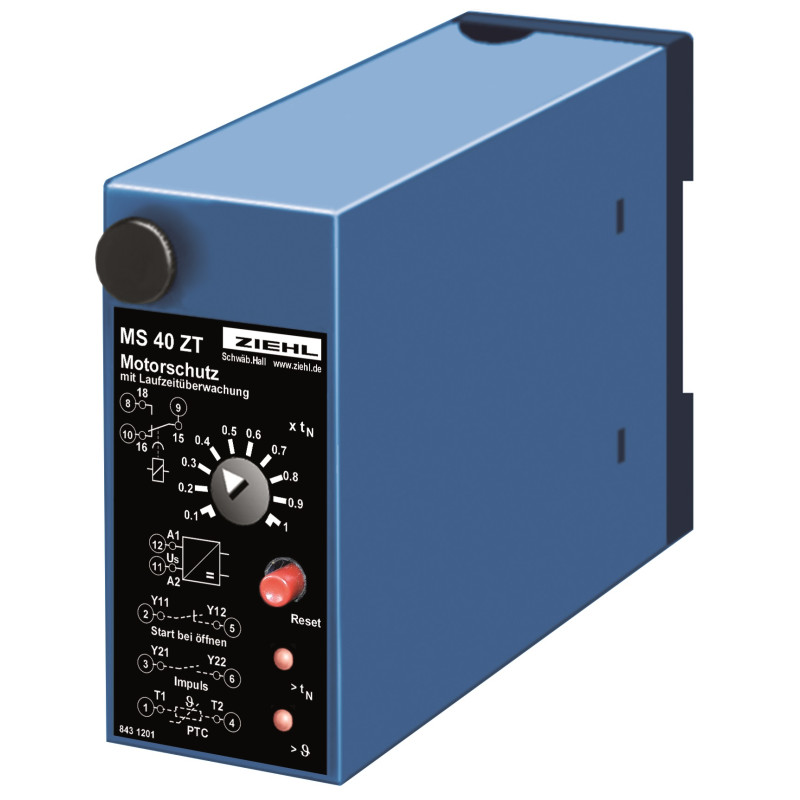

Przekaźnik termiczny PTC typu MS40ZT
  • Przekaźnik termiczny PTC typu MS40ZT

Zdjęcia mają charakter wyłącznie informacyjny. Zobacz specyfikację produktu

proszę używać znaków łacińskich

Producent: ZIEHL

Przekaźnik termiczny PTC typu MS40ZT

Przekaźnik rezystora PTC MS 40 ZT monitoruje zwłaszcza silniki w wagonach windowych i windach. Wejście impulsowe monitoruje ruch kabiny windy, dopóki silnik jest włączony.

  • czas nadzorowania regulowany 5 - 50 s
  • monitorowanie temperatury za pomocą rezystora PTC
  • zintegrowany przycisk RESET
  • dioda LED alarmu temperatury
  • dioda LED sygnalizująca alarm

W systemach wind należy monitorować temperaturę silnika i ruch jezdny. Gdy samochód jest w spoczynku, a styki między zaciskami 2 i 5 są zamknięte, zintegrowany przekaźnik odbiera (podłączone zaciski 8, 9). Monitorowanie czasu rozpoczyna się od otwarcia styku między zaciskami 2 i 5. Następnie impuls wejściowy między zaciskami 3 i 6 musi stale otwierać i zamykać ruch przesuwny. Po zatrzymaniu impulsu lub przekroczeniu nominalnej temperatury reakcji rezystora PTC przekaźnik zostaje zwolniony. Każde rozłączenie jest zablokowane. Ponowne uruchomienie przez naciśnięcie przycisku RESET jest możliwe tylko przy zamkniętym styku między zaciskami 2 i 5 i czujnikiem o niskiej rezystancji.



Produkt występuje w poniższej wersji:

T221120 AC 220-240 V


Dane techniczne


Znamionowe napięcie zasilania Us Prąd przemienny 220–240 V ± 10%, 50/60 Hz, 3VA
Możliwe do podłączenia rezystory PTC 1 ... 6 PTC zgodnie z DIN VDE V 0898-1-401 (dawniej DIN 44081/82)
Punkt przełączania <4000 Ω
Przekaźnik wyjściowy 1 styk przełączający
Rodzaj kontaktu Typ 2 (patrz ogólne informacje techniczne)
Test kondycji patrz ogólne informacje techniczne
Znamionowy zakres temperatur otoczenia -20 ... + 55 ° C
Wymiary (hxwxd) załącznik wykonanie S 12: 82 x 42 x 121 [mm] na szynie DIN 35 mm zgodnie z DIN EN 50 022 lub za pomocą śrub M4
Obudowa ochronna / zaciski IP30 / IP20
Waga około 280 g
