Producent: ZIEHL

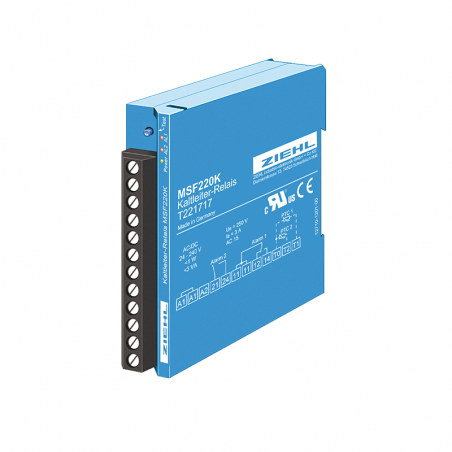

Przekaźnik termiczny PTC typu MSF 220 K

Przeznaczony dla transformatorów suchych żywicznych, 2 obwody PTC
MSF 220 K
Przekaźnik służący do monitorowania suchych transformatorów. Obwód Alarm 1 z przekaźnikiem pracującym w trybie ostrzeżenia, załącza sięprzy nadmiernym wzroście temperatury w obwodzie PTC-set 1 i służy jednocześnie do monitorowania działania.
Obwód Alarm 2 pracujący w normalnym trybie, dopóki nie ma sygnału po włączeniu napięcia zasilania.
Dodatkowe terminale umożliwiające wygodne podłączenie przewodów od napięcia zasilania do K1 i / lub K2.

- 2 obwody termistorów PTC,
- 2 wyjścia przekaźnikowe, z 1 styk( co)/1 kontakt (no)
- Przycisk TEST dla alarmów 1 i 2 , dioda LED dla zasilania
- obudowa K z pionowymi terminalami ( szerokość obudowy 22.5 mm)
- montaż na szynie DIN 35 mmlub za pomocą 2 śrub M4 (opcjonalnie)

Numery zamówieniowe:
2 CO
AC 220-240 V
T 221716
AC / DC 24 V
T 221715


Dane techniczne
Napięcie znamionoweUss
AC 220 - 240 V, ± 10 %, 50/60 Hz, ≤2 VA

AC/DC 24-240 V, AC 19 -264 V DC 20-297 V < 2 VA
Czujniki PTC
2 x 1 ...6 zgodnie z DIN 44 081 lub 44 082
Punkt przełączania

Wyjście przekaźnikowe
1 styk (co), 1 normalnie otwarty (no)
Typ styku
Typ 2
Dopuszczalna temperatura otoczenia

-20...+55 OC
Wymiary (h x w x d)
obudowa K: 75 x 22,5 x 110 [mm]
Sposób montażu
na szynie DIN 35mm wg (PN-EN 50022)

lub przy pomocy 2 wkrętów M4 (opcja)
Klasa szczelności obudowy / styków

IP30 / IP20
Waga
około 110 g
