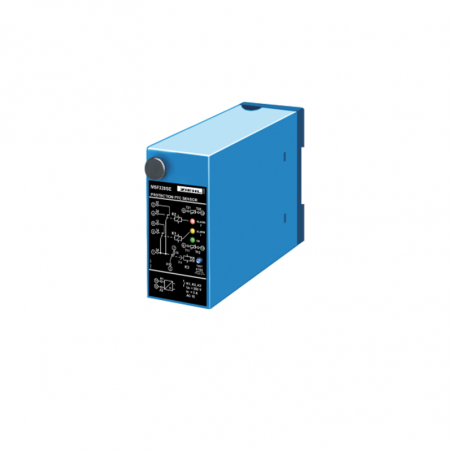

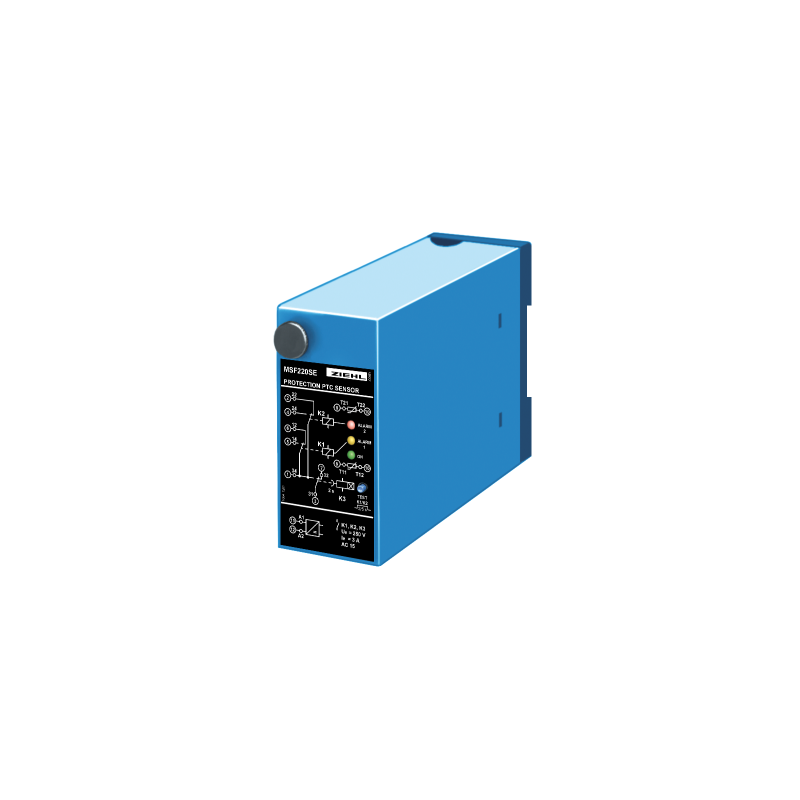

Przekaźnik termiczny PTC typu MSF220SE
  • Przekaźnik termiczny PTC typu MSF220SE

Zdjęcia mają charakter wyłącznie informacyjny. Zobacz specyfikację produktu

proszę używać znaków łacińskich

Producent: ZIEHL

Przekaźnik termiczny PTC typu MSF220SE

  • T224127

Urządzenie wyzwalające rezystor PTC MSF220SE monitoruje temperaturę uzwojenia maszyn i urządzeń. Sygnały, które można wykorzystać jako „wczesne ostrzeżenie” lub „nieprawidłowe działanie” (wyłączenie), są przesyłane, gdy tylko przekroczona zostanie dopuszczalna temperatura graniczna. Do tego urządzenia można podłączyć dwa obwody PTC. Zintegrowany czas opóźnienia wzrostu zapewnia niezawodne wytwarzanie napięcia sieciowego.

  • 2 obwody rezystorowe PTC, każdy od 1 do 6 PTC (maks. Rezystancja zimna obwodu 1500 Ω każdy)
  • styk bezpotencjałowy dla alarmu 1
  • styk bezpotencjałowy dla alarmu 2
  • napięcie styku 3 jest podłączone do styku 1 z opóźnieniem 2 sekund, zastępując dodatkowy przekaźnik czasowy.
  • alarm 3 dla sprawdzenia przekaźnika K3
  • Stan sygnału LED przekaźników K1 i K2
  • przekaźnik K3 odbiera opóźniony czas
  • Przycisk TEST dla ALARMU 1 i ALARMU 2

Produkt występuje w dwóch wersjach, w zależności od napięcia zasilania:

T221697 AC / DC 90-240 V
T221696 AC / DC 24-240 V


Uwaga

Dzięki opóźnionemu włączeniu komunikatu o błędzie (około 2 s) po włączeniu to urządzenie jest szczególnie odpowiednie tam, gdzie nie jest dostępne napięcie pomocnicze i wykorzystywane jest napięcie wtórne monitorowanego transformatora. MSF220SE można ponadto korzystnie wykorzystać w połączeniu z wyzwalaczami prądu roboczego. W przypadku dodatkowych urządzeń napięcie sterujące jest dostępne na zacisku 1 z opóźnieniem czasowym. W przypadku przebicia napięcia zasilania napięcie sterujące jest dostępne na zacisku 7 i może być wykorzystane jako komunikat. (Uwaga! Ten komunikat będzie wyświetlany także przez około 2 s. Po włączeniu.)


Opis działania

Obwody PTC w zasadzie prądu zamkniętego. Gdy płynie prąd w obwodzie zamkniętym, oba przekaźniki wyjściowe K1, K2 są odbierane. Około. 2 sekundy. po włączeniu zasilania przekaźnik K3 włącza się z opóźnieniem, zamykając obwody stykowe na zaciskach 31, 14 i 31, 24. Po osiągnięciu temperatury wczesnego ostrzeżenia przekaźnik K1 zwalnia (zacisk 31, 12 zamknięty ), alarm 1 jest podany. Jeśli temperatura usterki zostanie osiągnięta, również przekaźnik K2 zwalnia (zacisk 31, 22 zamknięty). Ten alarm 2 może być użyty do wyłączenia urządzenia. Jeśli temperatura spadnie do ok. 5 ° C poniżej temperatury awarii lub wczesnego ostrzeżenia przekaźniki K1 i K2 odpowiednio. są ponownie włączone.
TEST: LED „ON” - błysk -> +2 s -> Alarm 1 -> +3 s -> Alarm 2



Dane techniczne

Znamionowe napięcie zasilania Us AC / DC 90 - 240 V, AC 80 - 264 V, DC 80 - 297 V, <2 VA
AC / DC 24 - 240 V, AC 20 - 264 V, DC 21 - 297 V, <2 VA
Podłączane rezystory PTC 2 x 1 ... 6 PTC zgodnie z DIN VDE V 0898-1-401 (dawniej DIN 44081/82)
Punkt przełączania <4000 Ω
Przekaźnik wyjściowy 2 x 1 styk przełączający
Rodzaj kontaktu Typ 2 (patrz ogólne informacje techniczne)
Test kondycji patrz ogólne informacje techniczne
Znamionowa temperatura otoczenia -20 ... + 55 ° C
Wymiary wys. X szer. X gł Wersja S12: 82 x 42 x 121 [mm]
Załącznik na szynie DIN 35 mm zgodnie z EN 60 715 lub śrubami M4 (opcja)
Obudowa ochronna / zaciski IP30 / IP20
Waga około 210 g
