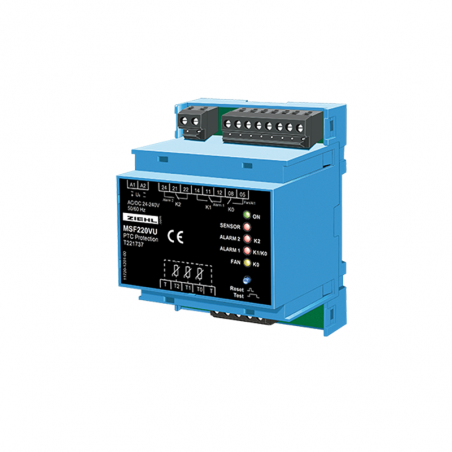

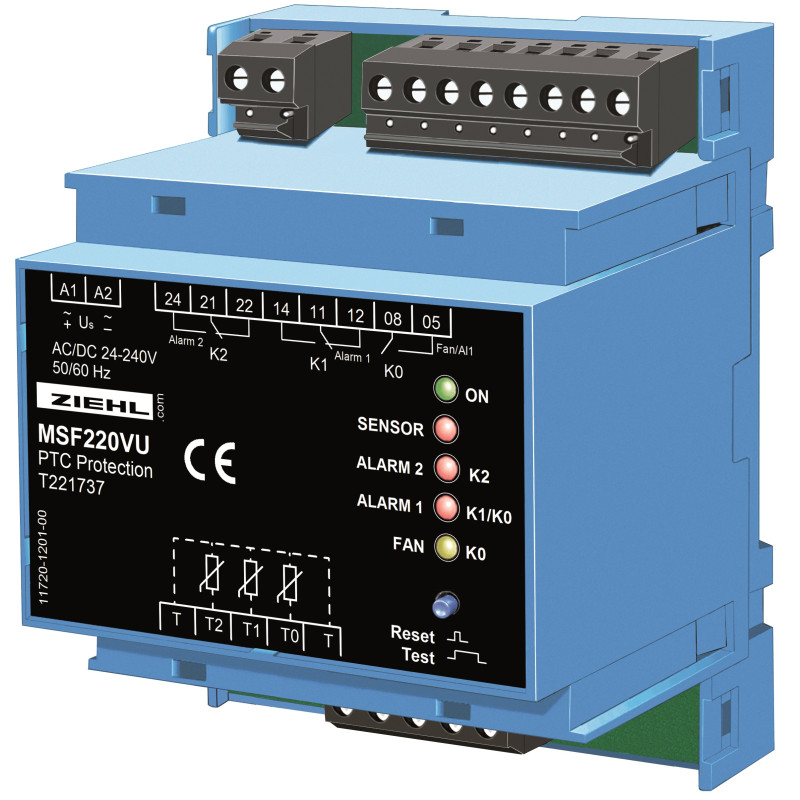

Przekaźnik termiczny PTC typu MSF220V / MSF220VU
  • Przekaźnik termiczny PTC typu MSF220V / MSF220VU

Zdjęcia mają charakter wyłącznie informacyjny. Zobacz specyfikację produktu

proszę używać znaków łacińskich

Producent: ZIEHL

Przekaźnik termiczny PTC typu MSF220V / MSF220VU

MSF 220 V jest szczególnie odpowiedni do monitorowania temperatury w suchych transformatorach. Do tego urządzenia można podłączyć 3 obwody PTC o różnych temperaturach odpowiedzi nominalnej (NRT), jeden do sterowania wentylatorem (chłodzenie wymuszone) i dwa do alarmów. Każdy obwód PTC jest monitorowany pod kątem przerw i zwarć. Zmniejsza to prawdopodobieństwo fałszywych alarmów.

  • 3 obwody PTC
  • MSF 220 VU dla uniwersalnego napięcia zasilania 24/240 V AC / DC
  • inteligentne sterowanie wentylatorem (przekaźnik K0, 1 styk normalnie otwarty)
  • ALARM 1 w trybie prądu zamkniętego (przekaźnik K1, 1 zestyk przełączny) dla alarmu wstępnego. Sygnalizuje również błąd w dowolnym czujniku i przerwanie napięcia zasilania.
  • ALARM 2 w trybie prądu pracy (przekaźnik K2, 1 zestyk przełączny). Brak sygnału przy włączaniu i wyłączaniu napięcia zasilania.
  • wszystkie przekaźniki wyjściowe potencjałowo oddzielone od siebie.
  • monitorowanie linii czujników
  • Przycisk TEST (zatrzymanie możliwe przed ALARMEM 2)
  • Proste testowanie z odłączalnym monitorowaniem przerw i zwarć (przez 10 minut).
  • Diody LED ON, błąd czujnika, wentylator, ALARM 1 i ALARM 2
  • Komponent uznany przez UL
  • zaciski wtykowe
  • obudowa do montażu na szynie DIN lub na ścianie
  • wysokość montażu 55 mm

Produkt występuje w dwóch wersjach, w zależności od napięcia zasilania:

MSF220V T221738 AC 220-240 V
MSF220VU T221737 AC / DC 24-240 V


Dane techniczne

Znamionowe napięcie zasilania Us AC 220-240 V ± 10%, 50/60 Hz ≤ 3 VA
AC / DC 24 V, ± 15%, <3 VA
Podłączane rezystory PTC 3 x 1 ... 6 PTC zgodnie z DIN VDE V 0898-1-401 (dawniej DIN 44081/82)
Punkt przełączania <4000 Ω
Przekaźnik wyjściowy 2 x 1 styk przełączający, 1 styk normalnie otwarty (nie)
Rodzaj kontaktu Typ 2 (patrz ogólne informacje techniczne)
Test kondycji patrz ogólne informacje techniczne
Znamionowa temperatura otoczenia -20 ... + 55 ° C
Wymiary wys. X szer. X gł Wersja V4: 90 x 70 x 58 [mm]
Załącznik na szynie DIN 35 mm zgodnie z EN 60 715 lub śrubami M4 (opcja)
Obudowa ochronna / zaciski IP30 / IP20
Waga około 320 g
