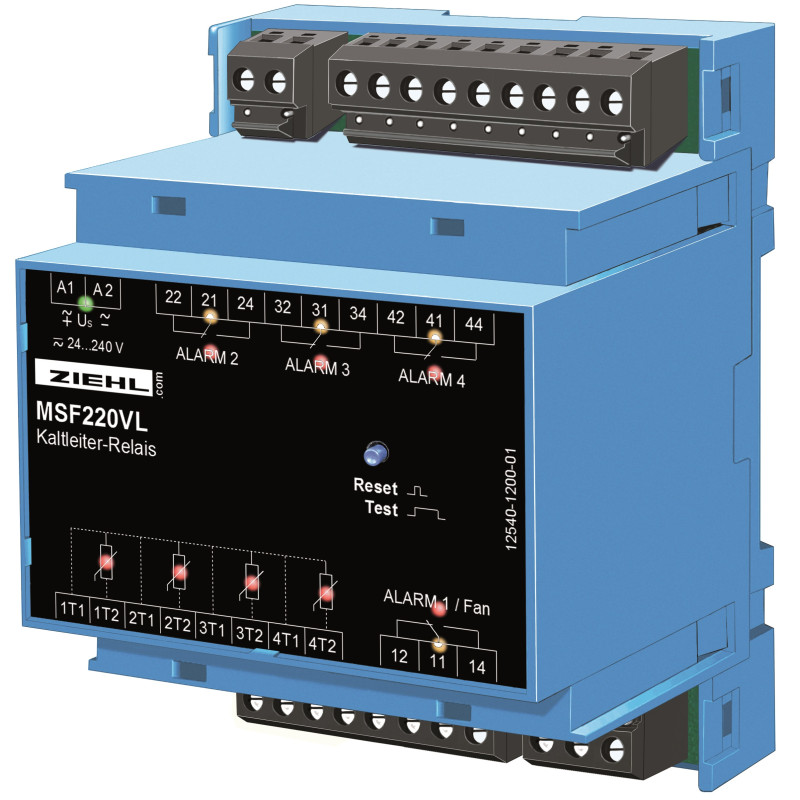

Przekaźnik termiczny PTC typu MSF220VL
  • Przekaźnik termiczny PTC typu MSF220VL

Zdjęcia mają charakter wyłącznie informacyjny. Zobacz specyfikację produktu

proszę używać znaków łacińskich

Producent: ZIEHL

Przekaźnik termiczny PTC typu MSF220VL

MSF220VL jest szczególnie odpowiedni do monitorowania temperatur w suchych transformatorach, gdy mierzona jest również temperatura rdzenia. Monitorowanie temperatury rdzenia jest szczególnie wymagane w transformatorach prostowniczych ze względu na harmoniczne powodujące ciepło w rdzeniu.
Inteligentne sterowanie automatycznie wydłuża czas działania wentylatora chłodzącego, w zależności od obciążenia transformatora. Każdy obwód PTC jest monitorowany pod kątem przerw i zwarć. Zmniejsza to prawdopodobieństwo fałszywych alarmów. Przekaźniki w trybie prądu roboczego zapobiegają sygnałowi wyzwolenia przy włączaniu napięcia zasilania.

  • 4 wejścia dla PTC
  • Inteligentne sterowanie wentylatorem
  • Automatyczny test wentylatora 1x / tydzień
  • elektroniczna blokada ponownego zamknięcia dla alarmów (wyzwalaczy) podłączalnych
  • Monitorowanie czujników
  • Przycisk testowy
  • Proste testowanie z odłączalnym monitorowaniem przerw i zwarć (przez 10 minut)
  • cURus
  • Diody LED alarmów, stanów przekaźników i czujników
  • Obudowa do montażu na szynie DIN lub na ścianie (opcja)
  • Wysokość montażu 55 mm
  • Uniwersalne napięcie zasilania 24 V AC / DC

Urządzenie można dostosować do różnych aplikacji za pomocą 4 programów:

  1. Sterowanie wentylatorem - alarm - wyłączenie (uzwojenie) - wyłączenie (rdzeń)
  2. Alarm - wyłączenie (uzwojenie) - wyłączenie (rdzeń) - alarm (błąd)
  3. Sterowanie wentylatorem - alarm - wyłączenie (uzwojenie) - alarm (błąd)
  4. Sterowanie wentylatorem z histerezą T1 / T2 - alarm - wyłączenie (uzwojenie) - przekaźnik czasowy

Produkt występuje w poniższej wersji:

T221674 AC / DC 24-240 V


Dane techniczne

Znamionowe napięcie zasilania Us AC / DC 24 - 240 V ± 15%, <3 VA
Podłączane rezystory PTC 4 x 1 ... 6 PTC zgodnie z DIN VDE V 0898-1-401 (dawniej DIN 44081/82)
Punkt przełączania <4000 Ω
Przekaźnik wyjściowy Styk przełączający 4 x 1 (co)
Rodzaj kontaktu Typ 2 (patrz ogólne informacje techniczne)
Test kondycji patrz ogólne informacje techniczne
Znamionowa temperatura otoczenia -20 ... + 60 ° C
Wymiary wys. X szer. X gł Wersja V4: 90 x 70 x 58 [mm]
Załącznik na szynie DIN 35 mm zgodnie z EN 60 715 lub śrubami M4 (opcja)
Obudowa ochronna / zaciski IP30 / IP20
Waga około 250 g
