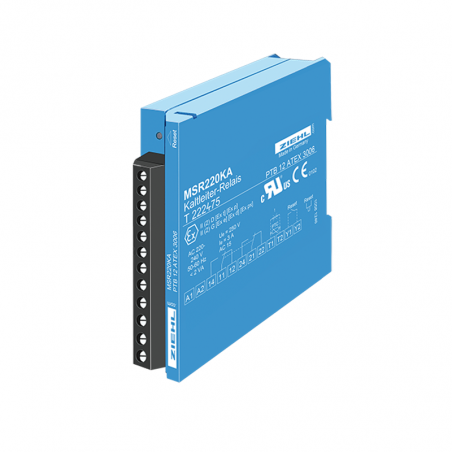

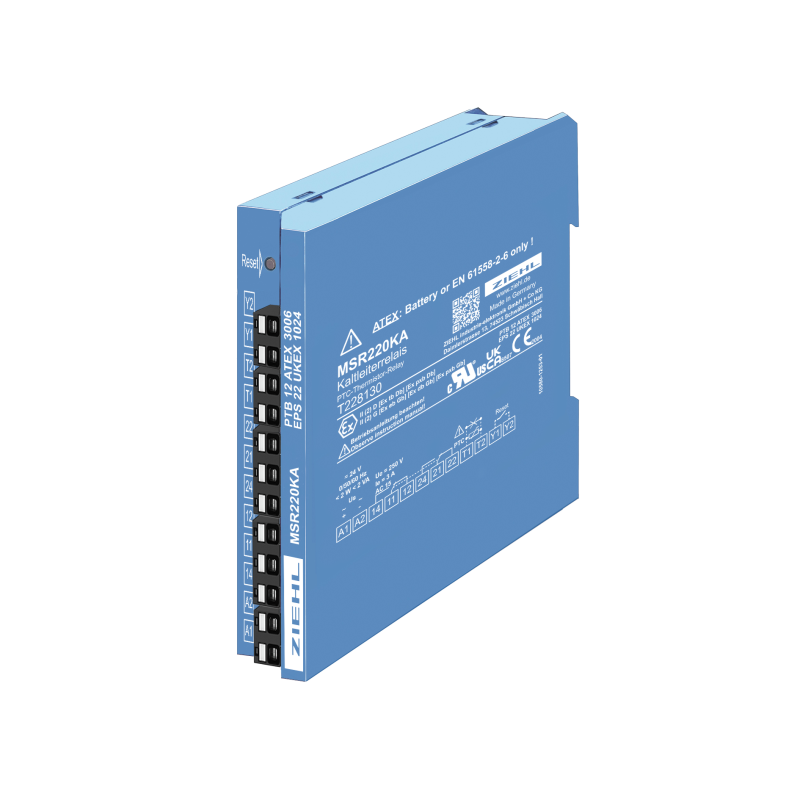

Przekaźnik termiczny PTC typu MSR220KA
  • Przekaźnik termiczny PTC typu MSR220KA

Zdjęcia mają charakter wyłącznie informacyjny. Zobacz specyfikację produktu

proszę używać znaków łacińskich

Producent: ZIEHL

Przekaźnik termiczny PTC typu MSR220KA

Przekaźnik PTC do zastosowania jako urządzenie zabezpieczające przed niedopuszczalnym nagrzewaniem urządzeń elektrycznych w obszarach z gazami wybuchowymi (strefy 1 i 2) oraz w obszarach z palnym pyłem (21 i 22), np. Do bezpośredniego monitorowania temperatury silników przeciwwybuchowych EEx e i EEx d. Terminale ułożone pionowo. Każdy terminal pozostaje dostępny, nawet jeśli wszystkie inne są już zajęte.

  • zatwierdzenie ATEX zgodnie z dyrektywą 2014/34 / UE
  • SIL 1 zgodnie z IEC 61508
  • PL c zgodnie z ISO 13849
  • 1 zestaw rezystorów PTC (termistorów), każdy 1 ... 6 czujników PTC
  • monitorowanie zwarcia obwodu czujnika
  • przekaźnik wyjściowy z 1 lub 2 stykami przełączającymi
  • elektroniczna blokada ponownego zamykania (odłączalna)
  • zintegrowany przycisk RESET
  • link do zewnętrznego resetu
  • automatyczny reset przy powrocie napięcia
  • Przycisk RESET ze zintegrowanymi diodami LED do włączania zasilania (zielony) i ALARM (czerwony)
  • Obudowa K, pionowo ustawione zaciski o szerokości 22,5 mm
  • montaż na szynie DIN lub za pomocą 2 śrub M4 (opcja)
  • Komponent uznany przez UL
  • Opcja: inne napięcia zasilania


Produkt występuje w czterech wersjach, w zależności od napięcia zasilania i ilości kontaktów:

T222475 AC 220-240 V 2 kontakty
T222471 AC / DC 24 V 2 kontakty
T222473 AC 110-120 V 2 kontakty
T222476 AC 380-415 V 2 kontakty


Dane techniczne


Znamionowe napięcie zasilania Us AC 220 - 240 V ± 10% 50/60 Hz ≤ 2 VA
AC / DC 24 V, AC ± 10% DC 21-30 V <2 VA,
bez separacji potencjałów
Podłączane rezystory PTC 1 ... 6 PTC szeregowo zgodnie z DIN VDE V 0898-1-401 (wcześniej DIN 44081/82)
Punkt przełączania <4000 Ω
Przekaźnik wyjściowy 1 lub 2 styk przełączający
Rodzaj kontaktu Typ 2 (patrz ogólne informacje techniczne)
Test kondycji patrz ogólne informacje techniczne
Znamionowa temperatura otoczenia -20 ... + 55 ° C
Wymiary wys. X szer. X gł Wykonanie K: 75 x 22,5 x 115 [mm]
Załącznik na szynie DIN 35 mm zgodnie z EN 60 715 lub śrubami M4 (opcja)
Obudowa ochronna / zaciski IP30 / IP20
Waga około 150 g
