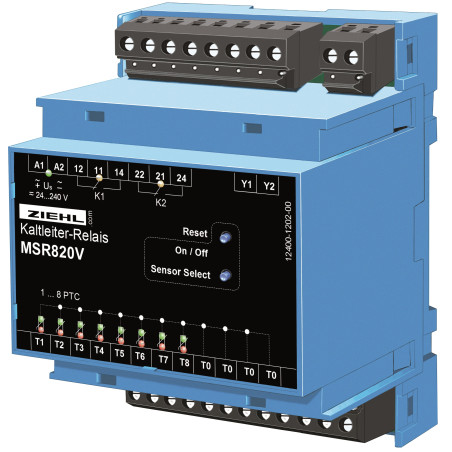

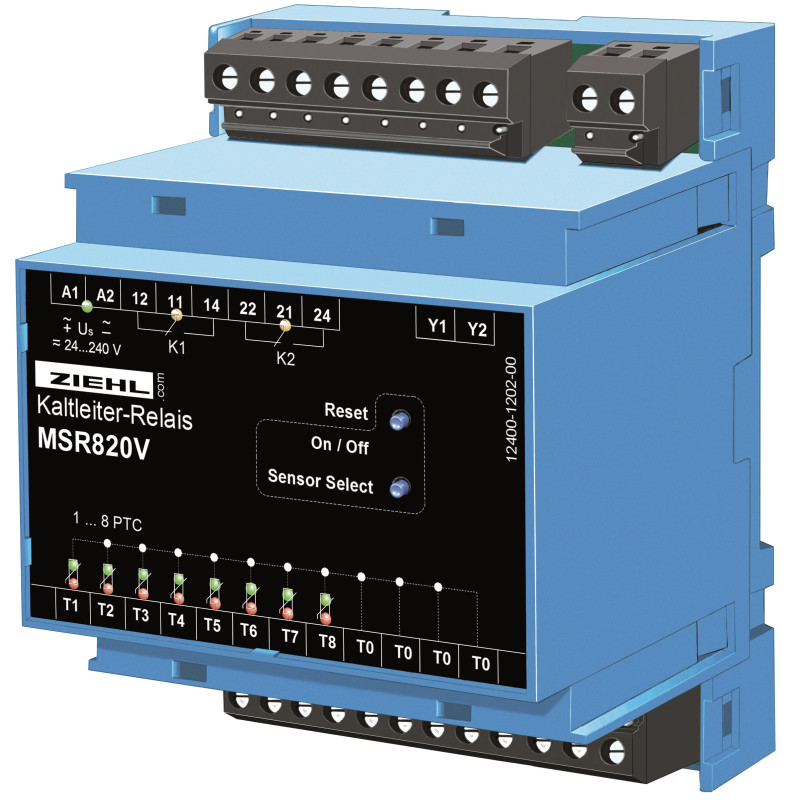

Przekaźnik termiczny PTC typu MSR820V
  • Przekaźnik termiczny PTC typu MSR820V

Zdjęcia mają charakter wyłącznie informacyjny. Zobacz specyfikację produktu

proszę używać znaków łacińskich

Producent: ZIEHL

Przekaźnik termiczny PTC typu MSR820V

MSR820V monitoruje jednocześnie do 8 obwodów rezystora PTC. Wspólny przekaźnik sygnalizuje alarm lub błąd w obwodzie czujnika. Wejścia można włączyć lub wyłączyć podczas pracy. MSR820V może być również używany jako annuciator błędów dla raportów zbiorczych.

  • 1-8 obwodów PTC, każdy 1… 6 PTC szeregowo (maks. Rezystancja zimna 1500 Ω / obwód)
  • Łatwe włączanie / wyłączanie obwodów PTC (wyświetlacz z diodami LED)
  • 2 bezpotencjałowe wyjścia przekaźnikowe, wyświetlanie stanu przełączania za pomocą diod LED
  • Wyświetlanie stanu obwodów PTC za pomocą 2 diod LED na obwód
  • Elektroniczny zamek samozamykający (rozłączalny z mostkiem Y1-Y2)
  • monitorowanie kontaktów dla zbiorczych raportów błędów
  • Funkcje programowalne:
    - Monitorowanie zwarcia PTC (WYŁ. / WŁ.)
    - Zewnętrzny reset jako styk normalnie zamknięty (nc) lub otwarty (brak) (Y1, Y2)
    - Blokada ponownego załączenia zabezpieczona przed awarią zasilania (OFF / ON)
    - Funkcja przekaźnika:
    K1 i K2 - Tryb prądu zamkniętego
    K1 i K2 - Tryb prądu roboczego
    K1 zamknięty i K2 roboczy
  • Uniwersalne napięcie zasilania AC / DC 24 - 240 V
  • Montaż na szynie DIN 35 mm EN 60715 lub na ścianie (opcja)
  • Wysokość montażu 55 mm


Produkt występuje w poniższej wersji:

T221709 AC / DC 24-240 V


Dane techniczne

Znamionowe napięcie zasilania Us AC / DC 24-240 V 0/50/60 Hz + 25 / -20%,ADC 20,4 - 297 V ……... AC 20 - 264
Podłączane rezystory PTC 8 x 1 ... 6 sztuk zgodnie z DIN VDE V 0898-1-401 (wcześniej DIN 44081/82)
Punkt przełączania 3,3 kΩ ... 4 kΩ typowo 3,65 kΩ
Przekaźnik wyjściowy 2 x 1 zestyk przełączny (CO)
Rodzaj kontaktu AgSnO2
Warunki testowe patrz ogólne informacje techniczne
Znamionowy zakres temperatur otoczenia -20 ... + 55 ° C
Wymiary W x S x G Wersja V4: 90 x 70 x 58 mm, wysokość montażu 55 mm
Załącznik na szynie NS 35 mm zgodnie z EN 60 715 lub za pomocą śrub M4 (opcja)
Obudowa ochronna / zaciski IP 30 / IP 20
Waga około 180 g
