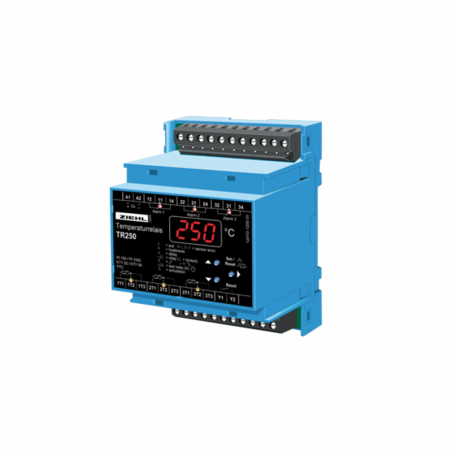

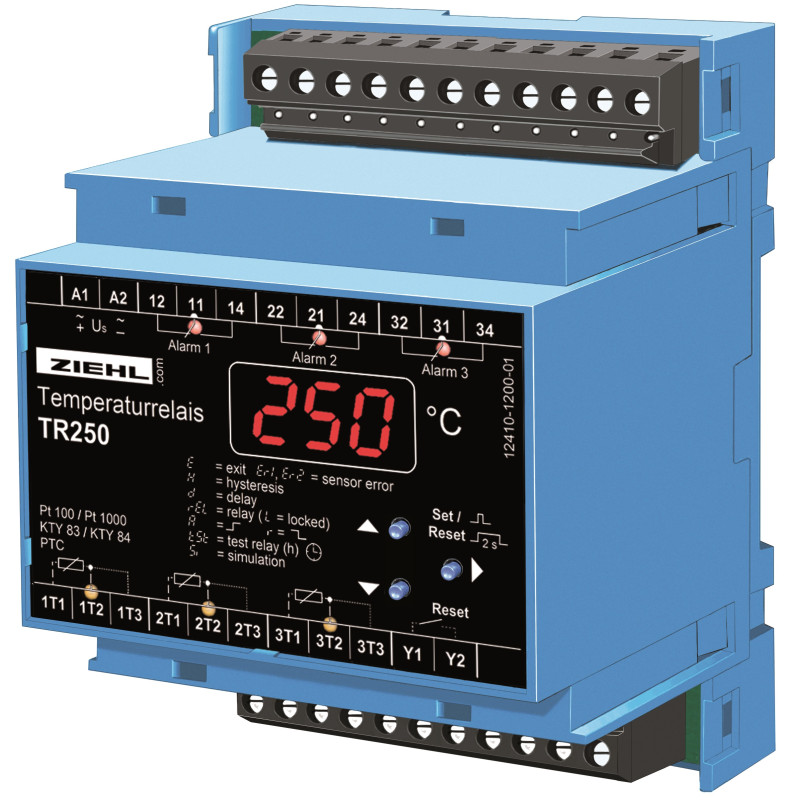

Przekaźnik termiczny TR250

Termostat Pt100 TR250 monitoruje jednocześnie do 3 czujników Pt100 (RTD), Pt1000, KTY83 KTY84 lub termistorów (PTC). Różne typy czujników, np. Pt 100 i PTC, mogą być monitorowane jednocześnie. Urządzenie jest szczególnie odpowiednie do monitorowania silników, generatorów i transformatorów.

Inną aplikacją jest zastosowanie jako 2- lub 3-stopniowy sterownik z dodatkowym monitorowaniem nadmiernej lub niskiej temperatury. monitorowanie różnic temperatur 2 czujników lub regulatora temperatury dla pomp ciepła.


Funkcjonować

  • Pomiar zakresu monitorowania -199 ... + 850 ° C
  • Rozdzielczość 0,1 ° C dla zakresu pomiarowego –19,9 ... 99,9 do wyboru
  • 3 wyjścia przekaźnikowe K1 do K3 ze stykami przełączającymi
  • Uniwersalny zasilacz AC / DC 24-240 V.
  • Łatwe ustawienie
  • Przechowywanie wartości temperatur MIN i MAX
  • Licznik alarmów dla alarmów 3x99 z wyświetleniem czujnika i upływu czasu
  • Blokada kodu przed manipulacją ustawieniami

3 wejścia czujników:

  • Pt 100 (RTD) lub Pt 1000, połączenie 2- lub 3-przewodowe, KTY83, KTY84
  • Termistory (PTC) każdy 1 ... 6 szeregowo
  • Monitorowanie zwarcia i przerwy

Wyświetla:

  • 3-cyfrowy 7-segmentowy wyświetlacz temperatury i programowania
  • 3 diody LED dla czujników, dla alarmów / przekaźników
  • wyświetlać ° C lub ° F do wyboru, rozdzielczość 0,1 ° C

Funkcje przełączania:

  • 3 przekaźniki
  • najcieplejszy / najzimniejszy czujnik przełącza przekaźnik
  • 3 diody LED dla alarmu / przekaźnika
  • programowalny dla każdego przekaźnika:monitorowanie różnicy temperatur
    • histereza
    • automatyczny reset lub elektroniczna blokada ponownego zamykania
    • czas opóźnienia przełączania i przełączania z powrotem
    • tryb pracy lub zamknięty prąd
    • cykliczna kontrola działania

6 zaprogramowanych programów:

  • Silnik / generator 3x Pt 100
  • transformator z 3x Pt 100
  • transformator z 2x PTC i 1x Pt 100
  • transformator z 2x PTC / 3x PTC
  • 3 x 1 alarm na czujnik


Dane techniczne

Znamionowe napięcie zasilania Us AC / DC 24 - 240 V
Tolerancja DC 20, 4–297 V
Tolerancja AC DC 20, 4 - 297 V ..... AC 20 - 264 V 50/60 Hz
Wynik 3 x co (przełączenie)
Napięcie przełączania max. AC 415 V.
Prąd przełączania max. 5 A.
Moc przełączania max. 1250 VA (obciążenie rezystancyjne)
maks. 120 W przy 24 V DC
Oceny elektryczne UL 250 V ac, 5 A, rezystancyjny
E214025 240 V ac, 1/2 KM
120 V ac, ¼ KM
B 300 - pilot, UL 508
Znamionowy prąd operacyjny Ie
AC15		 Tj. = 3 A ..... Ue = 250 V.
DC13 Ie = 2 A ..... Ue = 24 V
Ie = 0,2 A ..... Ue = 125 V
Ie = 0,1 A ..... Ue = 250 V
Zalecany bezpiecznik dla styków T 3,15 A (gL)
Oczekiwany czas kontaktu mechaniczny 3 x 107 operacji
Oczekiwana żywotność elektryczna 1 x 105 operacje AC 250 V / 6 A
Znamionowe napięcie udarowe 4000 V.
Kategoria przepięcia III
Poziom zanieczyszczenia 2)
Znamionowe napięcie izolacji Ui 300 V.
Na czas 100%
emitowane zakłócenia EN 61000-6-3
Rozerwanie EN 61000-4-4 +/- 4 kV
Impuls 5/50 ns, f = 5 kHz, t = 15 ms, T = 300 ms
PRZYPŁYW IEC 61000-4-5 +/- 4 kV
Impuls 1,2 / 50 μs (8/20 μs)
rozładowanie elektryczności statycznej Kontakt IEC 61000-4-2 +/- 4 kV, powietrze +/- 8 kV
Zakres temperatur otoczenia -20 ° C ... +65 ° C
Zakres temperatur przechowywania -20 ° C… +70 ° C
Wysokość Do 2000 m
Warunki klimatyczne 5 - 85% rel. wilgotność, bez kondensacji
Zakres temperatur zewnętrznych przewodów -5 ° C… +70 ° C
Odporność na wibracje EN 60068-2-6 2… 25 Hz ± 1,6 mm
25 ... 150 Hz 5 g
Precyzja ± 0,5% wartości ± 1 K (KTY ± 5 K)
Prąd czujnika ≤ 1 mA
Czas pomiaru t M
Wysokość montażu 55 mm
Szerokość 4 TE
Wymiary (szer. X wys. X gł.) 70 x 90 x 58 mm
Przewód z litego połączenia każdy 1 x 1,5 mm2
Drut splatany z izolowanymi tulejami każdy 1 x 1,0 mm2
Moment obrotowy 0,5 Nm (3,6 funta.in)
Klasa ochrony obudowy IP 30
Zaciski klasy ochrony IP 20
Pozycja montażowa każdy
Montowanie Mocowanie zatrzaskowe na standardowej szynie 35 mm EN 60 715 lub śrubach M4
Waga app. 200g
