ELECTROAIR® DA6010 Ekranowane
  • ELECTROAIR® DA6010 Ekranowane

Zdjęcia mają charakter wyłącznie informacyjny. Zobacz specyfikację produktu

proszę używać znaków łacińskich

Producent: OMERIN

ELECTROAIR® DA6010 Ekranowane

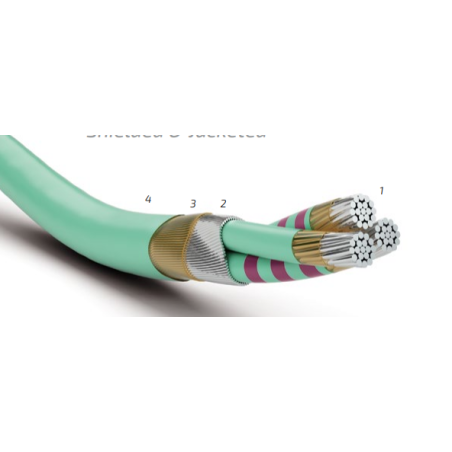

Specyfikacja DA6007

  • Jeden do trzech przewodów DA6007
  • Spiralny ekran z ocynowanej miedzi
  • Taśma poliamidowa
  • Powłoka zewnętrzna z fluoropolimeru (kolor powłoki zewnętrznej patrz tabela poniżej)

Normy

Budowa i właściwości:

  • Standard AIR 4524/E – BNAE File AIR N°6 418 600
  • EN 2083
  • Certyfikowane STPA File N°1797 (N°42284/STPA/CIN.6 of 29/08/1986)

Cechy

Termiczne

Temperatura pracy ciągłej: -55°C to +150°C
Dostępne +200°C (patrz Opcje)

Elektryczne

Napięcie robocze: 600 V RMS

Mechaniczne

Odporność na przecięcie: ★★★★✩
Odporność na ścieranie: ★★★★✩
AIR 4524/E

Chemiczne

Odporność na środowisko chemiczne: ★★★★★
Odporność na wilgoć: ★★★★★
Odporność na płyny lotnicze: ★★★★★
AIR 4524/E

Ogień-dym

Trudnopalny
Wskaźnik tlenowy > 90%
FAR 25

Znakowanie

Brak oznaczenia na osłonie. Przewody są oznaczone (więcej informacji w ref. DA6007).

Kod koloru

DA6010 1X (Jeden przewód): Jasnozielony, różowy lub biały
DA6010 2X or 3X (wiele przewodów):

  • Pierwszy przewód: jasnozielony, różowy lub biały
  • Drugi przewód: ten sam kolor co pierwszy przewód i dwa kolorowe pierścienie (różowy)
  • Trzeci przewód: ten sam kolor co pierwszy przewód i trzy kolorowe pierścienie (różowy)

Zastosowanie

Lekkie kable elektryczne do użytku w pokładowych systemach elektrycznych samolotów myśliwskich.

AWG Konstrukcja (n x mm) Średnica zewnętrzna kabla (mm) Maksymalny ciężar liniowy (kg / km) Maksymalna rezystencja liniowa przy 20°C (Ω / km)
26 19 x 0.10 0.80 1.85 149.0
24 19 x 0.12 0.90 2.52 106.0
22 19 x 0.15 1.06 3.74 55.3
20 19 x 0.20 1.32 6.33 31.0
18 19 x 0.25 1.57 9.50 19.5
16 19 x 0.30 1.84 13.40 13.0
14 37 x 0.25 2.11 18.10 10.2
Liczba przewodów i AWG Średnica zewnętrzna kabla (mm) Maksymalny ciężar liniowy (kg / km) Kolor powłoki
1 x AWG 22 1.41 6.10 Jasnozielony
1 x AWG 20 1.76 10.10 Różowy
1 x AWG 18 2.03 15.60 Biały
1 x AWG 16 2.25 18.40 Jasnozielony
1 x AWG 14 2.59 24.90 Różowy
2 x AWG 26 2.10 6.80 Jasnozielony
2 x AWG 24 2.25 8.50 Różowy
2 x AWG 22 2.58 12.20 Biały
2 x AWG 20 3.06 19.90 Jasnozielony
2 x AWG 18 3.29 24.80 Różowy
2 x AWG 16 4.16 38.50 Biały
2 x AWG 14 4.57 50.90 Jasnozielony
3 x AWG 26 2.11 9.70 Różowy
3 x AWG 24 2.41 12.80 Jasnozielony
3 x AWG 22 2.73 18.70 Jasnozielony
