Systemy uziemień

Załadunek i rozładunek cystern płynami lub proszkami może generować elektryczność statyczną, która może powodować iskrzenie. Spowodowane jest to tarciem cząstek substancji o siebie i/lub o ścianki zbiornika, w którym są umieszczane.

Charakterystyka systemu:

System uziemienia ciężarówki TES01 składa się z jednostki sterującej, zacisku uziemiającego oraz kabla lub bębna kablowego.

• Bezpieczne rozładowywanie elektrostatyczne ciężarówek

• Stała kontrola rezystancji elektrycznej

• Rozpoznawanie pojemności ciężarówki

• Diody sygnalizacyjne o wysokiej widoczności

• Styk beznapięciowy do PLC, pompy, ...

• Zasilanie 100-240V AC lub 24V DC w standardzie

• Zgodny z IEC 60079-32-1:2013 i NFPA77:2014

• Prosty montaż („plug and play”)

• Dostępny w wersji gazowej (EX) lub pyłowej (IP).

Zasada działania:

System weryfikacji uziemienia StuvEx TES01-V2 przeznaczony jest do wykrywania niskiego oporu elektrycznego między szczękami zacisku, które są przymocowane do punktu uziemienia ciężarówki. Jeśli wartości rezystancji są wystarczająco niskie, TES01-V2 umożliwi przewodzenie ładunku elektrostatycznego z ciężarówki do ziemi w kontrolowany sposób. Działanie to pozwoli uniknąć iskier. Następnie TES01-V2 sprawdzi układ elektryczny i wartość pojemności na zacisku. Jeśli pojemność odpowiada pojemności ciężarówki, zielony wskaźnik zaświeci się, a załadunek lub rozładunek zostanie zwolniony. TES01-V2 będzie teraz stale monitorować połączenie między ciężarówkami i szczękami zaciskowymi, aby uniknąć gromadzenia się ładunków elektrostatycznych. Jeśli zacisk jest

usunięty z ciężarówki, TES01-V2 uzna to za potencjalnie niebezpieczną sytuację i zaświeci się czerwony wskaźnik. To natychmiast przerwie załadunek lub rozładunek dzięki przekaźnikowi blokady.

System uziemiający TES01-V2 to zestaw składający się z jednostki sterującej, złączki kablowej i zacisku przyłączeniowego ze stali nierdzewnej. Wszystkie komponenty posiadają certyfikat ATEX.

Opis jednostki testującej

Jednostka sterująca zapewnia pięć ważnych funkcji:

• Weryfikacja połączenia zacisku uziemiającego z wózkiem

• Rozpoznaje, że obiektem do uziemienia jest ciężarówka

• Uziemia ciężarówkę bez tworzenia iskier

• Posiada styk bezpotencjałowy do zwalniania funkcji ładowania i rozładowywania

• Wskazanie stanu

Kabel, kabel spiralny lub bęben kablowy

Do wyboru jest osobny kabel (10 m), kabel spiralny (3 – 10 m) lub kabel bęben (15 m) do podłączenia TES01-V2 do ciężarówki. Zwijacz kabla posiada automatyczny rozwieracz.

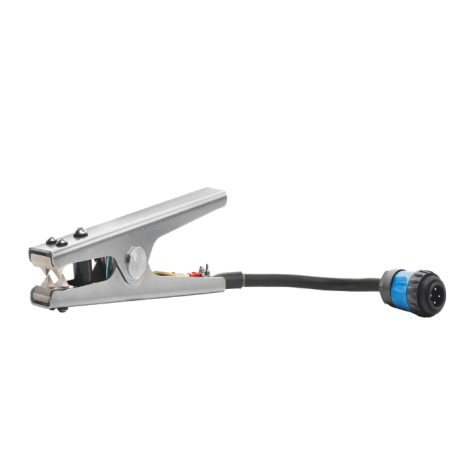

Aktywny zacisk uziemiający
W przypadku zacisków aktywnych obie szczęki zacisku są odizolowane od siebie i od samego korpusu zacisku. Dopóki szczęka zacisku nie jest podłączona do przewodu, obwód między szczękami zacisku pozostanie otwarty i nie będzie mógł płynąć prąd. Podłączenie zacisku do punktu uziemienia wózka spowoduje zamknięcie obwodu i TES01-V2 zaczyna działać. Opcjonalne miejsca przechowywania zacisku mogą być dostarczane z zadaszeniem lub bez.
