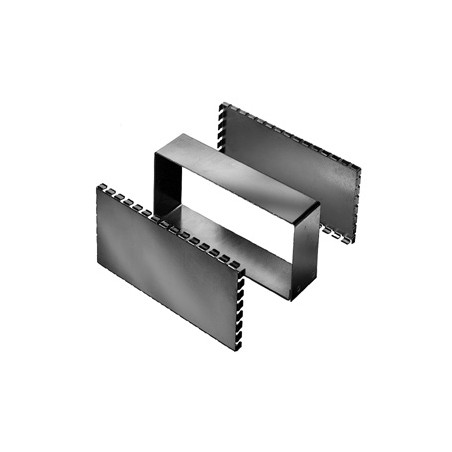

![Ekranowanie elementów na płytkach PCB Ekranowanie elementów na płytkach PCB](https://www.dacpol.eu/44408-large_default/ekranowanie-elementow-na-plytkach-pcbfeuerherdt.jpg)
![Ekranowanie elementów na płytkach PCB Ekranowanie elementów na płytkach PCB](https://www.dacpol.eu/44408-large_default/ekranowanie-elementow-na-plytkach-pcbfeuerherdt.jpg)
Musisz być zalogowany/a
Category
Montaż urządzeń
Modernizacja induktorów
Urządzenia indukcyjne
asd
Zdjęcia mają charakter wyłącznie informacyjny. Zobacz specyfikację produktu
proszę używać znaków łacińskich
L (Długość) [mm] |
B (Szerokość) [mm] |
H (Wysokość) [mm] |
P/N |
---|---|---|---|
25 | 25 | 15 | 9501 |
30 | 25 | 18 | 9502 |
40 | 28 | 20 | 9503 |
40 | 32 | 18 | 9504 |
60 | 40 | 20 | 9505 |
70 | 50 | 25 | 9506 |
L (Długość) [mm] |
B (Szerokość) [mm] |
H (Wysokość) [mm] |
P/N |
---|---|---|---|
20 | 20 | 10 | 9510 |
30 | 30 | 15 | 9511 |
50 | 25 | 15 | 9512 |
50 | 50 | 15 | 9513 |
75 | 50 | 25 | 9514 |
75 | 75 | 25 | 9515 |
100 | 50 | 25 | 9516 |
125 | 75 | 25 | 9517 |
L (Długość) [mm] |
B (Szerokość) [mm] |
H (Wysokość) [mm] |
P/N |
---|---|---|---|
50 | 50 | 15 | 9520 |
75 | 50 | 25 | 9521 |
100 | 50 | 35 | 9522 |
160 | 100 | 50 | 9523 |
L (Długość) [mm] |
B (Szerokość) [mm] |
H (Wysokość) [mm] |
Numer |
---|---|---|---|
50 | 50 | 15 | 9530 |
75 | 50 | 15 | 9531 |
100 | 50 | 25 | 9532 |
160 | 100 | 35 | 9533 |
220 | 100 | 50 | 9534 |
Materiał: | stal, BS EN 10130 DC01 |
---|---|
Grubość podstawy: | 0,914 mm |
Grubość pokrywy: | 0,559 mm |
Rezystancja powierzchni: | 20x10-6 Ohm |
Przewodność: | 5x104 S (mho) |
Tolerancja ekranu: | +/- 0,25 mm |
Tolerancja pinów: | +/- 0,10 mm |
Rozmiar pinów: | 1 x 2,25 mm |
Model | Wymiar według zarysu pinów [mm] |
Wymiar całkowity zewnętrzny z pokrywą | Liczba pinów | Rozstaw pinów [mm] |
||
---|---|---|---|---|---|---|
Długość (A) |
Szerokość (B) |
Wysokość (C) |
||||
CBPL1 | 20 | 20 | 10 | 25x25x11 | 4 | C/L |
CBPL11 | 25 | 25 | 10 | 30x30x11 | 4 | C/L |
CBPL5 | 30 | 30 | 15 | 35x35x16 | 8 | 20 |
CBPL12 | 40 | 40 | 15 | 45x45x16 | 8 | 10,5 |
CBPL2 | 50 | 25 | 15 | 55x30x16 | 10 | 20 |
CBPL6 | 50 | 50 | 15 | 55x55x16 | 8 | 20 |
CBPL9 | 75 | 50 | 15 | 80x55x16 | 12 | 20 |
CBPL3 | 75 | 50 | 25 | 80x55x26 | 12 | 20 |
CBPL7 | 75 | 75 | 25 | 80x80x26 | 16 | 20 |
CBPL4 | 100 | 50 | 25 | 105x55x26 | 12 | 20 |
CBPL8 | 125 | 75 | 25 | 130x80x26 | 20 | 20 |
CBPL10 | 160 | 100 | 35 | 165x105x36 | 24 | 20 |
Materiał: | stal cynowana, BS EN 1202 |
---|---|
Grubość: | 0,54 mm |
Rezystancja powierzchni: | 20x10-6 Ohm |
Przewodność: | 5x104 S (mho) |
Tolerancja ekranu: | +/- 0,25 mm |
Tolerancja pinów: | +/- 0,10 mm |
Rozmiar pinów: | 1 x 2,25 mm |
Model | Wymiar według zarysu pinów [mm] |
Wymiar całkowity zewnętrzny z pokrywą | Liczba pinów | Rozstaw pinów [mm] |
||
---|---|---|---|---|---|---|
Długość (A) |
Szerokość (B) |
Wysokość (C) |
||||
CBMCPC1 | 20 | 20 | 15 | 21x21x16 | 4 | C/L |
CBMCPC2 | 25 | 25 | 15 | 26x26x16 | 8 | 10,5 |
CBMCPC3 | 30 | 25 | 20 | 31x26x21 | 8 | 10,5 |
CBMCPC4 | 30 | 30 | 15 | 31x31x16 | 8 | 10,5 |
CBMCPC5 | 40 | 30 | 15 | 41x31x16 | 10 | 10,5 |
CBMCPC6 | 40 | 35 | 20 | 41x36x21 | 12 | 10,5 |
CBMCPC7 | 40 | 40 | 15 | 41x41x16 | 8 | 20 |
CBMCPC8 | 50 | 50 | 15 | 51x51x16 | 8 | 20 |
CBMCPC9 | 60 | 40 | 20 | 61x41x21 | 10 | 20 |
CBMCPC10 | 70 | 50 | 25 | 71x51x26 | 10 | 20 |
CBMCPC11 | 75 | 75 | 25 | 76x76x26 | 12 | 20 |
CBMCPC12 | 100 | 50 | 25 | 101x51x26 | 12 | 20 |
UWAGA:
W ofercie dostępne jest wiele innych rozmiarów ekranów płytek PCB, możliwość również wykonania takiego ekranu wg specyfikacji klienta. W tym celu prosimy o kontakt z DACPOL Sp. z o.o.
Dostępność: Informujemy, że tego produktu nie ma w magazynie
Można złożyć zamówienie wstępne, zgłosić zainteresowanie produktem, klikając w przycisk “Zapytaj o dostępność”.
