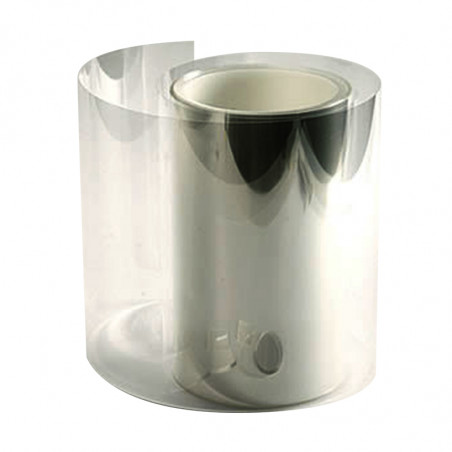

Folia ekranująca EMC ITO
  • Folia ekranująca EMC ITO

Zdjęcia mają charakter wyłącznie informacyjny. Zobacz specyfikację produktu

proszę używać znaków łacińskich

Producent: OPTICAL FILTERS

Folia ekranująca EMC ITO

Opis

Emi-ITO jest to szeroka gama szkieł wyposażonych w powierzchnię przewodzącą, które znajdują swoje zastosowanie w aplikacjach wymagających ekranowania w celu wyeliminowania zakłóceń elektromagnetycznych. Połączenie dużej przenikliwości promieni świetlnych oraz niskiej rezystancji sprawia iż produkty EMI/RFI są idealnym rozwiązaniem, ekranowanie wyświetlaczy jest bardziej efektywne oraz zachowane są dobre właściwości optyczne.



Właściwości powłoki

Szkła Emi-ITO występują w wersji nielaminowanej bądź stosuje się w nich szklane filtry z pokryciem ITO, które zapewnia rezystancje na poziomie 13 x 10-5 Ω/mm2. Wersje laminowane są bardziej wytrzymałe i posiadają więcej zastosowań w przypadku ochrony zewnętrznych powierzchni jak również ich krawędzi i obrzeży.

Powłoka szkła pokryta jest pierwszą warstwą ditlenku krzemu (SiO2), który jest krystalicznym ciałem stałym o wysokiej twardości. Druga warstwa (ITO) jest połączeniem indu, cyny oraz tlenu, w różnych proporcjach zależnie od wymaganych właściwości.



Właściwości produktu

  • Rezystancja powłoki: 13 x 10-5 Ω/mm2
  • Grubość powierzchni: 150nm
  • Wytrzymałość temperaturowa: 140°C
  • Wilgotność (60oC/90%RH): bez efektów
  • Przyczepność do szkła: MIL M-13508 4.4.6
  • Wytrzymałość na ścieranie: MIL C-675-A 4.6.11
  • MIL E-12397-B
  • Transmisja: 550nm: 89%
  • Kolor: transparentny
  • Odbicie: <4%


Metody montażu

Bezpośredni kontakt z powierzchnią przewodzącą następuje za pośrednictwem odpowiedniego przewodzącego tworzywa. Szyba może być umieszczona na uszczelce piankowej, uszczelce sylikonowej z zatopionymi opiłkami srebra, taśmie miedzianej oraz busbarze. Zabrania się używania uszczelek zawierających drut, który może uszkodzić pokrycie lub umiejscowić szybę bezpośrednio na twardym plastiku lub metalowej powierzchni.



Efektywność ochrony

Tabela przedstawia jak pole elektryczne jest efektywnie ekranowane poprzez szkło Emi-ITO, co potwierdza fakt iż produkt jest odpowiednio wykonany.



Tłumienie [dB]

[MHz] 50 100 150 200 300 400 450
30 52 48 39 36 33 32 30
75 43 37 44 31 29 26 25
100 44 37 34 31 28 26 25
150 42 35 32 29 25 24 23
200 61 54 50 48 44 43 42
300 52 43 42 40 35 34 32
500 45 39 37 22 30 29 29
700 37 33 29 25 25 25 25
1000 32 26 24 24 24 24 24

Rezystancja powierzchni została specjalnie dobrana, aby zachować balans pomiędzy dobrym ekranowaniem i odpowiednimi parametrami optycznymi produktu. Powłoki o rezystancji większej niż 2 x 10-4 Ω/mm2 ekranują słabiej, zaś powłoki o mniejszej rezystancji obniżają emisję światła, a wartość odbicia wzrasta.



Dane techniczne

Rozmiar max 400 x 500mm
Grubość 1.1mm nielaminowane
2.5-4.3mm laminowane
Wykonanie zewnętrzne gładkie szkło
powierzchnia Anti-Reflective (MLAR)
Non-Glare (etch85)
Kształt krawędzi kwadratowa


Dodatkowe opcje

  • poprawa kontrastu
  • dodatkowe filtry
  • niestandardowa gęstość i kolor
  • filtry blokujące promieniowanie NIR (bliska podczerwień)


Wykończenie okien

    • Napylona warstwa srebra
    • Taśma z cynowanej miedzi
    • Bezpośredni kontakt

Okno może być wykonane ze szkła, poliwęglanu z opcją powłoki nie odbijające światło lub/i powłoki antyrefleksowej.
