Maty Kemet - przegląd

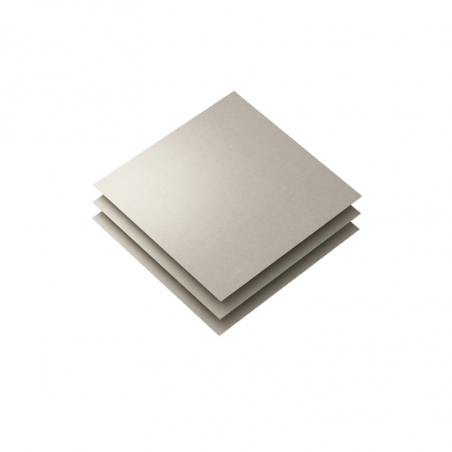

Absorbery mikrofal FLEX SUPPRESSOR® marki KEMET to złożone ciała magnetyczne w formie arkusza, powstałe w wyniku wymieszania mikronowej wielkości opiłków magnetycznych z polimerem. W ten sposób, otrzymujemy wysokiej jakości materiał skutecznie tłumiący szumy o wysokich częstotliwościach, generowanych przez urządzenia elektroniczne.



Struktura




Specyfikacja

  • Wysoka przenikalność
  • Wysoka wydajność w pasmach GHz
  • UL94 V-0


Aplikacje

  • Tłumienie szumów radiacyjnych we wszystkich urządzeniach elektronicznych
  • Pomiary zakłóceń LTE, Wi-Fi, GPS itp.
  • Ochrona ESD (wyładowania elektrostatyczne)
  • Materiał magnetyczny do bezprzewodowego przesyłania mocy


Cechy

  • Tłumienie fal elektromagnetycznych – fala elektromagnetyczna wchodząc przez materiał zostaje stłumiona w wyniku utraty struktury magnetycznej
  • Tłumienie rezonansu - kontroluje prąd wysokiej częstotliwości i tłumi niepożądany rezonans elektromagnetyczny tworząc impedancję
  • Szerokie pasmo częstotliwości – od MHz do GHz
  • Cienki, elastyczny materiał wykorzystywany w wyposażeniu przenośnym
  • Praktycznie zero ograniczeń co do miejsca zastosowania
  • Szybki w aplikowaniu
  • Łatwy w obróbce
  • Zgodny z RoHS i bezhalogenowy (fluor, chlor, brom, jod, astat)
  • AEC-Q200 (FF1 i EFF4)


Przegląd materiałów

Typ EFA FF1 EFF4 FX5 EFX6 FG1 EFG2 EFS
Cechy Bez czerwonego fosforu Wysoka przenikalność AECQ200 Bardzo wysoka przenikalność AECQ200 Wysoka przenikalność magnetyczna Bardzo wysoka przenikalność magnetyczna Wysoka częstotliwość Wysoka częstotliwość Bardzo wysoka częstotliwość
Częstotliwość Do 10 GHz Do 10 GHz Do 10 GHz Do 10 GHz Do 10 GHz Do 10 GHz Do 10 GHz Do 10 GHz
Temperatura operacyjna [°C] -40 ÷ +105 -40 ÷ +125 -40 ÷ +125 -40 ÷ +105 -40 ÷ +105 -40 ÷ +105 -40 ÷ +105 -40 ÷ +105
Grubość [mm] 0.05/0.1/0.2/0.3 0.1/0.2/0.3/0.5 0.1/0.2/0.3/0.5 0.025/0.05/0.075 0.1/0.2/0.3 0.025/0.05/0.075 0.1/0.2/0.3 0.1/0.2/0.3/0.5/1.0
Standardowe wymiary [mm] 240 x 240 (rolka na zam.) 240 x 240 (rolka na zam.) 240 x 240 240 x 240 (rolka na zam.) 240 x 240 240 x 240 (rolka na zam.) 240 x 240 240 x 240
Gęstość względna 3.1 typ. 3.1 typ. 3.7 typ. 3.3 typ. 3.8 typ. 3.1 typ. 3.9 typ. 4.0 typ.
Rezystancja powierzchniowa [Ω] 1.0 x 106 min. 1.0 x 106 min. 1.0 x 106 min. 1.0 x 105 min. 1.0 x 105 min. 1.0 x 105 min. 1.0 x 105 min. 1.0 x 105 min.
Przewodność cieplna [W/mK] 1.3         0.22 0.22 0.22
Zgodność ze standardami UL94 V-0 UL94 V-0 UL94 V-0 UL94 HB UL94 HB UL94 HB UL94 HB UL94 V-0
UL (E176124) UL (E176124) UL (E176124) UL (E176124) UL (E176124)
Środo-
wisko		 RoHS Zgodny Zgodny Zgodny Zgodny Zgodny Zgodny Zgodny Zgodny
Halogen Bez Bez Bez Bez Bez Bez Bez Bez
PVC Bez Bez Bez Bez Bez Bez Bez Bez
Ołów Bez Bez Bez Bez Bez Bez Bez Bez
Czerwony fosfor Bez     Bez   Bez Bez Bez
Względna przenikalność magnetyczna
(dla 3 MHz)		 60 typ. 100 typ. 140 typ. 150 typ. 160 typ. 25 typ. 35 typ. 10 typ.
Uwagi μ60 wysoka przenikalność, bez czerwonego fosforu, niepalny (UL94 V-0) μ100 wysoka przenikalność, kwalifikacja AECQ200, niepalny (UL94 V-0) μ140 wysoka przenikalność, kwalifikacja AECQ200, dla FM, LTE 1 GHz μ100 wysoka przenikalność, różne grubości Najwyższa przenikalność w przemyśle, skład bezhalogenowy, niepalny (UL94 V-0) Doskonałe tłumienie wysokich szumów w pasmach WiFi i wyższych Pasma GHz, doskonała wydajność, dla WiFi, LTE-A 1…5GHz Pasma SHF, Wysoka wydajność, Dla 5G >>5GHz


Materiał może być dostarczony w różnych formach:

Z otworami, wycięte w ustalonym kształcie, kształt koła Wstępnie pocięte
Rolka wąska Rolka Z arkuszem aluminium lub folii PET


Typ Gdzie aplikowana Funkcja
Folia PET Przód Izolacja lub wzmocnienie mechaniczne
Arkusz aluminium Przód Ekranowanie
Różne taśmy klejące Tył Taśma o większej sile klejącej
Taśma cieńsza lub grubsza
Taśma odpowiednia do procesu reflow
Taśma dwustronna




Temperatura szczytowa +260 °C
Wstępne ogrzewanie 150-180 °C, max. 90s
A 200 °C lub więcej, max. 60s
B 230 °C lub więcej, max. 40s
Ilość razy max. 2 razy

Wszystkie absorbery mikrofal są przystosowane do lutowania rozpływowego, jeśli są używane ze specjalną dwustronną taśmą samoprzylepną. Dostępne na życzenie. W celu uzyskania dalszych szczegółów prosimy o kontakt.
