Ochrona EMC/RFI/IP

Opis

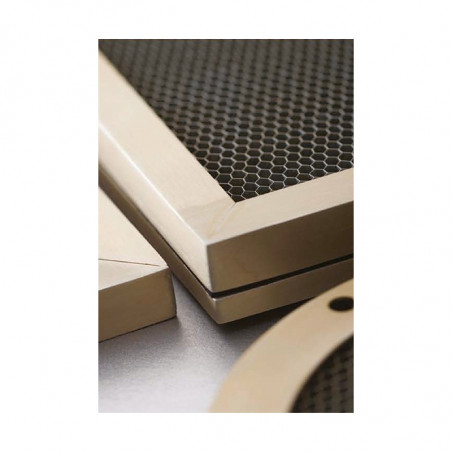

Nasza seria Osłon VH posiada wybór lekkich aluminiowych paneli wentylacyjnych o strukturze plastra miodu składających się z form przewodzących mediów przepływu powietrza pozostawionych w obróbce aluminiowej. Zostały stworzone do zastosowań w szafach i innych formach obudów komercyjnych.

Zastosowanie

Lekkie aluminiowe odpowietrzniki typu plaster miodu mogą być montowane na większości form ekranowanych obudów, w których wymagany jest przepływ powietrza, wentylatory chłodzące lub konwekcja. Można je montować w dowolnym miejscu na obudowie i można wyposażyć je w ochronne „płytki zabezpieczające”, aby chronić materiał o strukturze plastra miodu przed przypadkowym uszkodzeniem.

W miejscach, gdzie występuje narażenie na działanie żywiołów, otwory wentylacyjne mogą być wyposażone w „ukośną” strukturę plastra miodu, która posiada skierowane w dół otwory, zapobiegające wnikaniu wody deszczowej. Ma to dodatkowe zalety kierunkowego przepływu powietrza i zwiększonego tłumienia dzięki wyższemu współczynnikowi kształtu struktury komórki.

Panele wentylacyjne typu plaster miodu są zwykle dostarczane z uszczelkami w postaci gotowej do montażu, która pasuje zarówno do otworu w urządzeniu (bez kołnierza), jak i do wkładania w obudowę (w stylu kołnierzowym). W zależności od wymagań eksploatacyjnych dla danego zastosowania można je mocować za pomocą śrub w otworach w ramie lub za pomocą wkładek z gwintem wewnętrznym.

Aluminiowy materiał o strukturze plastra miodu tworzy się przez rozprężanie połączonej folii aluminiowej w strukturę plastra miodu. Proces ten, wspólny dla wszystkich producentów plastra miodu, wytwarza materiał „spolaryzowany” i przewodzący zarówno w poziomie, jak i w pionie. Aby przezwyciężyć problemy z polaryzacją, stosuje się dwie warstwy plastra miodu, zamontowane pod kątem 90 stopni względem siebie. Prosimy o kontakt w celu uzyskania szerszych informacji na temat polaryzacji.

Każda komórka w odpowietrzniku działa jak falowód, a jej działanie jest funkcją jego szerokości / wysokości oraz stosunku głębokości i szerokości komórki. Zwykle stosuje się współczynnik kształtu 4: 1 lub 5: 1.

Aluminiowe odpowietrzniki o strukturze plastra miodu są wykończone tak, aby pasowały do konkretnych zastosowań i mogą być chronione przez Alocrom 1000, 1200 lub galwanizację. Możemy również zaoferować konwersję liteitu zgodną z RoHS.

Wydajność - typowe tłumienie DB

Tolerancja

• Wymiary gabarytowe: ± 0.8mm
• Otwory: ± 0.5mm
• Mocowanie: z przyborami ± 0.2mm

Filtracja pyłu

Demontowalne filtry przeciwpyłowe są dostępne do użytku z filtrami tłumiącymi i znajdują się w sekcji Osłony VB. Zwykle są produkowane z ramami AFI lub AFS i można je montować za pomocą szybkozłączek ułatwiających czyszczenie lub wymianę.

Przykład zamówienia

VH-AFl -01-2260-4330-12-T/H (4.8) określa aluminiowy krzyżowo spolaryzowany panel wentylacyjny w ramie AF1 z 12 otworami o średnicy 4,8 mm. Pozycje otworów do uzgodnienia z klientem przed wyprodukowaniem lub pokazane na rysunku klienta.
