Pierścienie zapobiegające wytłaczaniu, znane również jako pierścienie oporowe (back-up rings), są stosowane w dynamicznych lub statycznych prętach uszczelniających lub tłokach. Pod wysokim ciśnieniem zapobiegają wnikaniu (wyciskaniu szczeliny) elementu uszczelniającego (O-Ring lub X-Ring) w szczelinę uszczelniającą.

Zalety

Oprócz wydłużenia żywotności pierścienia O-ring lub X-ring poprzez ochronę ich przed wszelkimi zanieczyszczeniami, zastosowanie pierścieni zabezpieczających przed wytłaczaniem poszerza ich zakres zastosowań, pozostając jednocześnie bardzo opłacalnymi w następujących przypadkach:

• Ciśnienie > 50 bar,
• Duże tolerancje i luz promieniowy,
• Wysoka prędkość,
• Zmiany ciśnienia,
• Szerokie zakresy temperatur.

Wersje pierścienia oporowego

Istnieją 3 standardowe profile pierścieni oporowych (BAE):

• AES: Pierścień oporowy, forma spiralna
• AEM: Pierścień oporowy, bez szczelin
• AEC: Pierścień oporowy, wklęsły

Profile AEM i AEC są dostępne w wersji szczelinowej o kącie 30° lub 45° lub na zamówienie w wersji specjalnej (20°).

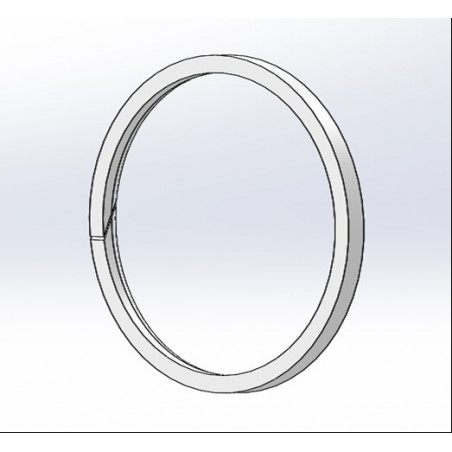

Pierścień oporowy typu AES

• Przekrój prostokątny
• Materiał: PTFE
• Kąt cięcia 30° lub 45°
• Użytkowanie statyczne i dynamiczne
• Tylko do ruchów posuwisto-zwrotnych
• Montaż w zamkniętych rowkach
• Można regulować prostymi cięciami w przypadku niestandardowych średnic
• Kompensacja dużych zmian temperatury i tolerancji poprzez śrubowe wydłużenie i skurcz

Pierścień oporowy typu AEM

• Przekrój prostokątny,
• Materiał: virgin (lity) lub filled (zbrojony) PTFE-PU-PA-NBR90,
• Możliwe ruchy posuwisto-zwrotne i obrotowe,
• Montaż w otwartych rowkach (możliwy w zamkniętych rowkach dla typu AEMF, kąt cięcia 30° lub 45°).

Pierścień oporowy typu AEC

• Przekrój wklęsły,
• Materiał : NBR90–FPM 90-virgin (lity) lub filled (zbrojony) PTFE-PU,
• Użytkowanie statyczne i dynamiczne,
• Tylko do ruchów posuwisto-zwrotnych,
• Duża powierzchnia styku chroni O-Ring przed odkształceniem w przypadku wysokich ciśnień pulsacyjnych,
• Montaż w otwartych rowkach (możliwy w zamkniętych rowkach dla typu AEF, kąt cięcia przy 30° lub 45°).

Zalecenia

Zalecenia są identyczne jak przy montażu O-ringu, jednak dla pierścieni oporowych nienaciętych, montaż w rowkach zamkniętych należy wykonać specjalnym narzędziem. Pierścień należy rozszerzyć stożkiem i ponownie skalibrować po montażu.
