Odlewane uszczelki przewodzące
  • Odlewane uszczelki przewodzące

Zdjęcia mają charakter wyłącznie informacyjny. Zobacz specyfikację produktu

proszę używać znaków łacińskich

Producent: TC SHIELDING

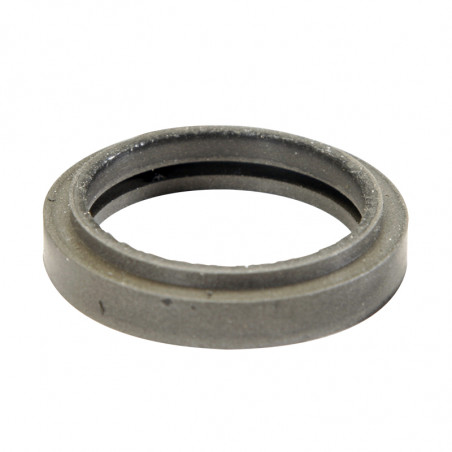

Odlewane uszczelki przewodzące

Technologia odlewania uszczelek przewodzących posiada wiele zalet. Proces ten umożliwia firmie TC Shielding produkcję komponentów z wysoką dokładnością. Poniżej kilka podstawowych zalet:

  • dziwne i kształty 3D łatwe do osiągnięcia
  • wysoka dokładność możliwa do osiągnięcia
  • małe/mniejsze komponenty możliwe do wyprodukowania
  • produkt może być z klejem
  • materiał: silikon i fluorosilikon z wieloma materiałami zatopionymi


Właściwości porównawcze - materiał odlewany

Opis
Rodzaj materiału 1A 1B 1D 1F 1G 1I

Rodzaj elastomeru (Sil - silikon, F/Sil - fluorosilikon) Sil Sil Sil Sil Sil Sil
Rodzaj materiału zatopionego Ag/Ni Ag/Cu Ag/Al Carbon Ag Ag/Glass
Kolor brąz brąz brąz czarny brąz brąz
Właściwości elektryczne Tolerancja Metoda testu
Rezystancja objętościowa (ohm.cm) Max   0,005 0,005 0,008 9,000 0,002 0,005
Skuteczność ekranowania (dB)
200 KHz (pole - H)		   MIL-G-83528
MIL 285		 70 70 70 30 70 55
100 MHz (pole - E)   105 115 110 65 115 95
500 MHz (pole - E)   105 115 105 60 115 95
2 GHz (Fala płaska)   100 115 100 40 115 95
10 GHz (Fala płaska)   100 115 100 30 115 95
Właściwości fizyczne
Ciężar właściowy (g/cm∆) ±5% ASTM D-792 3,71 3,32 2,19 1,19 3,20 "2.00
75
1.25"
Twardość (Shore A) ± 5 ASTM D-2240 70 75 70 70 75
Wytrzymałość na rozciąganie (MPa) Min ASTM D-412 1,25 1,25 1,25 5,00 1,25
Rozciąganie (%) Min ASTM D-412 100 100 100 150 100 100
Ściskanie (%) Max ASTM D-395 30 30 30 20 30 30
Max. temperatura pracy (°C) -   160 125 160 160 160 160
Min. temperatura pracy (°C) - ASTM D-1329 -50 -50 -50 -50 -50 -50


Opis
Rodzaj materiału 1J 1J/8 2A 2B 2D 2J
    Non Flam
Rodzaj elastomeru (Sil - silikon, F/Sil - fluorosilikon) Sil Sil F/Sil F/Sil F/Sil F/Sil
Rodzaj materiału zatopionego Ni/Gr Ni/Gr Ag/Ni Ag/Cu Ag/Al Ni/Gr
Kolor szary szary brąz brąz zielony zielony
Właściwości elektryczne Tolerancja Metoda testu
Rezystancja objętościowa (ohm.cm) Max   0,05 "0.050- 0,005 0,005 0,01 0,05
0.100"
Skuteczność ekranowania (dB)   MIL-G-83528
200 KHz (pole - H) MIL 285 70 70 75 75 70 70
100 MHz (pole - E)     95 95 110 110 110 100
500 MHz (pole - E)     90 90 110 120 105 100
2 GHz (Fala płaska)     90 90 105 120 100 100
10 GHz (Fala płaska)     90 90 100 120 100 100
Właściwości fizyczne
Ciężar właściwy (g/cm∆) ±5% ASTM D-792 2,45 2,3 4,6 5 2,7 3,25
Twardość (Shore A) ± 5 ASTM D-2240 80 75 80 75 70 80
Wytrzymałość na rozciąganie (MPa) Min ASTM D-412 2 1,4 1,25 1,25 0,55 0,75
Rozciąganie (%) Min ASTM D-412 150 125 100 100 100 100
Ściskanie (%) Max ASTM D-395 30 30 30 30 30 30
Max. temperatura pracy (°C) -   160 160 160 125 160 160
Min. temperatura pracy (°C) - ASTM D-1329 -50 -50 -50 -55 -55 -55


Standardowe przewodzące uszczelki odlewane


Uszczelka typu "O" Ring


Standardowe przewodzące uszczelki odlewane


Rozmiar MIL C 38999 MIL C 26482 MIL C 81511 d1 Tolerancja d1 ± d2
P/N P/N mm mm mm
6 1 - 14.00 0.13 1.78
8 2 - 17.16 0.13 1.78
8 - 3 18.77 0.13 1.78
9 4 - 20.35 0.15 1.78
10 - 5 21.95 0.15 1.78
11+12 6 - 25.12 0.15 1.78
13+14 7 7 28.30 0.15 1.78
15+16 8 8 31.47 0.15 1.78
17+18 9 9 34.65 0.15 1.78
19+20 10 - 37.77 0.15 2.62
21+22 11 - 40.95 0.25 2.62
23+24 12 - 44.12 0.25 2.62


Przykład zamówienia

MA - XX - XXX
MA - odlewana uszczelka
3A - opiłki srebra/silikonu
001 - rozmiar 6
Uszczelka silikonowa z opiłkami srebra



Opłacalność produkcji ”o” ringów przewodzących w technologii odlewania

TB SHIELDING dostarcza szeroki zakres uszczelek wytłaczanych oraz łączonych co jest kosztowo opłacalna alternatywą dla technologii odlewania. Poniżej kilka zalet technologii wytłaczania w odniesieniu do technologii odlewania:

  • niski koszt narządzi
  • redukcja ilości resztek produkcyjnych
  • zaawansowana technologia kształtów wydrążonych, które redukują siłę nacisku
  • porównywalna tolerancja
  • krótszy czas dostawy


Poniżej porównania dwóch technologii w produkcji uszczelek typu ”O” ring

Odlewana uszczelka ”O” ring
ID = 25.12+/-0.15
Średnica = 1.78+/-0.08
Długość = 84.04/84.98


Wytłaczana i łączona uszczelka ”O” ring
ID = 25.12+/-0.16
Średnica = 1.78+/-0.10
Długość = 84.00/85.00

Mniej
