Panele ekranujące odpowietrzniki
  • Panele ekranujące odpowietrzniki

Zdjęcia mają charakter wyłącznie informacyjny. Zobacz specyfikację produktu

proszę używać znaków łacińskich

Producent: TEMAS

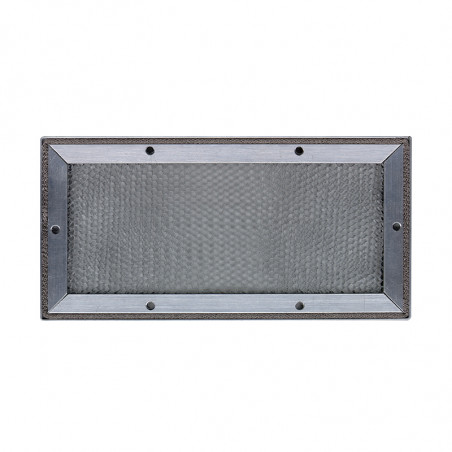

Panele ekranujące odpowietrzniki

Właściwości

  • wysoki poziom tłumienia EMI/RFI w kanałach powietrznych
  • panel posiada aluminiowy wypełniacz o strukturze plastra miodu, który zapewnia lepszy przepływ powietrza
  • ekran wykonany z aluminiowego drutu znajdujący się wewnątrz
  • panelu zapobiega przedostawaniu się kurzu
  • panel gotowy do instalacji posiada w standardzie aluminiową ramkę oraz uszczelkę ekranującą


Standardy dla ekranu o strukturze plastra miodu

  • rozmiar komórki 3.2mm, (1/8”)
  • grubość 12.7mm lub 6.53+6.35mm, (1/2”) lub (1/4” + 1/4”)
  • chromowane pokrycie zabezpieczające przed wpływem czynników środowiskowych


Panel o strukturze plastra miodu

P/N Długość
[mm]		 Szerokość
[mm]		 Liczba otworów
montażowych
HP.102.102 102 102 4
HP.102.152 102 152 6
HP.076.204 76 204 8
HP.076.305 76 305 10
HP.127.127 127 127 6
HP.127.254 127 254 8
HP.153.305 153 305 10
HP.178.178 178 178 8
HP.203.305 203 305 14
HP.254.254 254 254 12
HP.254.457 254 457 16
HP.305.406 305 406 18
HP.305.610 305 610 22


Panel z ekranem siatkowym

P/N Długość
[mm]		 Szerokość
[mm]		 Liczba otworów
montażowych
MP.076.076 76 76 4
MP.076.152 76 152 6
MP.076.203 76 203 8
MP.076.254 76 254 8
MP.076.305 76 305 10
MP.102.102 102 102 4
MP.102.152 102 152 6
MP.127.127 127 127 4
MP.127.178 127 178 6
MP.127.254 127 254 8
MP.153.153 153 153 8
MP.153.254 153 254 10
MP.153.305 153 305 12

Inne rozmiary komórek, grubość, kształt oraz wykończenie powierzchni, na podstawie dostarczonego rysunku. Dostępne na zamówienie.



Panele ze stali cynkowej o strukturze plastra miodu

  • Rozmiar części aluminiowej: 15x15mm
  • Wymiary komórek sześciokątnych:
    rozmiar komórki: Ø3.2mm
    grubość: 12.7mm

Typowe tłumienie
  H-field E-field Fala płaska
  100 kHz 10 MHz 1 GHz
3,2mm 60 dB 80 dB 50 dB


Typowe tłumienie
  H-field E-field Fala płaska
  100 kHz 10 MHz 1 GHz
3,2mm 50 dB 15 dB 50 dB
