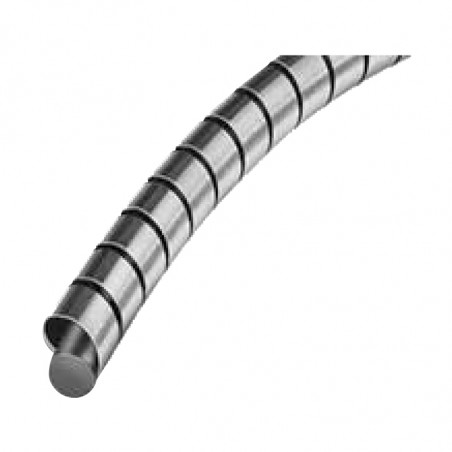

Spiralne uszczelki EMC
  • Spiralne uszczelki EMC

Zdjęcia mają charakter wyłącznie informacyjny. Zobacz specyfikację produktu

proszę używać znaków łacińskich

Producent: FEUERHERDT

Spiralne uszczelki EMC

Opis

Aby skompresować „Uszczelkę spiralną” o 25% jej wymiaru, wymagane są następujące siły nacisku:

  • siła standardowa: 30 funtów na cal liniowy uszczelki
  • siła średnia: 10 funtów na cal liniowy uszczelki
  • siła niska: 2 funty na cal liniowy uszczelki


Uszczelka spiralna (wersja wojskowa)


Uszczelka spiralna z cynowanej miedzi i berylu z uszczelką elastomerową

Uszczelka serii ”Spira” występuję z połączoną uszczelką z pełnego silikonu jak i w wersji z silikonem piankowym. Elastomery stałe w konstrukcji tej działają jako uszczelnienie, ale również jako zderzak przed nadmierną kompresją części spiralnej. Elastomery w postaci pianki mają za zadanie uszczelnienie środowiskowe przed deszczem, wiatrem i kurzem.

Stałe silikony mają twardość Shore’a ok. 40 °. Mogą być one dostarczane jako fluorosilikon jeśli wstawimy literę „S” zamiast litery „F” w P/N, (np. SS-0622/F). Przy nacisku siłą średnią i niską uszczelki spiralne mogą mieć stały rdzeń z elastomeru o twardości ok. 80 Shore i średnicę około 75% tej spirali.

Uszczelki spiralne przy sile średniej mogą być również zamawiane bez rdzenia z elastomeru dodając „NC” do numeru porządkowego (np. MS-0834 NC/S). Piankowe silikony mają twardość Shore’a 15 ° -25 °. Mogą one być również zastąpione przez piankę neoprenową, czyli „C” zamiast „A/P” (np. MS-0623-A/P).



Elastomer-wymiary P/N
Pełen silikon Silikon piankowy
A
[mm]		 B
[mm]		 Ø D
[mm]		 Siła
standardowa		 Siła
średnia		 Siła
niska		 Ø D
[mm]		 Siła
standardowa		 Siła
średnia		 Siła
niska
1.6 6.4 2.4 IWSS-0622/S IWMS-0622/S IWLS-0622/S 1.6 IWSS-0422/C IWMS-0422/C IWLS-0422/C
1.6 3.5 2.4 IWSS-0623/S IWMS-0623/S IWLS-0623/S 1.6 IWSS-0423/C IWMS-0423/C IWLS-0423/C
1.6 12.7 2.4 IWSS-0624/S IWMS-0624/S IWLS-0624/S 1.6 IWSS-0424/C IWMS-0424/C IWLS-0424/C
1.6 15.9 2.4 IWSS-0625/S IWMS-0625/S IWLS-0625/S 1.6 IWSS-0425/C IWMS-0425/C IWLS-0425/C
2.4 6.4 3.2 IWSS-0832/S IWMS-0832/S IWLS-0832/S 2.4 IWSS-0632/C IWMS-0632/C IWLS-0632/C
2.4 9.5 3.2 IWSS-0833/S IWMS-0833/S IWLS-0833/S 2.4 IWSS-0633/C IWMS-0633/C IWLS-0633/C
2.4 12.7 3.2 IWSS-0834/S IWMS-0834/S IWLS-0834/S 2.4 IWSS-0634/C IWMS-0634/C IWLS-0634/C
2.4 15.9 3.2 IWSS-0835/S IWMS-0835/S IWLS-0835/S 2.4 IWSS-0635/C IWMS-0635/C IWLS-0635/C
3.2 6.4 4.4 IWSS-1142/S IWMS-1142/S IWLS-1142/S 3.2 IWSS-0842/C IWMS-0842/C IWLS-0842/C
3.2 9.5 4.4 IWSS-1143/S IWMS-1143/S IWLS-1143/S 3.2 IWSS-0843/C IWMS-0843/C IWLS-0843/C
3.2 12.7 4.4 IWSS-1144/S IWMS-1144/S IWLS-1144/S 3.2 IWSS-0844/C IWMS-0844/C IWLS-0844/C
3.2 15.9 4.4 IWSS-1145/S IWMS-1145/S IWLS-1145/S 3.2 IWSS-0845/C IWMS-0845/C IWLS-0845/C


Uszczelka spiralna (wersja komercyjna)

Część spiralna wykonana ze stali nierdzewnej może wystąpić również z neoprenem jako część uszczelniająca.



Wymagane siły nacisku

Aby skompresować „Uszczelkę spiralną” o 25% jej wymiaru należy wymagane są następujące siły nacisku:

  • siła standardowa: 34 funtów na cal liniowy uszczelki
  • siła średnia: 14 funtów na cal liniowy uszczelki
  • siła niska: 4 funty na cal liniowy uszczelki


A
[mm]		 B
[mm]		 Ø D
[mm]		 P/N
Siła
umiarkowana		 Siła
średnia		 Siła
niska
1.6 6.4 1.6 NI-0422-A /P NM-0422-A NC /P NL-0422-A NC /P
1.6 9.5 1.6 NI-0423-A /P NM-0423-A NC /P NL-0423-A NC /P
2.4 6.4 2.4 NI-0632-A /P NM-0632-A NC /P NL-0632-A NC /P
2.4 9.5 2.4 NI-0633-A /P NM-0633-A NC /P NL-0633-A NC /P
3.2 6.4 3.2 NI-0842-A /P NM-0842-A NC /P NL-0842-A NC /P
3.2 9.5 3.2 NI-0843-A /P NM-0843-A NC /P NL-0843-A NC /P


Wersja podstawowa spiralna MULTI-SEAL

Ta uszczelka spiralna wykonana jest ze specjalnie uformowanym elastomerem, który służy do uszczelnienia nierównych powierzchni. Konstrukcja uszczelki pozwala zapewnienie dobre szczelności i zabezpieczyć przez pyłem oraz zanieczyszczeniami, przez fakt nacisku przez powierzchnie z obu stron.



Siły nacisku

  • siła standardowa: 34 funtów na cal liniowy uszczelki
  • siła średnia: 14 funtów na cal liniowy uszczelki


Wymiary uszczelnienia P/N
Ocynowana miedź berylu Stal nierdzewna
A
[mm]		 B
[mm]		 C
[mm]		 D
[mm]		 Siła
umiarkowana		 Siła
średnia		 Siła
umiarkowana		 Siła
średnia
1.6 9.5 3.2 2.4 CSS-0623 CMS-0623 CNI-0623 CNM-0623
2.4 9.5 4.8 3.2 CSS-0833 CMS-0833 CNI-0833 CNM-0833
2.4 12.7 4.8 3.2 CSS-0834 CMS-0834 CNI-0834 CNM-0834
2.4 15.9 4.8 3.2 CSS-0835 CMS-0835 CNI-0835 CNM-0835
