Uszczelka piankowa pod złącza
  • Uszczelka piankowa pod złącza

Zdjęcia mają charakter wyłącznie informacyjny. Zobacz specyfikację produktu

proszę używać znaków łacińskich

Producent: TEMAS

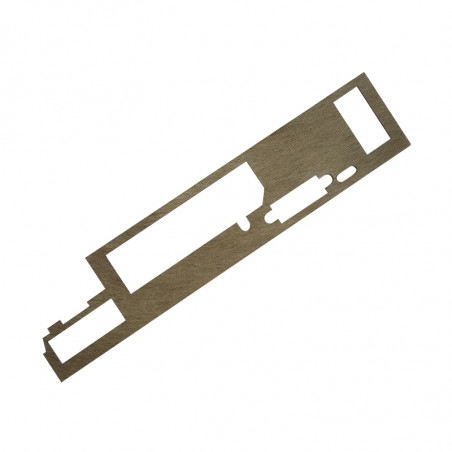

Uszczelka piankowa pod złącza

Uszczelki pod złącza wykonane są z miękkiego materiału typu pianka, która potrzebuję małej siły nacisku aby uzyskać swoje właściwości. Nikiel z miedzią Ni/Cu to standardowy materiał pokrycia pianki lub Nikiel z miedzią Ni/Cu i z węglem w opcji. W standardzie użyta jest pianka poliuretanowa, gdzie całość daje dobre właściwości tłumiące. Na żądanie uszczelka może być dostarczona z klejem PSA.



Cechy produktu

  • materiał przewodzący naniesiony na piankę lub gąbkę zgodnie z rysunkiem
  • zastosowanie w obudowach metalowych lub tworzywie metalizowanym
  • tłumienie powyżej 100dB w zakresie 100 MHz – 10GHz


Możliwe rdzenie

  • pianka poliuretanowa (PU)
  • gąbka neoprenowa (NS)


Możliwy materiał zewnętrzny

  • nikiel z miedzią + węgiel (SI)
  • nikiel z miedzią (NC)


Kompletny kod zamówienia zawiera:

  • 2 litery opisujące rdzeń
  • 2 litery opisujące pokrycie
  • "AD" dla warstwy kleju PSA


Przykład zamówienia

CG.S09.PU.SI.AD (uszczelka pod złącze 9-pinowe, pokrycie nikiel z miedzią + węgiel z pianką poliuretanową oraz warstwą kleju)



Właściwości tłumienia uszczelek piankowych zgodnie z MIL-G-83528


Uszczelka piankowa pod złącza Uszczelka piankowa pod złącza

P/N Liczba pinów A B C D E
CG.S09 9 33.5 25.0 16.5 4.0 7.9
CG.S11 11 41.7 33.3 24.7 3.9 7.9
CG.S15 15 41.7 33.3 24.7 3.9 7.9
CG.S25 25 56.0 47.4 38.1 3.9 7.9
CG.S37 37 72.6 64.4 55.9 3.9 7.9
CG.S50 50 69.9 61.1 52.4 5.4 10.7

Inne rozmiary, konfigurację na pytanie klienta.
