Uszczelka piankowa pokryta folią seria 6800
  • Uszczelka piankowa pokryta folią seria 6800

Zdjęcia mają charakter wyłącznie informacyjny. Zobacz specyfikację produktu

proszę używać znaków łacińskich

Producent: HOLLAND SHIELDING

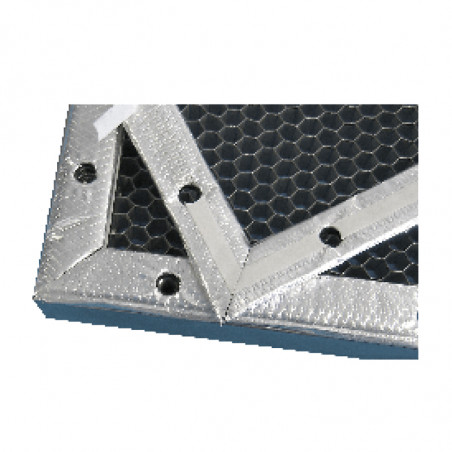

Uszczelka piankowa pokryta folią seria 6800

Uszczelka dedykowana do połączenia z płytami cynkowymi i aluminiowymi.


Uszczelki serii 6800 są uszczelkami ekonomicznymi rozwiązaniem uszczelki HF, które mogą być dostarczone w szerokim zakresie wymiarów. Jest to bardzo efektywna kombinacja w rozwiązaniu dla płyt cynkowych i konstrukcji aluminiowych.

Wszystkie uszczelki dostarczane są z przewodzącą samoprzylepną taśmą.

Uszczelka 6800 zbudowana jest z pianki neoprenowej lub PVC pokrytej wzmocnioną folią na bazie stopu. Gwarantuje to bardzo dobre parametry ekranowania.

Dla specjalnych aplikacji, możliwe specjalne kształty rdzenia piankowego, przewodzącej folii czy materiału użytego jako ekranu.



Zalety

  • samoprzylepna uszczelka EMC
  • łatwy montaż, możliwość cięcia nożyczkami
  • dobra odporność wodna
  • uszczelka może być cięta (otwory na śruby)
  • rolki o długościach: 50, 100, 250 lub 1000 m
  • niska siła docisku
  • ugięcie do 50%


Opcje

  • uszczelka może być cięta wg wymagań klienta
  • może wystąpić w kombinacji z uszczelka środowiskową
  • może wystąpić jako pianka samogasnąca UL94V-0
  • możliwe użycie rdzenia z gumy EPDM
  • można użyć silikonowej gąbki odpornej na wysokie temp. do 220°C
  • można użyć różne materiały i folie przewodzące


Wymiary

Szerokość X
[mm]
Wysokość Y
[mm]		   2 3 4 5 6 7 8 10 12 15 18 20 25 32 50
1 6821 6831 6841 6851 6861 6871 6881 68101 68121 68151 68181 68201 68251 68321 68501
2 6822 6832 6842 6852 6862 6872 6882 68102 68122 68152 68182 68202 68252 68322 68502
3   6833 6843 6853 6863 6873 6883 68103 68123 68153 68183 68203 68253 68323 68503
4     6844 6854 6864 6874 6884 68104 68124 68154 68184 68204 68254 68324 68504
5       6855 6865 6875 6885 68105 68125 68155 68185 68205 68255 68325 68505
6         6866 6876 6886 68106 68126 68156 68186 68206 68256 68326 68506
8           6878 6888 68108 68128 68158 68188 68208 68258 68328 68508
10               681010 681210 681510 681810 682010 682510 683210 685010
12                 681212 681512 681812 682012 682512 683212 685012


Parametry ekranowania

Częstotliwość
[Hz]		 Pole Ekranowanie
[dB]
1M E 121
10M E 110
100M E 103
400M E 98
1G P 92
10G P 89


Przykład zamówienia

6882 - 01 - N

01: z warstwą samoprzylepną umieszczoną po środku
02: bez warstwy samoprzylepnej
03: z warstwą samoprzylepną przewodzącą (dedykowane do małych rozmiarów)
06: z warstwą samoprzylepną, asymetryczną
07: z warstwą samoprzylepną umieszczoną na boku

N: standardowa pianka neoprenowa
E: rdzeń gumowy EPDM
P: pianka PVC
F: samogasnąca pianka UL94V-0

Mniej
Czytaj więcej
8 364,00 PLN
8 364,00 PLN Cena brutto/szt.
6 800,00 PLN Cena netto/szt.
Brutto

Dostępność: Informujemy, że tego produktu nie ma w magazynie

Można złożyć zamówienie wstępne, zgłosić zainteresowanie produktem, klikając w przycisk “Zapytaj o dostępność”.

Obecnie brak na stanie
