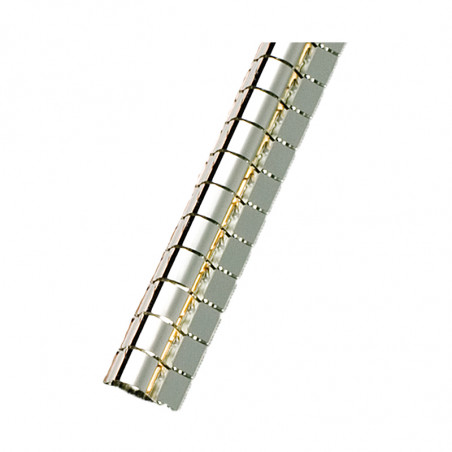

Nakładki stykowe nadają się idealnie do ekranowania urządzeń. Są idealnym rozwiązaniem wszędzie tam gdzie potrzebna je mała siła nacisku. Firma Feuerherdt GmbH posiada w swojej standardowej ofercie nakładki stykowe wykonanych ze stali nierdzewnej (1.4310). Materiał o bardzo wysokiej wytrzymałości oraz właściwości sprężynujące i długiej żywotności. Natomiast antykorozyjne są doskonałe, tak że powierzchnie styku są zawsze gładkie i błyszczące.
Stal nierdzewna 1.4310, walcowana na zimno, DIN 17224, EN 10258.
Wytrzymałość na rozciąganie: 1220 (RM N/mm2)
Granica plastyczności: 987 (RP N/mm2)
Skład chemiczny (dane w procentach) | |||
---|---|---|---|
C : 0.102 | Si : 1.130 | Mn : 1.150 | P : 0.033 |
S : 0.005 | Cr : 16.790 | Mo : 0.670 | Ni : 6.770 |
Ti : 0.000 | Al : 0.000 | Cu : 0.000 | V : 0.000 |
W : 0.000 | Cb/Ta : 0.000 | Fe : 73.350 |
Uszczelka ze stali nierdzewnej jest dostępna w prawie wszystkich dostępnych kształtach. Aby zamówić należy tylko umieścić "E" przed wybranym modelem, np.: E xxxx.
Podobnie jak w/w materiałem bardzo często, a nawet częściej używany jest materiał miedzi z dodatkiem berylu. Uszczelnienie CuBe charakteryzuje się wysoka skutecznością ekranowania urządzeń oraz odpornością na korozję.
UWAGA:
Opcjonalnie każda uszczelka może być srebrzona, złocona, cynkowana, cynowana, niklowana, inne.
Należy pamiętać, że wymiary uszczelek sprężynujących ze stali nierdzewnej V2A, mogą się różnić się od tych z materiału CuBe, ze względu na różne warunki materiału.
Można wybrać wykończenie każdej uszczelki sprężynującej. Wystarczy dodać kod wykończenia na końcu profilu wybranego.
Kod | Wymagane wykończenie powierzchni |
---|---|
-2 | jasna |
-3 | pozłacana |
-4 | posrebrzana |
-15 | chromian cynku / czysty |
-17 | cynowana |
-19 | niklowana |
lub wg. wymagań klienta |
Kształt | a [mm] |
b [mm] |
c [mm] |
l [mm] |
P/N |
---|---|---|---|---|---|
A | 3 | 1 | 6.5 | 499 | 8101 |
B | 3 | 1 | 6.5 | 499 | 8102 |
C | 3 | 1 | 6.5 | 499 | 8103 |
D | 3 | 1 | 6.5 | 499 | 8104 |
B | 3 | 1 | 6.5 | 499 | 8102 |
C | 3 | 1 | 6.5 | 499 | 8103 |
D | 3 | 1 | 6.5 | 499 | 8104 |
Kształt | a [mm] |
b [mm] |
c [mm] |
l [mm] |
P/N |
---|---|---|---|---|---|
E | 3 | 1 | 6.5 | 499 | 8105 |
F | 3 | 1 | 6.5 | 499 | 8106 |
Kształt | a [mm] |
b [mm] |
c [mm] |
l [mm] |
P/N |
---|---|---|---|---|---|
G | 3 | 1 | 6.5 | 499 | 8107 |
H | 3 | 1 | 6.5 | 499 | 8108 |
I | 3 | 1 | 6.5 | 499 | 8109 |
K | 1 | 3 | 6.5 | 499 | 8110 |
Kształt | a [mm] |
b [mm] |
c [mm] |
l [mm] |
P/N |
---|---|---|---|---|---|
L | 3 | 1 | 6.5 | 499 | 8111 |
Kształt | a [mm] |
b [mm] |
c [mm] |
l [mm] |
P/N |
---|---|---|---|---|---|
M | 3 | 1 | 6.5 | 499 | 8112 |
Kształt | a [mm] |
b [mm] |
c [mm] |
l [mm] |
P/N |
---|---|---|---|---|---|
N | 1.5 | 0.5 | 5.5 | 500 | 8113 |
N1 | 1.5 | 0.5 | 5.5 | 500 | sty-13 |
O | 1.5 | 0.5 | 5.5 | 500 | 8114 |
P | 1.5 | 0.5 | 5.5 | 500 | 8115 |
Q | 1.5 | 0.5 | 5.5 | 500 | 8116 |
Q1 | 1.5 | 0.5 | 5.5 | 500 | sty-16 |
Kształt | a [mm] |
b [mm] |
c [mm] |
l [mm] |
P/N |
---|---|---|---|---|---|
R | 1 | 0.5 | 3.2 | 500 | 8117 |
R1 | 1 | 0.5 | 3.2 | 500 | sty-17 |
S | 1 | 0.5 | 3.2 | 500 | 8118 |
S1 | 1 | 0.5 | 3.2 | 406 | sty-18 |
T | 1 | 0.5 | 3.2 | 500 | 8119 |
Kształt | a [mm] |
b [mm] |
c [mm] |
l [mm] |
P/N |
---|---|---|---|---|---|
U | 3.03 | 0.97 | 9 | 503 | 8120 |
U1 | 3.03 | 0.97 | 9 | 503 | sty-20 |
U2 | 3.03 | 0.97 | 9 | 503 | lut-20 |
U10 | 3.03 | 0.97 | 9 | 503 | paź-20 |
U11 | 3.03 | 0.97 | 9 | 503 | lis-20 |
Kształt | a [mm] |
b [mm] |
c [mm] |
L [mm] |
P/N |
---|---|---|---|---|---|
X | 3.8 | 0.4 | 4.8 | 499 | 8501 |
3.8 | 0.4 | 4.8 | 499 | 8502 | |
3.8 | 0.4 | 4.8 | 499 | 8503 | |
3.8 | 0.4 | 4.8 | Endless | 8504 | |
X1 | 3.8 | 0.4 | 4.8 | 499 | 8505 |
X2 | 3.8 | 0.4 | 4.8 | 499 | 8506 |
Y | 3.8 | 0.4 | 4.8 | 499 | 8511 |
3.8 | 0.4 | 4.8 | 499 | 8512 | |
3.8 | 0.4 | 4.8 | 499 | 8513 | |
3.8 | 0.4 | 4.8 | Endless | 8514 |
Kształt | a [mm] |
b [mm] |
A | B | D | L [mm] |
P/N |
---|---|---|---|---|---|---|---|
X3 | 3,8 | 0,4 | 4,8 | 1.0 | 4.1 | 407 | 8601 |
3,8 | 0,4 | 4,8 | 1.5 | 3.6 | 407 | 8602 | |
3,8 | 0,4 | 4,8 | 2.0 | 3.2 | 407 | 8603 | |
X4 | 3,8 | 0,4 | 6,4 | 1.0 | 5.7 | 407 | 8604 |
3,8 | 0,4 | 6,4 | 1.5 | 5.3 | 407 | 8605 | |
3,8 | 0,4 | 6,4 | 2.0 | 5.0 | 407 | 8606 |
Kształt | a [mm] |
b [mm] |
c [mm] |
L [mm] |
P/N |
---|---|---|---|---|---|
XM | 2 | 0,4 | 3,6 | 500 mm | 8610 |
2 | 0,4 | 3,6 | 610 mm | 8611 | |
2 | 0,4 | 3,6 | Endless | 8613 | |
X1M | 2 | 0,4 | 3,6 | 610 mm | 8614 |
X2M | 2 | 0,4 | 3,6 | 610 mm | 8615 |
Kształt | a [mm] |
b [mm] |
A | B | D | L [mm] |
P/N |
---|---|---|---|---|---|---|---|
X5 | 2.0 | 0.4 | 3.8 | 1.0 | 3.7 | 405 | 8616 |
X6 | 2.0 | 0.4 | 3.8 | 1.5 | 3.5 | 405 | 8617 |
X7 | 2.0 | 0.4 | 4.7 | 1.0 | 4.5 | 405 | 8618 |
X8 | 2.0 | 0.4 | 4.3 | 1.5 | 4.4 | 405 | 8619 |
X9 | 2.0 | 0.4 | 5.9 | 1.0 | 4.7 | 405 | 8620 |
X10 | 2.0 | 0.4 | 5.9 | 1.5 | 4.3 | 405 | 8621 |
