Uszczelki krawędziowe EMC EPDM (EMKA)
  • Uszczelki krawędziowe EMC EPDM (EMKA)

Zdjęcia mają charakter wyłącznie informacyjny. Zobacz specyfikację produktu

proszę używać znaków łacińskich

Producent: SOLIANI

Uszczelki krawędziowe EMC EPDM (EMKA)

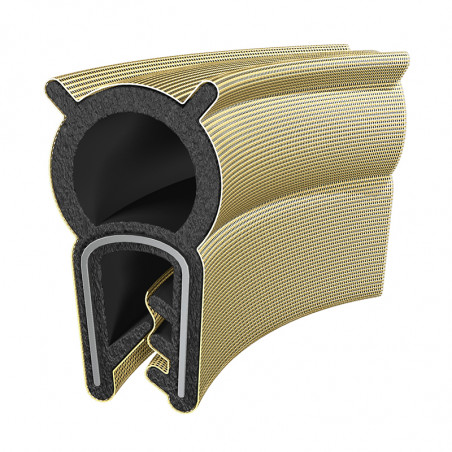

Uszczelki krawędziowe do zamknięć elektromagnetycznych.


Zbudowane są z miękkiej gumy EPDM z przewodzącą powłoką dookoła i sprężystym rdzeniem stalowym. Idealnie nadaje się do zamknięć szaf różnego przeznaczenia.



Parametry materiału

  • Materiał: EPDM
  • Kolor: Czarny
  • Twardość: 65 +/- 5 Shore A
  • Część metalowa: Drut stalowy
  • Temperatura pracy: -40 - 130°C


Część wydrążona

  • Materiał: EPDM gąbka
  • Kolor: Czarny
  • Twardość: 20 +/- 5 Shore A
  • Temperatura pracy: -40 - 130°C


Powłoka zewnętrzna

  • Materiał bazowy: Poliester z włóknem szklanym
  • Kod: SC
  • Powłoka: 100% Nikiel


Promień gięcia Standard EMC EMC
1011-05
1011-05 (40.0077) 1011-05-E-SC (30.0070) 1011-05-E-HSC (30.0804)
1011-49
1011-49 (40.1203) 1011-05-E-SC (30.10030) 1011-05-E-HSC
1011-06
1011-06 (40.0081) 1011-06-E-SC (30.0069) 1011-06-E-HSC (30.1800)
1011-08
1011-08 (40.0083) 1011-08-E-SC (30.0152)
1011-09
1011-09 (40.5453) 1011-09-E-SC (30.0059) 1011-09-E-HSC (N.A.)
1011-10
1011-10 (40.0078) 1011-10-E-SC (30.0078) 1011-10-E-HSC (30.0915)


Uszczelki krawędziowe EMC EPDM (EMKA)- promień gięcia Uszczelki krawędziowe EMC EPDM (EMKA)- promień gięcia
minimalny promień gięcia minimalny promień gięcia
Uszczelki krawędziowe EMC EPDM (EMKA)- promień gięcia Uszczelki krawędziowe EMC EPDM (EMKA)- promień gięcia
minimalny promień gięcia minimalny promień gięcia


Przykład zamówienia

1011-05-E-SC - uszczelka może występować w rolkach 50m lub pocięta na odcinki.



Tablica tłumienia

  Pole magnetyczne [dB] Pole elektryczne [dB]
Częstotliwość (MHz) 3 10 20 30 2 10 20 30
dB (1 Layer) 15 20 30 40 105 65 62 65


  Pole magnetyczne [dB] Pole elektryczne [dB]
Częstotliwość (MHz) 200 400 500 700 800 1000 5000 10000 15000 18000
dB (1 Layer) 55 65 60 60 70 60 63 53 53 55
