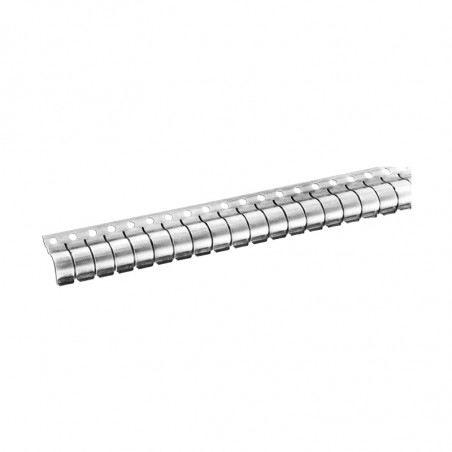

Uszczelki sprężynujące
  • Uszczelki sprężynujące

Zdjęcia mają charakter wyłącznie informacyjny. Zobacz specyfikację produktu

proszę używać znaków łacińskich

Producent: FEUERHERDT

Uszczelki sprężynujące

Właściwości elektryczne

Doskonałe ekranowanie wartości ≥ 110 dB przy 100 MHz.



Aplikacja

Osłony drzwi i innych części ruchomych w ekranowanych pomieszczeniach i obudowach.



Przykład zamówienia standardowego

Wzór CL6 / numer 8906, długość 407 mm, powierzchnia czyszczona - 8906.00.02



Kształt a
[mm]		 b
[mm]		 c
[mm]		 B
[mm]		 D
[mm]		 l
[mm]		 P/N
V1  8.5 1 6.7 9.5 4.00 504 8801*
8.5 1 6.7 9.5 4.00 Inne na zapytanie 8802*
V2 8.5 1 6.7 9.5 4.00 504 8803*
V3 11.7 1 7.9 12.7 4.75 508 8804*
11.7 1 7.9 12.7 4.75 Inne na zapytanie 8805*

* tylko w wersji CuBE



Uszczelka Clip-On

Kształt a
[mm]		 b
[mm]		 B
[mm]		 L
[mm]		 P/N
CL1 5.6 0.8 0.8 409 8901
CL1-1 5.6 0.8 1.0 409 sty-01
CL1-2 5.6 0.8 1.5 409 lut-01

Również dostępne z otworem montażowym.



Kształt a
[mm]		 b
[mm]		 B
[mm]		 L
[mm]		 P/N
CL 2 3.6 1.2 0.8 407 8902
CL 2-1 3.6 1.2 1.0 407 sty-02
CL 2-2 3.6 1.2 1.5 407 lut-02


Kształt a
[mm]		 b
[mm]		 B
[mm]		 L
[mm]		 P/N
CL 3 3.6 1.2 0.8 407 8903
CL 3-1 3.6 1.2 1.0 407 sty-03
CL 3-2 3.6 1.2 1.5 407 lut-03
CL 3-3 3.6 1.2 1.5 407 mar-03


Kształt a
[mm]		 b
[mm]		 l
[mm]		 P/N
CL 4 3.6 1.2 407 8904


Kształt a
[mm]		 b
[mm]		 B
[mm]		 L
[mm]		 P/N
CL 5 3.6 1.2 0.8 407 8905
CL 5-1 3.6 1.2 1.0 407 sty-05
CL 5-2 3.6 1.2 1.5 407 lut-05


Kształt a
[mm]		 b
[mm]		 B
[mm]		 L
[mm]		 P/N
CL 6 3.6 1.2 0.8 407 8906
CL 6-1 3.6 1.2 1.0 407 sty-06
CL 6-2 3.6 1.2 1.5 407 lut-06


Kształt a
[mm]		 b
[mm]		 L
[mm]		 P/N
CL 7 5.32 1.04 406 8907
CL 7-1 5.32 1.04 406 sty-07
CL 7-2 5.32 1.04 406 lut-07


Kształt a
[mm]		 b
[mm]		 L
[mm]		 P/N
CL 8 3.2 1.55 405 8908*
CL 8-1 8.0 1.55 405 8908-1*
CL 8-2 3.2 1.55 405 lut-08

* tylko w wersji CuBE



Kształt a
[mm]		 b
[mm]		 B
[mm]		 L
[mm]		 S
[mm]		 P/N
CL 9 5.7 0.6 0.8 409 0.05 8909*
CL 9-1 5.7 0.6 1.0 409 0.05 8909-1*
CL 9-2 5.7 0.6 1.5 409 0.05 lut-09
CL 9-3 5.7 0.6 2.0 409 0.05 8909-3*


Kształt a
[mm]		 b
[mm]		 L
[mm]		 P/N
CL10  8.7  0.8  455 8910


Kształt a
[mm]		 b
[mm]		 L
[mm]		 P/N
CL11  8.5  1.0  494 8911*

* tylko w wersji CuBE



Z otworami montażowymi na rysunku

Kształt a
[mm]		 b
[mm]		 L
[mm]		 P/N
CL12  8.5  1.0  494 8912*

* tylko w wersji CuBE



Kształt a
[mm]		 b
[mm]		 A
[mm]		 B
[mm]		 D H L
[mm]		 P/N
CL 13  3.56  1.22  15.2  1.0  7.4  5.3  406 8630
CL 14  3.56  1.22  15.2  1.5  6.9  5.3  406 8631
CL 15  3.56  1.22  15.2  2.0  6.4  5.3  406 8632
CL 16  3.6  1.2  8.3  1.0  6.3  2.5  407 8633
CL 17  3.6  1.2  8.3  1.5  5.8  2.5  407 8634
CL 18  3.6  1.2  8.3  2.0  5.4  2.5  407 8635

Również dostępne z otworem montażowym.



Kształt a
[mm]		 b
[mm]		 A
[mm]		 B
[mm]		 D H L
[mm]		 P/N
CL 19  3.6  1.2  11.4  1.0  6.9  2.5  407 8636
CL 20  3.6  1.2  11.4  1.5  6.4  2.5  407 8637
CL 21  3.6  1.2  11.4  2.0  5.8  2.5  407 8638

Również dostępne z otworem montażowym.



Kształt a
[mm]		 b
[mm]		 A
[mm]		 B
[mm]		 D H L
[mm]		 P/N
CL 22  5.85  0.5  11.7  1.0  6.1  3.0  457 8639*
CL 23  5.85  0.5  11.7  1.5  5.6  3.0  457 8640*
CL 24  5.85  0.5  11.7  2.0  5.1  3.0  457 8641*
CL 25  9.0  0.5  19.3  1.0  7.4  6.4  456 8642*
CL 26  9.0  0.5  19.3  1.5  6.9  6.4  456 8643*
CL 27  9.0  0.5  19.3  2.0  6.4  6.4  456 8644*
CL 28  9.0  0.5  19.3  3.0  5.3  6.4  456 8645*

Również dostępne z otworem montażowym.
* tylko w wersji CuBE



Kształt a
[mm]		 b
[mm]		 A
[mm]		 B
[mm]		 D H L
[mm]		 P/N
CL 32*  3.2  1.55  12.25  1.0  8.25  7.2  407 8649
CL 33*  3.2  1.55  12.25  1.5  7.55  7.2  407 8650
CL 34*  3.2  1.55  12.25  2.0  7.55  7.2  407 8651
CL 35*  3.2  1.55  12.25  3.0  6.3  7.2  407 8652
CL 36  2.8  0.4  4.6  1.0  3.8  2.3  307 8653
CL 37  2.8  0.4  4.6  1.5  3.4  2.3  307 8654

Również dostępne z otworem montażowym.



Kształt a
[mm]		 b
[mm]		 A
[mm]		 B
[mm]		 D H L
[mm]		 P/N
CL 38  1.58  0.81  9.4  1.0  6.9  5.1  408 8655*
CL 39  1.58  0.81  9.4  1.5  6.4  5.1  408 8656*
CL 40  1.58  0.81  9.4  2.0  5.6  5.1  408 8657*
CL 41  1.5  0.5  9.4  3.0  4.6  5.1  408 8658*
CL 42  1.27  0.64  9.1  1.0  6.9  4.1  408 8659*
CL 43  1.27  0.64  9.1  1.5  6.9  4.1  408 8660*
CL 44  1.27  0.64  9.1  2.0  5.6  4.1  408 8661*
CL 45  1.09  0.51  6.1  1.0  5.3  2.8  406 8662*
CL 46  1.09  0.51  6.1  1.5  4.8  2.8  406 8663*

* tylko w wersji CuBE



Kształt a
[mm]		 b
[mm]		 A
[mm]		 B
[mm]		 D H L
[mm]		 P/N
CL 47  3.8  0.4  4.8  0.8  3.0  1.3  306 8664
CL 48  3.8  0.4  4.8  1.0  2.8  1.3  306 8665
CL 49  3.8  0.4  4.8  1.5  2.3  1.3  306 8666

Również dostępne z otworem montażowym.



Uszczelka Clip-On

Kształt a
[mm]		 b
[mm]		 c
[mm]		 f
[mm]		 L
[mm]		 P/N
V10  4.32  0.46  3.85  5.5  406 9001*
               7620 9002
V11  5.79  0.56  3.85  7.5  406 9003*
               7620 9004
V12  8.71  0.81  10.00  12.60  609 9005
               7620 9006
V13  8.51  1.02  10.00  12.00  608 9007*
               7620 9008
V14  11.68  1.02  17.00  17.80  304 9009*

* tylko w wersji CuBE



Kształt a
[mm]		 b
[mm]		 c
[mm]		 f
[mm]		 L
[mm]		 P/N
V 15-1  4.32  0.46  3.7  5.5  406 9019*
V15  5.79  0.56  3.9  7.6  406 9020*
V16  8.71  0.81  9.9  12.9  609 9021*
V17  8.51  1.02  11.8  12.7  304 9022*
V18  11.68  1.02  18.0  19.9  304 9023*

* tylko w wersji CuBE
